带手动调节机构的管道式流量控制球阀组

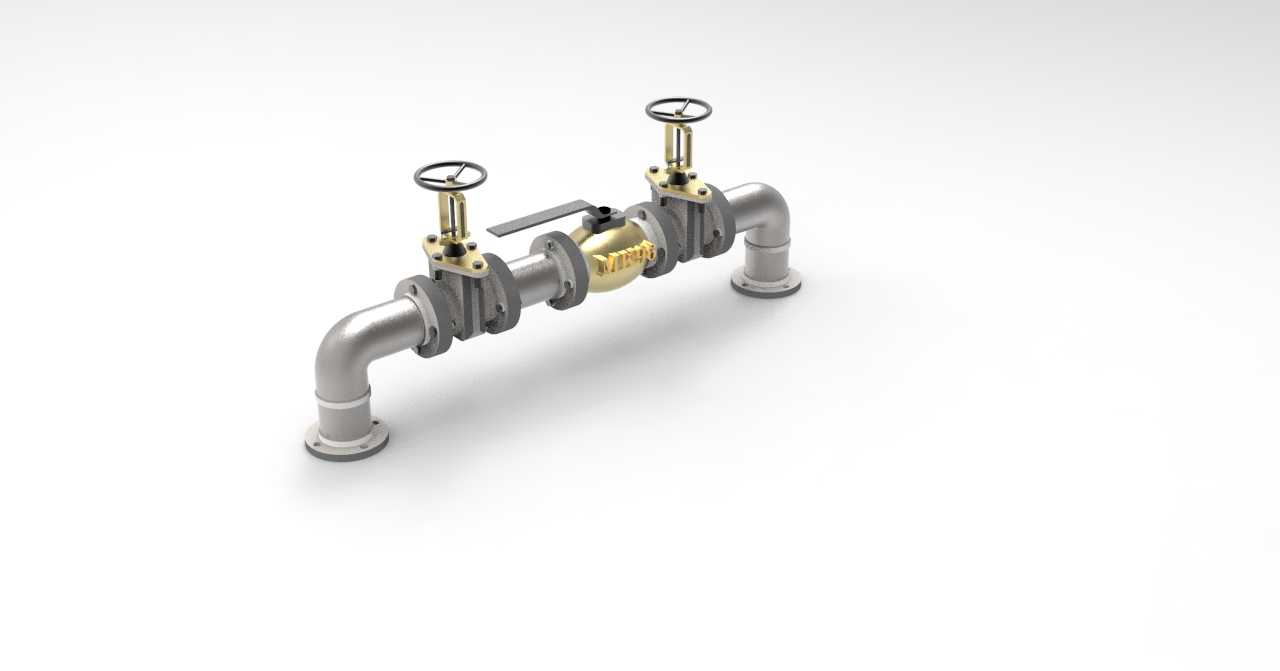

　　这套管路控制组件主要面向中小口径流体输送场景设计，常见应用在化工助剂输送支线、暖通空调水循环支路、小型生产装置的工艺流体调节段，也可用于实验室中试装置的流体管路搭建，适配清水、低粘度油品、无强腐蚀的化工介质等常规流体工况。整套组件采用双截止阀加中间调节球阀的排布结构，两侧的手动截止阀承担管路通断的截断功能，中间的铜质球阀承担流量精准调节的作用，这种排布方式在实际运维中优势明显，当中间调节球阀出现密封磨损、阀杆卡滞等故障时，无需排空整条管路的介质，只需关闭两侧截止阀即可在线更换检修中间阀件，大幅降低运维时的介质损耗与停机时长。从结构设计来看，两侧手动阀采用手轮驱动的明杆结构，阀杆升降行程直观可见，

　　操作人员可通过手轮位置直接判断阀门的开度状态，避免暗杆结构易出现的误判问题；阀杆位置设置了多级密封填料结构，可在带压状态下通过压紧填料压盖补偿密封磨损量，延长阀门的在线使用寿命。中间的调节球阀采用全通径铜质球体，流道阻力小，调节过程中流量特性趋近于等百分比，在中小开度区间也能保持稳定的流量调节精度，不会出现普通球阀低开度时流量突变的问题。安装边界方面，整套阀组两端采用标准法兰连接结构，法兰端面的密封槽尺寸适配常规石棉橡胶垫、四氟垫等通用密封件，安装时无需定制特殊密封件；两端法兰的中心距、螺栓孔排布符合对应压力等级的管路法兰标准，可直接与同规格的预制管路对接，无需额外加工过渡接头。阀组整体的安装高度以手轮最高点计算，

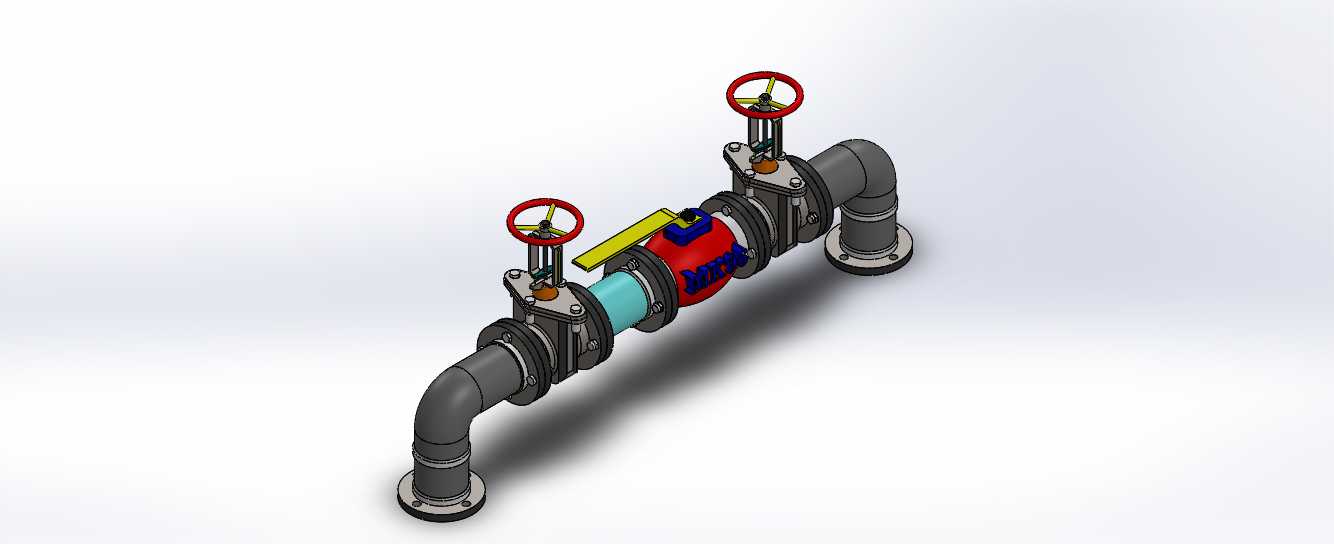

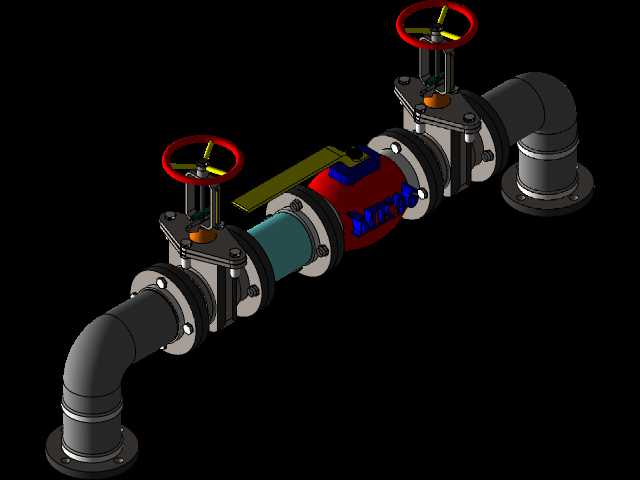

　　预留了足够的操作空间，操作人员佩戴常规劳保手套即可完成手轮旋转操作，不会出现操作空间不足导致的施力困难问题。建模过程中对每个零件的配合公差做了对应还原，比如阀杆与阀盖的配合间隙、法兰螺栓的穿装间隙、球体与阀座的密封贴合量都按照实际加工装配要求做了设定，可直接用于装配干涉校验、管路排布模拟，也可作为阀组预制加工的结构参考，帮助设计人员提前预判安装时的空间冲突问题，减少现场安装时的整改工作量。
