带手动操作杠杆的法兰式蝶阀结构

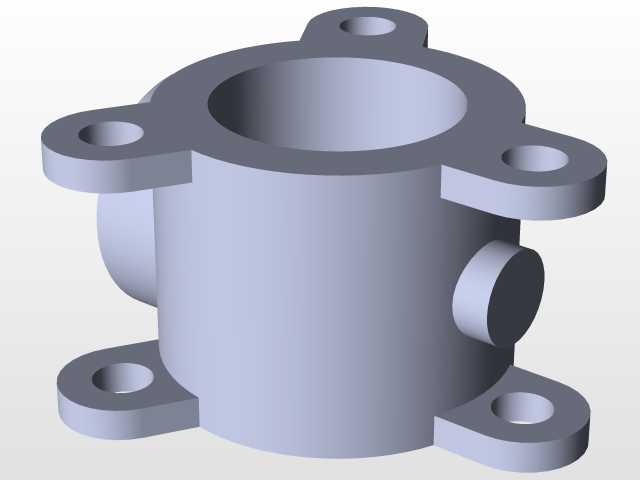

　　这类带手动操作杠杆的蝶形阀组件，多应用在中小口径的低压流体输送管路中，常见于给排水管网、小型化工流体支路、暖通空调循环水系统、普通气动输送管线的通断与流量调节场景，相比蜗轮传动或电动驱动的蝶阀，手动杠杆式结构响应直接，不需要额外配套动力源，在需要现场快速启闭、操作频次不高的支路管段适配性极强。从结构设计来看，主体采用法兰式连接结构，阀体上的四个带通孔的安装耳，对应同压力等级的管路法兰安装孔位，安装时不需要额外加工转接结构，直接通过螺栓穿入孔位锁紧即可完成与管路的对接，安装耳的厚度与孔位间距匹配常规PN10-PN16压力等级的法兰标准，能保证连接后的密封面贴合压力均匀，避免运行过程中出现介质渗漏。阀体中部的圆形通腔为介质流道，

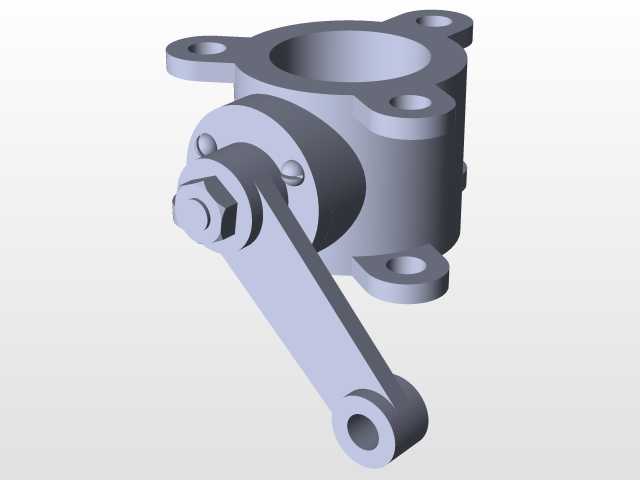

　　流道内部的蝶板转轴与外部的操作杠杆刚性连接，扳动杠杆时可直接带动蝶板在0-90度范围内转动，实现从全闭到全开的状态切换，杠杆的长度经过力矩匹配，操作人员不需要借助额外加力杆，仅靠手部力量即可克服阀座密封的摩擦力完成启闭动作，杠杆末端的连接孔可用于加装延长杆或者锁具，在需要固定阀位的场景下，可通过锁具将杠杆锁定在指定开度，避免无关人员误操作。设计过程中，转轴位置的密封结构采用多层填料压合结构，通过阀体侧部的紧固螺钉调整填料压盖的压紧力，既可以保证转轴转动时的阻尼适中，不会出现操作卡滞，也能避免介质从转轴配合间隙处向外渗漏。整个组件的安装边界需要注意，杠杆扳动到全开位置时，杠杆末端的回转半径范围内不能布置其他管路或结构件，

　　避免操作时出现运动干涉，阀体的轴向安装尺寸较短，相比同口径的闸阀、截止阀，占用的管路轴向空间更小，适合安装空间局促的紧凑型管廊或设备内部管路布局。从结构细节来看，蝶板与阀座的配合面采用圆弧过渡，介质流经时的流阻更小，全开状态下蝶板与流道方向平行，不会对介质流动造成明显的截流影响，能有效降低管路的输送压损，在循环水系统中应用时可减少循环泵的扬程损耗，降低系统运行能耗。
