CR1216/1220/1225通用纽扣电池固定座

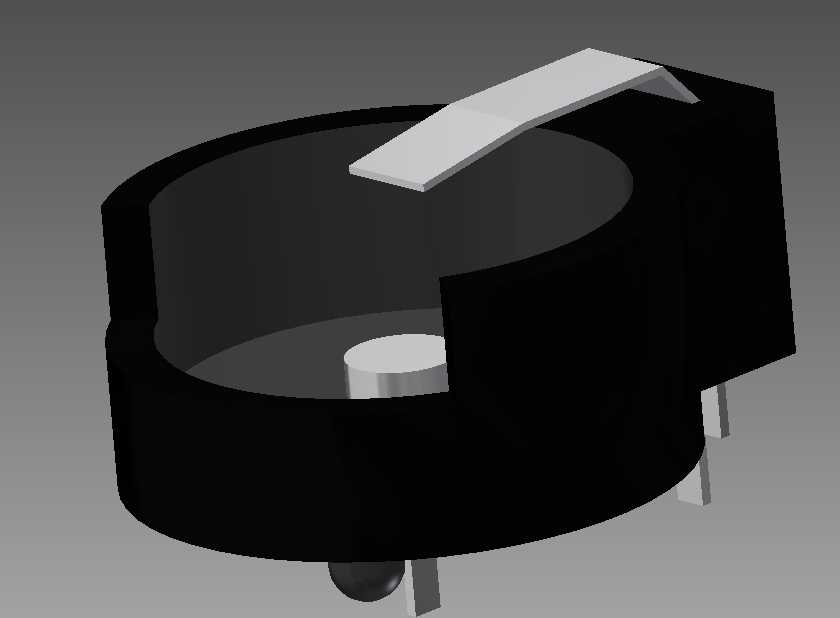

　　在便携消费电子、小型工控传感模块、低功耗物联网终端的结构设计环节里，纽扣电池的可靠固定始终是结构工程师需要反复打磨的细节，这类适配12毫米直径规格纽扣电池的卧式电池座，正是为解决紧凑空间内的电池供电固定需求开发的结构件。不同于立式电池座的垂直占用空间，这款卧式座体将电池容纳腔做下沉式设计，整体安装高度控制在极低范围内，能够适配厚度仅几毫米的超薄设备内部空间，不管是手持测温终端、小型数据采集标签，还是主板后备供电模块，都能找到适配的安装场景。从结构功能上看，座体的环形围边刚好贴合CR1216、CR1220、CR1225三款不同厚度纽扣电池的圆柱侧壁，围边预留的缺口既方便后期更换电池时的取放操作，也能避免电池装入后出现径向窜动，

　　顶部的弹性接触弹片采用倾斜悬臂设计，弹片的预压行程经过反复校核，既能保证不同厚度的电池装入后都能获得稳定的接触压力，避免设备受振动、冲击时出现接触断电的问题，又不会因为压力过大导致电池外壳变形、或者装入时阻力过大影响装配效率。座体底部设置的中心定位凸台，刚好对应纽扣电池负极的中心接触区域，凸台高度与弹片下压行程匹配，保证电池正负极都能获得可靠的电气接触，不会出现虚接、接触电阻过大的问题。从安装边界来看，座体底部伸出的两个直插式引脚，间距符合通用PCB板的孔位设计规范，既可以通过波峰焊直接固定在电路板上，也能适配手工焊接的小批量试制场景，座体的外轮廓做了圆角处理，不会在装配时刮伤周边的导线或者其他电子元器件。

　　设计过程中特意兼顾了三款同直径不同厚度电池的兼容性，不需要为不同容量的同直径纽扣电池单独开发固定座，能够有效减少物料种类，降低供应链的管理成本，同时弹片的材质选用高弹性导电材料，经过多次插拔循环后仍能保持稳定的接触压力，满足消费电子类产品全生命周期的使用需求。在实际选型时，工程师只需要确认PCB板上预留的安装区域尺寸匹配座体外轮廓，焊接孔位对应引脚间距，就可以直接选用，不需要额外做结构修改，能够大幅缩短产品的开发周期，尤其适合小批量快速迭代的电子产品开发场景。
