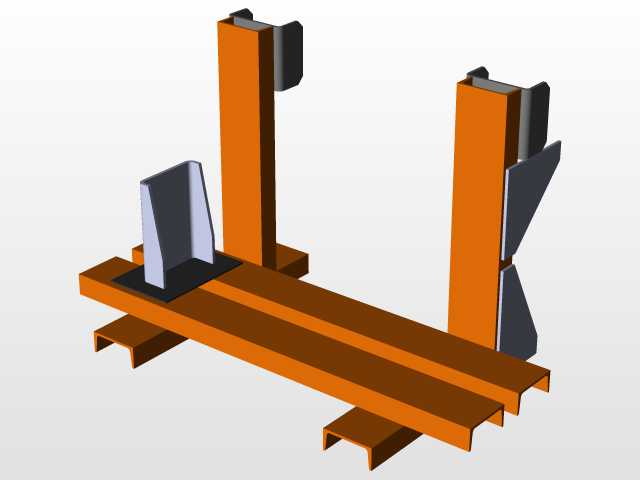

撬装式真空泵安装承载支架结构

　　这套撬装承载结构主要面向工业现场真空泵的快速部署场景设计，区别于传统的现场浇筑基础安装方式，采用型钢焊接成型的一体化撬体作为承载主体，能够在工厂内完成真空泵主体、配套管路、阀组的预组装，运抵现场后仅需对接进出口管线与动力线路即可投入使用，大幅压缩现场施工周期，尤其适配临时抽气站点、移动作业工况、频繁转场的真空作业需求。从结构设计逻辑来看，底部采用双拼槽钢作为主承重梁，沿泵体长度方向布置，梁体下方预留叉车作业槽位，可直接配合叉车完成整撬的转运与就位，无需额外制作吊装工装；主承重梁两端延伸出的安装边可通过膨胀螺栓与硬化地面固定，抵消真空泵运行过程中产生的振动偏移。两侧立式支撑柱采用H型钢焊接成型，柱体上预留多组安装孔位，

　　用于固定真空泵配套的电控箱、气路控制组件、散热模块，将零散附属部件集成在撬体范围内，避免现场布线布管的杂乱问题。支撑柱内侧设置的L型定位挡块，在真空泵落位时可起到快速导向定位作用，减少安装过程中的对位调整工作量，挡块与泵体底座接触的位置预留橡胶减震垫安装槽，可通过加装减震垫阻断泵体运行振动向撬体的传递，降低整机运行的噪音水平。从安装边界来看，整撬宽度控制在常规货运车辆的装载限界范围内，长度方向预留15%的冗余空间，可适配同功率段不同品牌型号的卧式真空泵安装，无需对撬体结构做二次修改；撬体顶面的安装板采用沉孔设计，固定螺栓不会突出安装平面，避免泵体就位时出现卡滞。设计过程中针对撬体的承重能力做了受力校核，

　　主承重梁的挠度控制在允许范围内，即使在满负载连续运行的工况下，也不会出现梁体变形导致的泵体轴系偏移问题；所有焊接位置均做了去应力处理，避免长期受振动影响出现焊缝开裂的情况。立式支撑柱的高度经过优化，既保证附属部件安装后有足够的操作维护空间，也不会因为高度过高导致整撬重心上移，提升转运过程中的稳定性。
