5050带领地带长条形连接构件设计

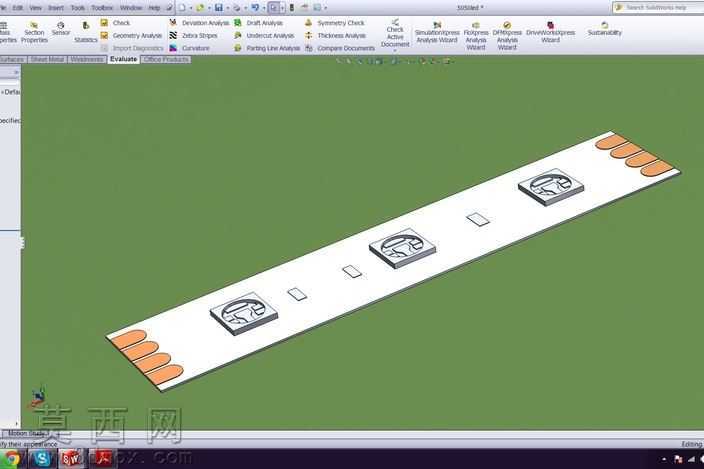

本作品为长条形带状连接定位构件的三维设计成果，建模阶段采用SolidWorks平台完成全参数化构建，首先以基准面绘制构件的整体外轮廓草图，通过拉伸命令生成带状基体的基础实体，基体长度方向严格遵循5050规格的尺寸基准，宽度与厚度参数按照实际装配需求做了等比例适配。针对构件两端的指状搭接结构，采用阵列结合切除拉伸的方式完成，每一个指状凸起的尺寸、间距都做了统一参数约束，保证两端搭接时的对位精度，避免装配出现错位问题。构件表面的三个方形定位凸台，通过单独的草图绘制后做凸起拉伸处理，凸台高度与相邻的方形凹槽深度做了参数关联，确保多构件叠装时凸台与凹槽可以完全嵌合，实现层间定位。三个带标识的浮雕结构采用包覆命令完成，先将标识图案转化为草图矢量轮廓，在基体表面做浮雕凸起处理，既保留标识的辨识度，又不会破坏构件表面的平整性，避免浮雕过高影响装配贴合度。材质配置阶段，为构件赋予了哑光白色工程塑料材质，调整材质的漫反射、粗糙度参数模拟真实PP塑料的质感，两端指状结构单独赋予橙色哑光材质，与白色基体形成视觉区分，方便装配时快速识别搭接端。渲染环节采用SolidWorks自带的Photoview360渲染器，设置柔和的环境光与平行补光，避免构件表面出现过强的反光，清晰呈现所有结构细节，背景选用低饱和度的绿色，突出白色构件的轮廓特征。结构设计上充分考虑了构件的装配兼容性，所有凸起与凹槽的尺寸公差都按照通用五金配件的装配标准设置，既保证拼接时的顺畅度，又能避免拼接后出现松动问题，整体结构无冗余特征，所有造型都服务于连接定位的功能需求，可直接用于相关带状连接组件的装配验证、结构干涉检查以及后续的生产加工参考。
