角式法兰连接流量控制阀结构设计

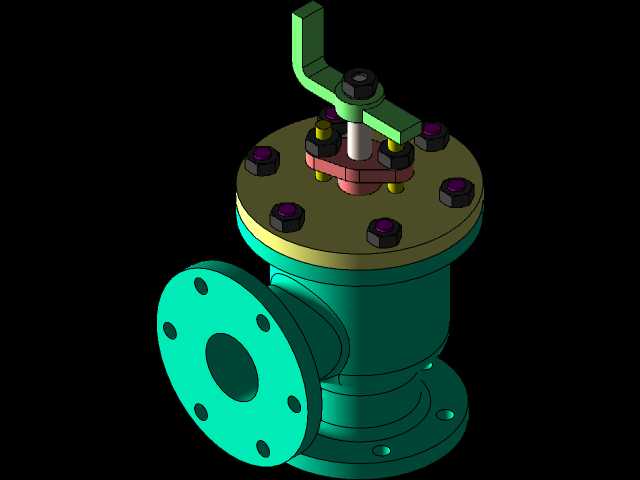

　　这款角式结构的流量控制阀，主要应用在工业管路系统中需要对介质通断、流量大小进行精准调节的工位，常见于化工流体输送、暖通水循环、小型液压动力回路等场景，相比直通式阀件，它能在管路90度转向的位置直接完成安装，减少管路弯头的使用数量，降低整个管路系统的沿程压力损失。从结构设计来看，阀体采用侧进底出的角式流道，侧部连接端为带螺栓孔的法兰结构，底部同样设置法兰安装面，安装时可直接与对应通径的管路法兰通过螺栓紧固，密封面贴合后能承受常规工业管路的工作压力，法兰端的螺栓孔采用均布设计，适配标准法兰的安装孔位，不需要额外加工转接件就能完成装配。阀盖部分通过多颗内六角螺栓与阀体上端面紧固，阀盖与阀体的接合面设置密封结构，

　　避免介质从阀杆装配位置出现外漏。顶部的操作手柄采用弯折式杠杆结构，转动手柄时可带动内部的阀芯做旋转或者升降动作，改变阀芯与阀座之间的流通截面积，以此实现对管路内介质流量的调节，手柄的操作力矩经过结构匹配，日常操作时不需要额外加力杆就能完成开度调整，手柄上还设置了锁紧结构，调整到目标开度后可以锁定位置，避免管路振动导致阀位偏移影响流量精度。建模过程中，所有零件的配合公差都按照机械设计手册的阀件设计规范设置，阀杆与阀盖之间的配合间隙既保证转动顺畅，又预留了密封件的安装空间，法兰端的密封槽尺寸适配标准密封垫片，安装后不会出现密封失效的问题。整体结构没有冗余的设计部件，所有外露的紧固件都采用标准件，后期维护时可以直接替换同规格的标准配件，

　　不需要定制特殊零件。从安装边界来看，阀件的整体外形尺寸适配同通径常规角阀的安装空间，侧方法兰的端面到底部法兰端面的距离、手柄转动时的最大扫掠半径都控制在常规管路安装预留空间范围内，替换旧阀件时不需要调整原有管路的布局，直接对位安装即可。内部流道做了圆弧过渡处理，介质流经阀腔时不会出现明显的紊流区，减少介质对阀体内壁的冲蚀，延长阀件的整体使用寿命，阀芯的调节型面经过匹配设计，开度与流量的线性度较好，方便操作人员根据管路的流量需求精准调整阀位。
