带操作手柄的法兰式蝶形阀组件结构

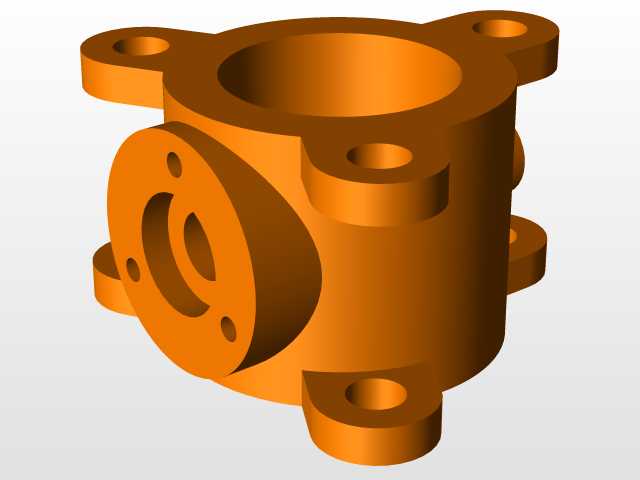

　　这款蝶形组件主要应用在低压流体输送管路系统中，作为管路通断与流量调节的核心执行构件，常见于给排水、暖通循环、低压化工输送、小型设备冷却回路等场景，适配公称通径不大、启闭操作频次中等的管路布局。从结构设计来看，主体采用带多安装耳的法兰式壳体，壳体周向均匀分布四个带通孔的安装凸耳，安装时可直接穿过螺栓与对接管路法兰锁紧，无需额外加装对接紧固件适配结构，安装边界贴合常规法兰对接的尺寸公差要求，壳体中心的通流腔为等径圆柱结构，流道阻力小，介质流经时不会产生明显的紊流与压损。侧伸的操作手柄直接与阀杆联动，手柄长度经过力矩匹配设计，操作人员无需借助额外加力杆即可完成启闭操作，手柄端部做了防滑的棱角处理，

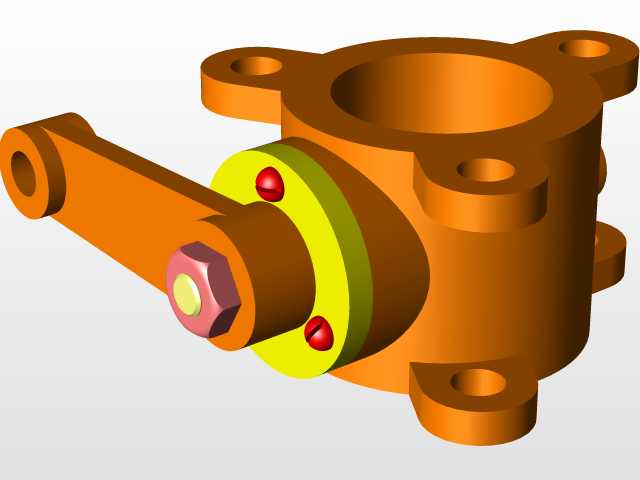

　　带操作标识的限位结构集成在手柄与壳体的衔接位置，可直观反馈当前阀门的启闭角度，避免误操作。阀杆与壳体之间设置了黄色的密封压盖，压盖通过两个对称分布的紧定螺钉锁紧在壳体端面上，压盖内侧嵌入密封填料，既可以约束阀杆的径向窜动，又能阻断介质沿阀杆配合间隙的外漏路径，密封压盖的厚度预留了填料磨损后的压紧调节余量，后期维护时无需拆解整个阀体，仅需拧紧两个紧定螺钉即可补偿密封填料的磨损量，降低现场维护的工作量。阀杆外端采用带防松结构的锁紧螺母固定手柄，螺母与手柄接触面加装了防滑垫片，避免长期操作过程中手柄松动导致的角度反馈偏差。整个组件的所有配合面均做了公差适配，壳体安装耳的通孔位置度满足法兰对接的安装要求，不会出现螺栓无法穿入的装配问题，

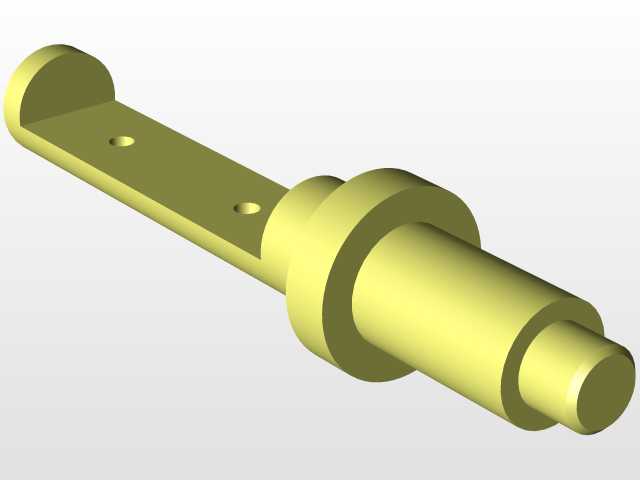

　　阀杆的转动配合间隙控制在合理范围，既保证转动操作无卡滞，又不会因间隙过大导致密封面偏磨。在实际选型应用中，这类手动蝶形组件不需要额外配置气动或电动执行机构，成本低、结构可靠，适合安装在操作空间充足、不需要远程自动控制的管路段，安装时需注意手柄的转动行程范围内无其他管线或结构件遮挡，保证90度启闭行程可以顺畅完成，组件的整体外形紧凑，相比同通径的闸阀、截止阀占用的安装空间更小，适合布局紧凑的设备内部管路集成。
