手动立式电机线圈绕制工装结构设计

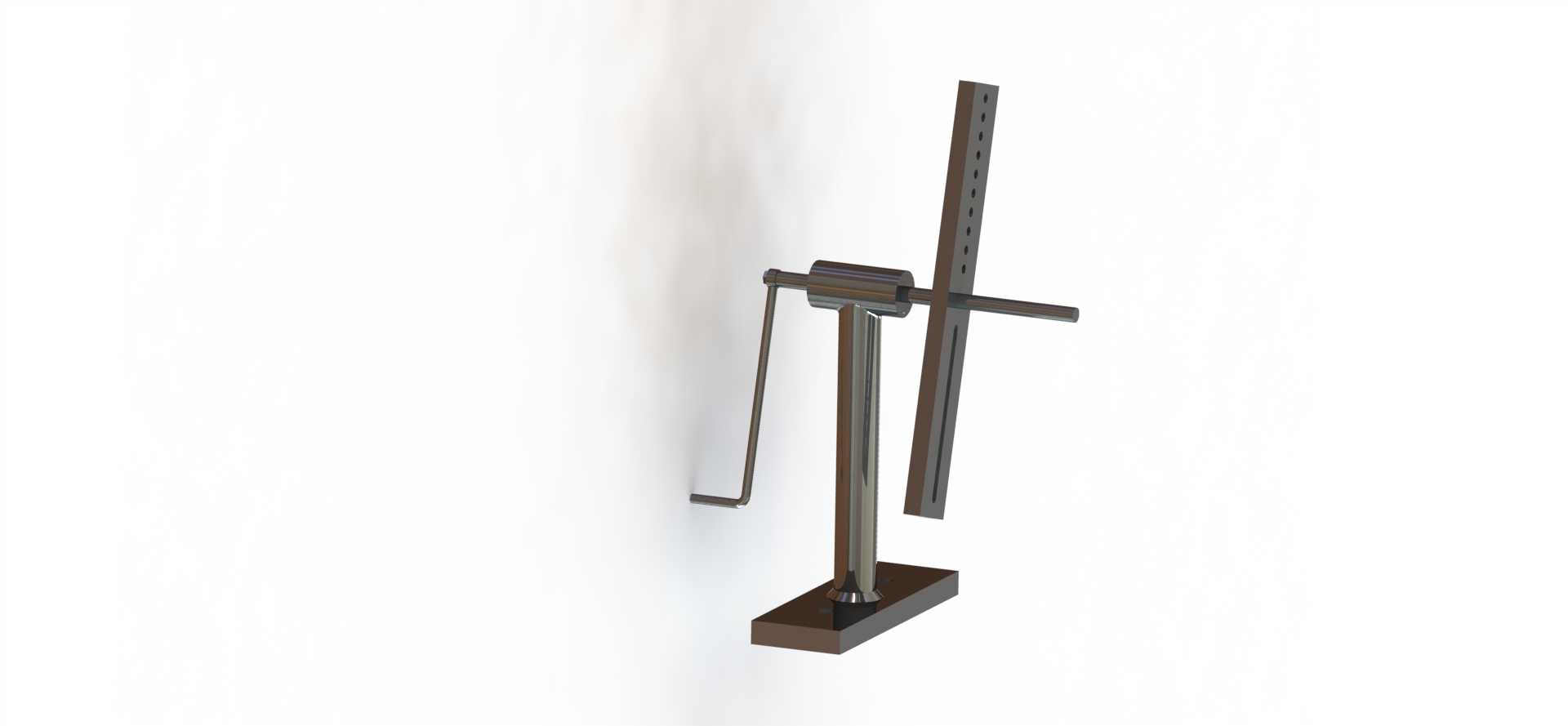

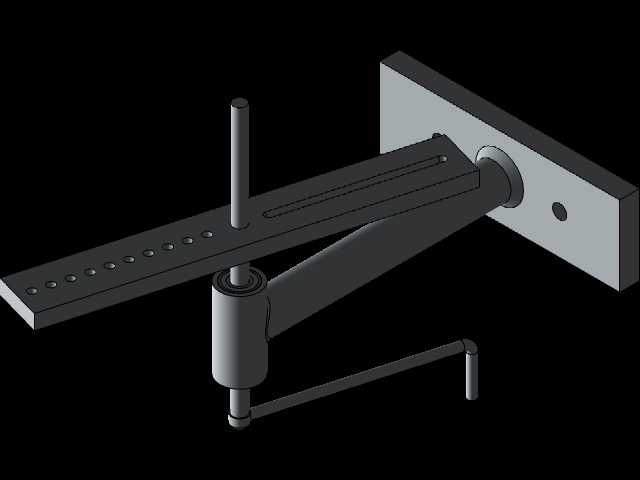

　　这款手动立式绕线结构，主要面向小型电机维修作坊、小批量电机试制场景的线圈绕制作业，适配小功率电机定子绕组的手工绕制需求，相比大型全自动绕线设备，它不需要外接动力源，占地空间极小，可直接放置在常规钳工工作台面上使用，对于零散维修订单、样机试制阶段的少量线圈加工来说，灵活度远高于大型量产设备。从结构设计逻辑来看，整体采用立式单立柱支撑布局，底部为矩形配重底座，通过自身重量抵消绕线操作时的摇动力矩，不需要额外打膨胀螺栓固定在地面，挪动位置十分方便，底座与立柱之间采用过盈配合加定位销的连接方式，长期承受径向摇动力也不会出现立柱歪斜的问题。立柱上部设置可上下滑动的横向摇臂组件，摇臂一端安装有可拆卸的绕线模安装座，

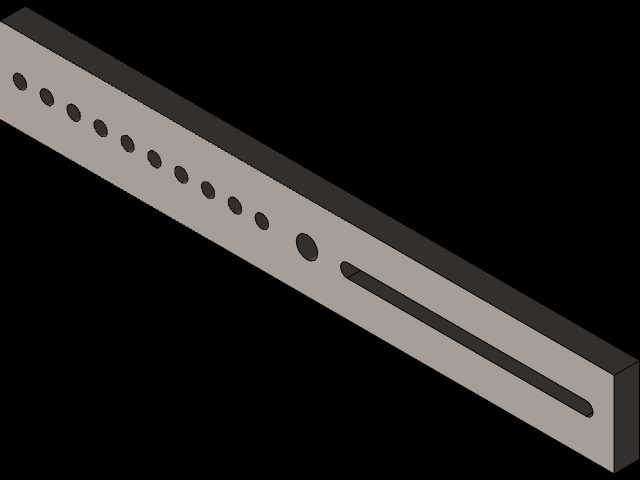

　　可根据待绕制线圈的尺寸更换对应规格的绕线模，另一端连接手摇曲柄，曲柄的转动通过立柱内部的传动轴传递到绕线模安装座，带动线模匀速转动完成绕线动作。立柱侧面带有等距排布的调节孔位，可根据不同规格线圈的绕制高度，调整横向摇臂的安装位置，调整时只需要拔出定位插销，滑动摇臂到对应高度后重新插入插销即可完成固定，不需要额外工具，调节效率很高。设备的安装边界十分紧凑，底座的长宽尺寸控制在常规操作台面的承载范围内，整体高度适配成年人站立操作的人机工程学尺寸，摇动摇柄时手臂自然下垂即可发力，长时间操作也不容易产生疲劳。绕线过程中，漆包线可通过摇臂上的导向柱进行走线约束，避免绕线过程中漆包线乱跳、叠线不均匀的问题，导向柱的位置可根据线径大小微调，

　　适配不同直径漆包线的走线需求。这类手动绕线结构虽然结构简单，但在小批量加工场景下的实用性极强，没有复杂的电控元件，日常维护只需要定期给传动轴位置加注润滑脂即可，故障率极低，即使是没有接受过专业设备操作培训的维修人员，也能快速上手完成线圈绕制作业，绕制出的线圈排布整齐度完全能满足小型电机的装配要求，不需要额外进行排线整理，能有效缩短小批量电机的生产、维修周期。
