科贝图拉1号大跨度坡面覆盖结构设计

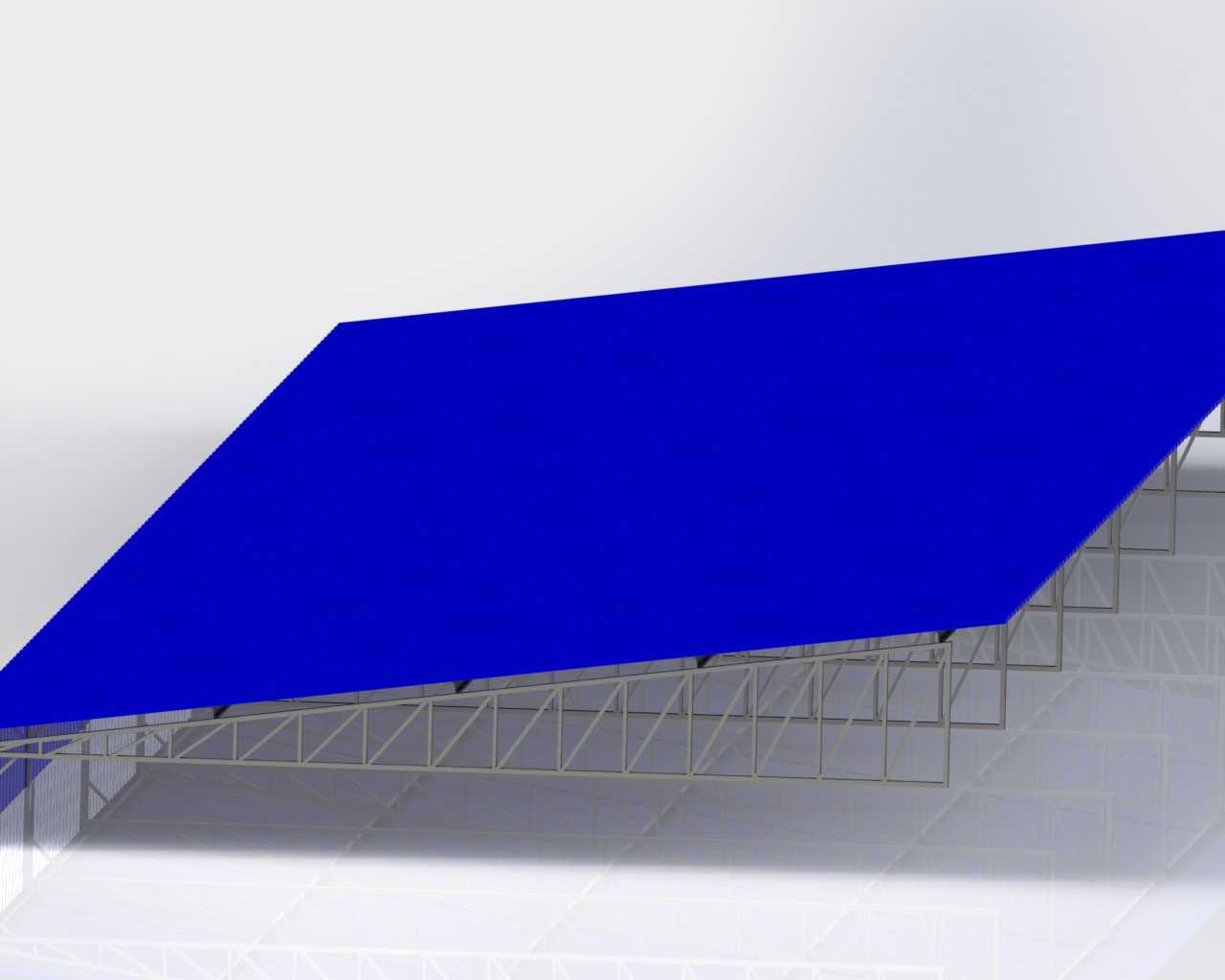

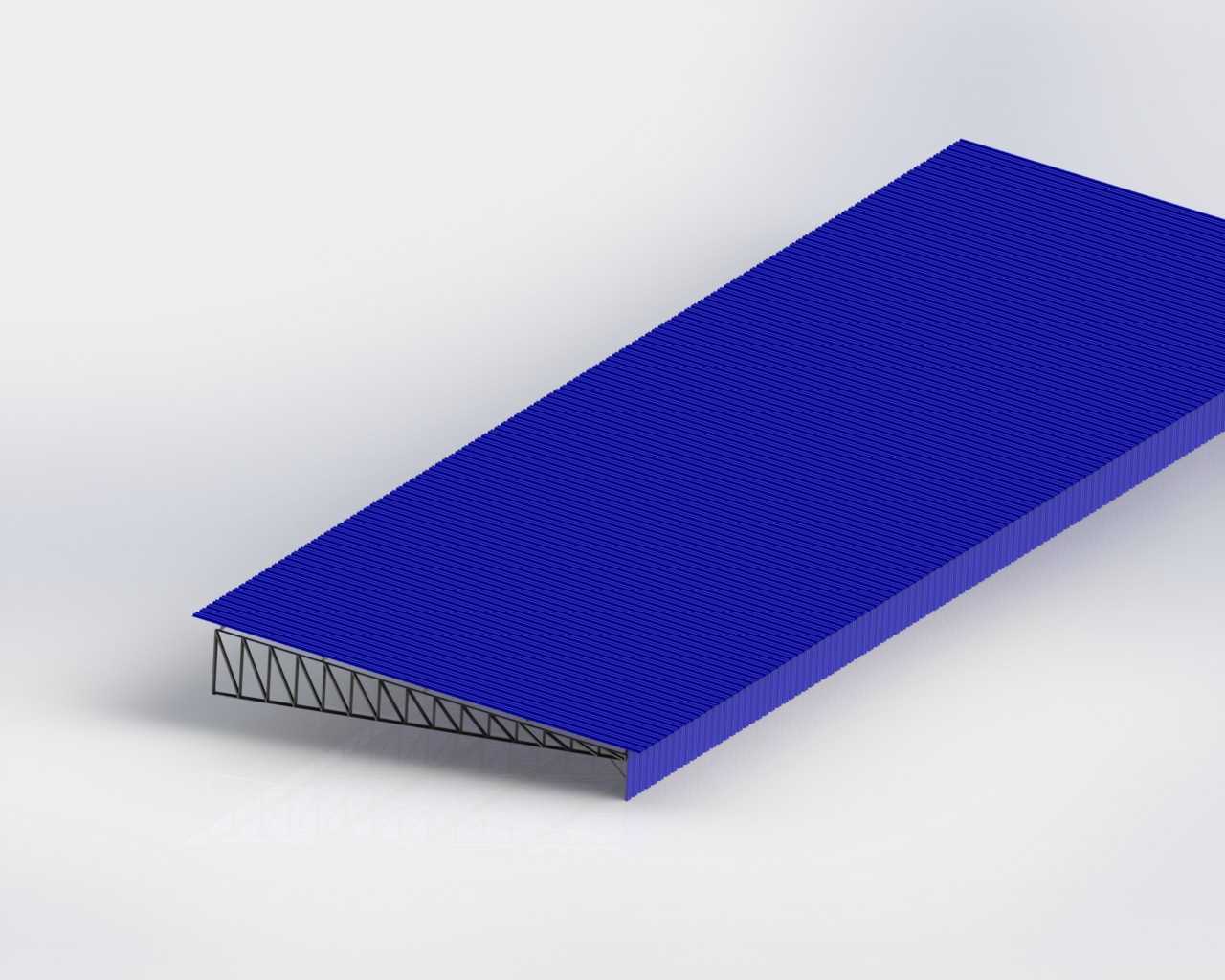

　　该覆盖结构采用大跨度单坡面设计，主体受力依托下方桁架式支撑体系完成荷载传递，蓝色面板作为表层覆盖构件承担遮阳、挡雨、隔尘的直接作用，在露天堆场、户外作业区、临时观演场地、厂区物料存放区等场景中，可快速搭建形成半封闭遮蔽空间，减少自然天气对场地内作业、物料存放的干扰。从结构受力逻辑来看，设计阶段优先考虑了坡面的排水坡度设置，单坡走向可引导雨水沿坡面单侧快速排出，避免表面积水形成额外静荷载，同时降低渗漏风险。下方桁架采用三角腹杆排布形式，相比实腹式支撑结构，在同等跨度下可减少30%左右的钢材用量，同时保证整体竖向刚度，避免大跨度下出现明显挠度变形，桁架杆件之间采用节点焊接或螺栓铰接的连接形式，兼顾现场安装效率与结构受力可靠性。

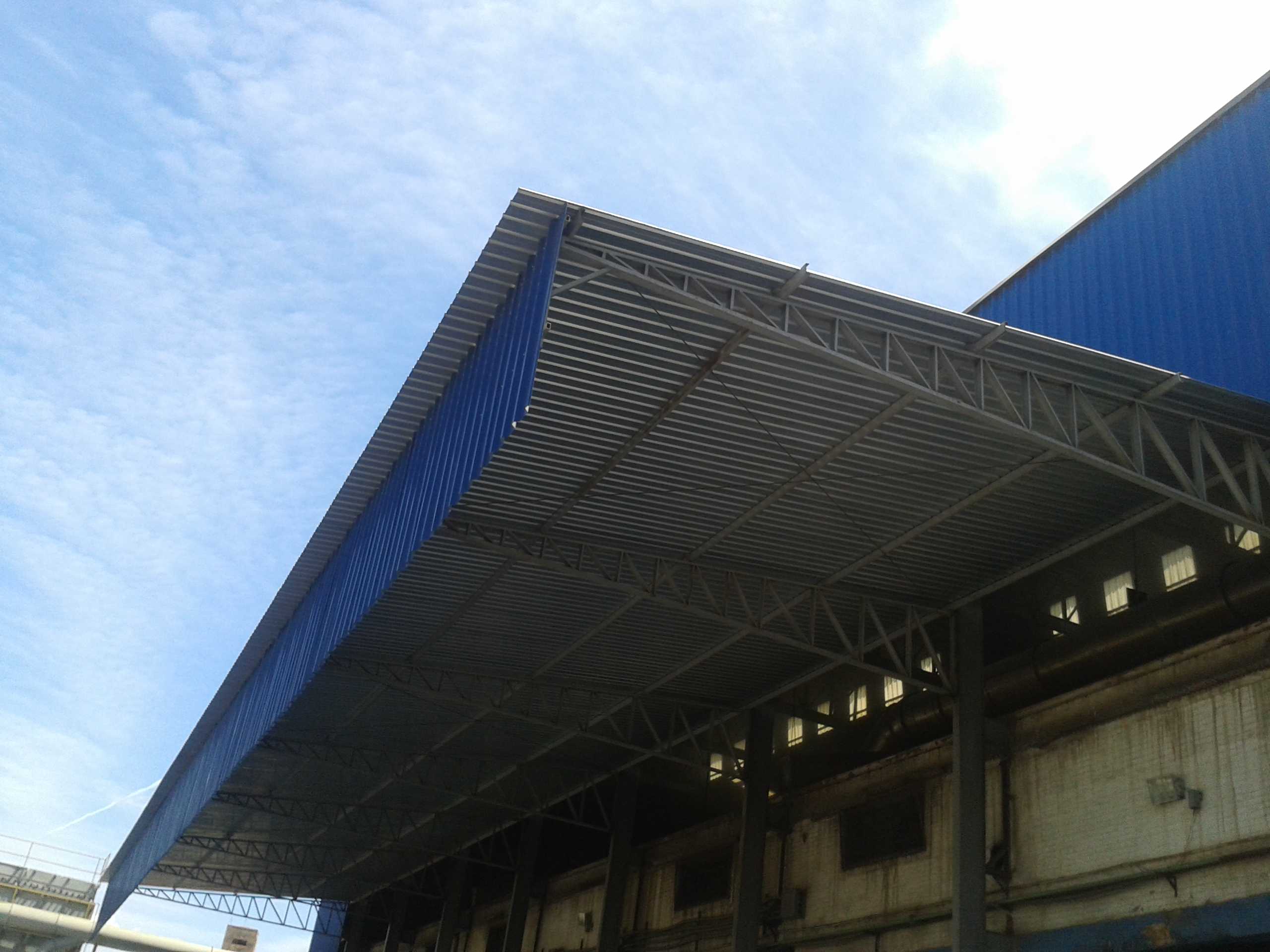

　　在安装边界设计上，该结构的支撑端可适配不同的基础形式，既可以通过预埋地脚螺栓固定在混凝土硬化地面，也可通过配重底座直接放置在平整的硬化铺装场地，无需大规模破坏原有地面结构，适配临时搭建与永久固定两类使用需求。面板与桁架的连接采用隐藏式压条固定，避免连接件外露造成的锈蚀隐患，同时保证坡面外观平整，减少风阻系数，在多风区域使用时可降低风掀破坏的概率。结构的坡面悬挑长度经过受力验算，可覆盖下方整排作业通道或物料堆放区域，边缘处设置有内倾式滴水构造，引导排下的雨水流向指定排水区域，避免雨水沿结构边缘滴落打湿场地内的物料或作业人员。从建模细节来看，桁架的每根杆件截面尺寸经过荷载校核，上弦杆承担面板传递的竖向均布荷载，下弦杆承担拉力，

　　腹杆则负责传递剪力，各节点的连接位置做了倒角处理，避免应力集中造成的杆件疲劳损坏，整体结构的模块化程度较高，可根据实际场地的覆盖宽度需求，调整桁架单元的拼接数量，适配不同尺寸的场地遮蔽需求，在户外临时展会、厂区原料堆放区、露天设备防护区等场景中都能适配使用。
