工业回转式煅烧窑筒体传动结构设计

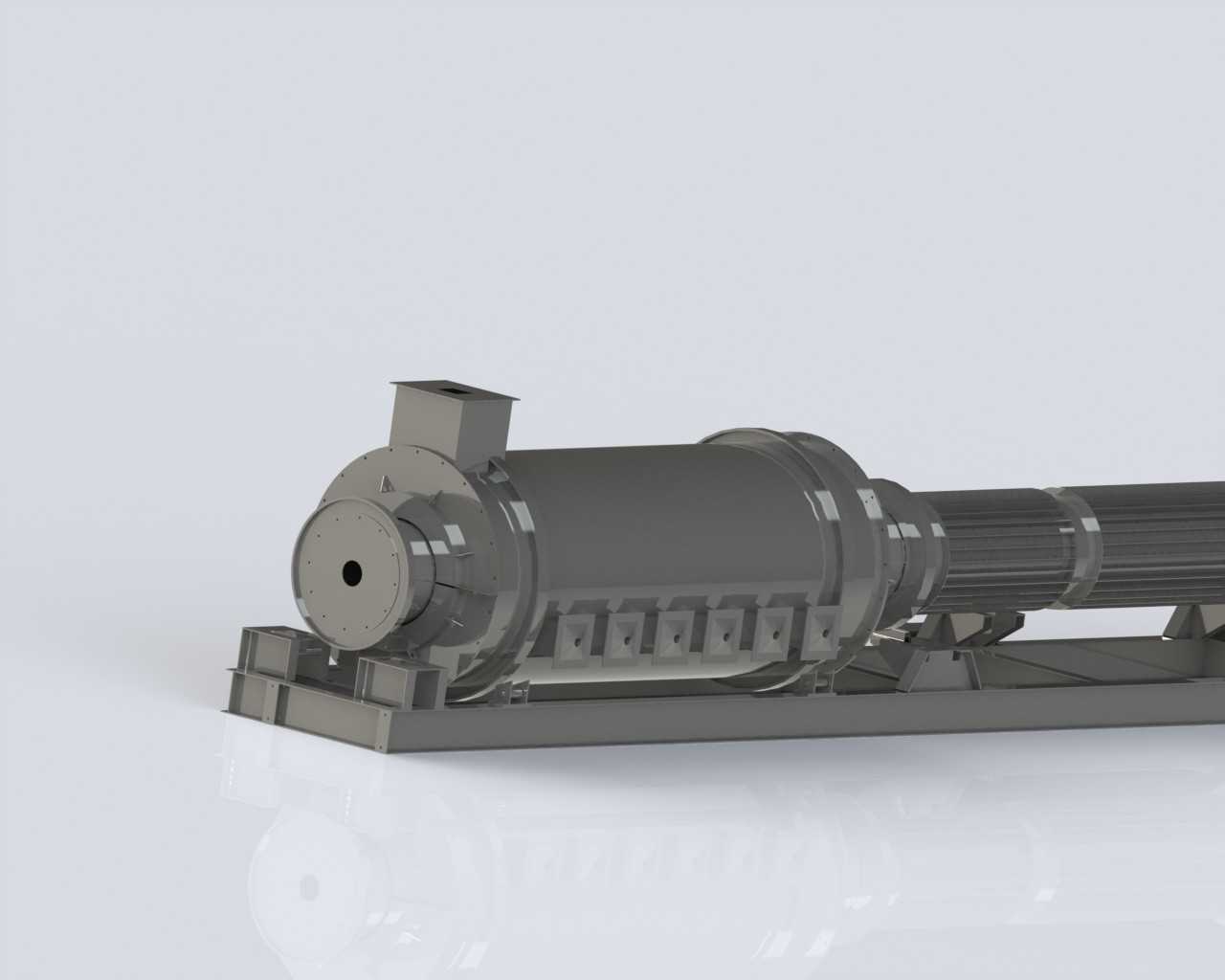

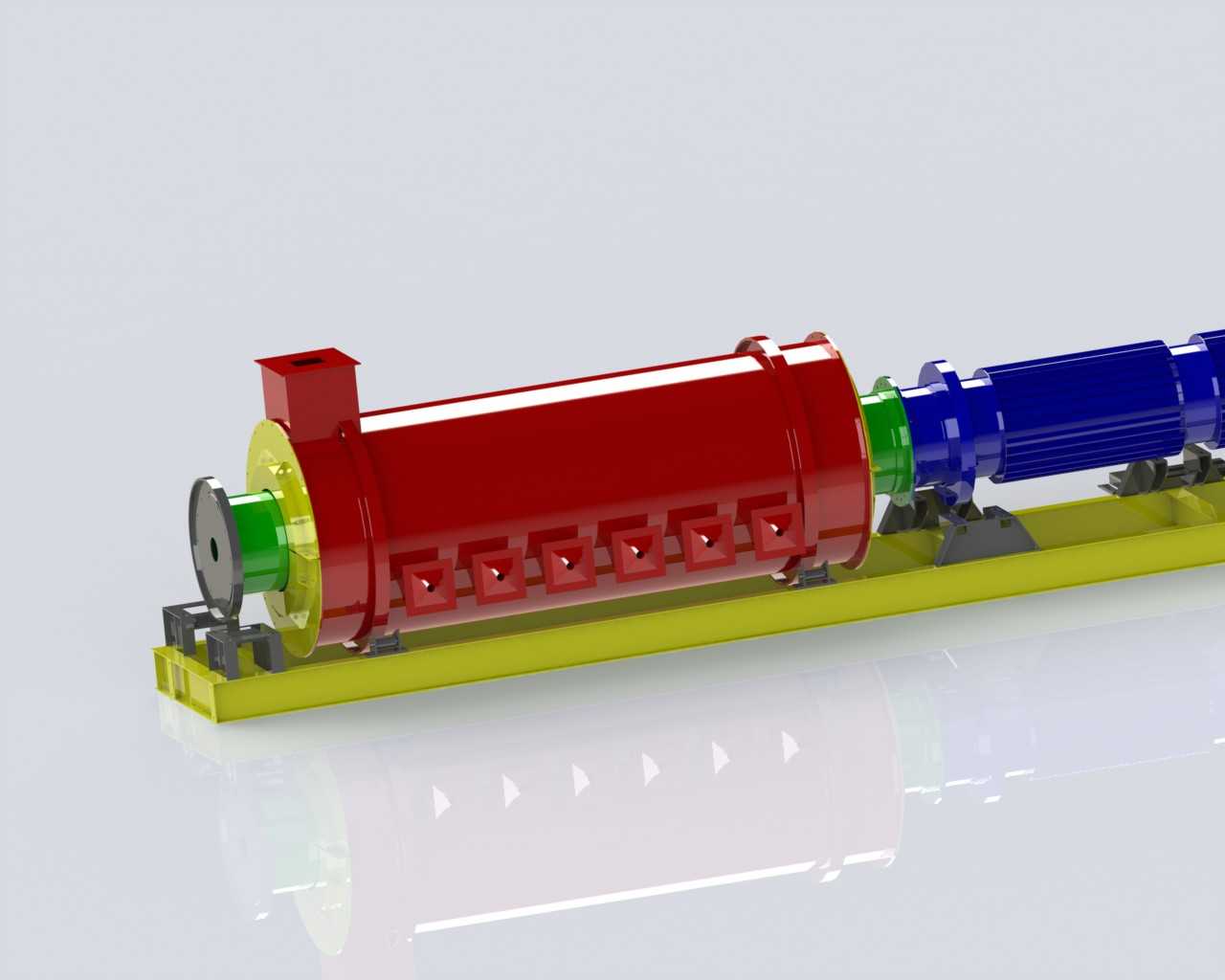

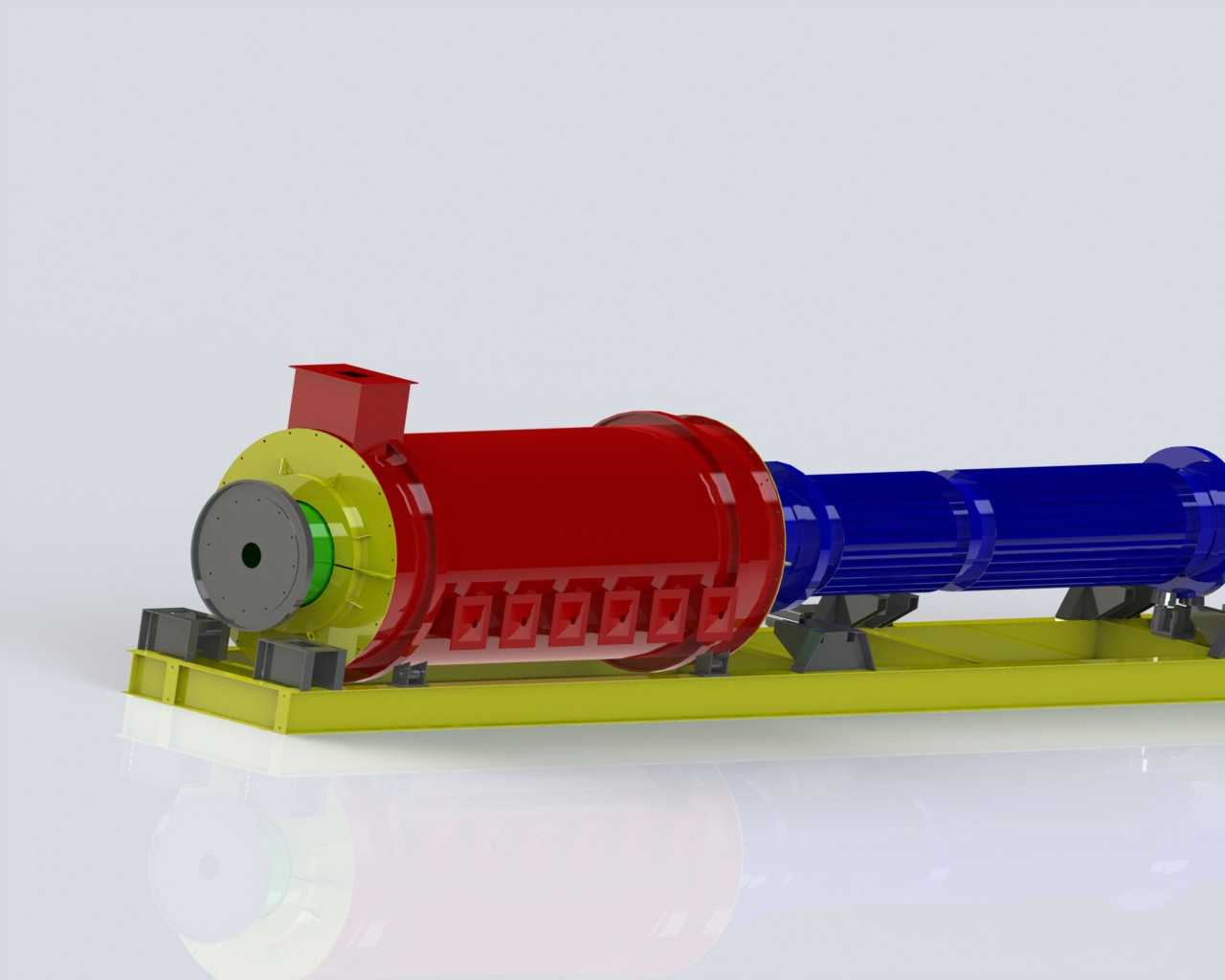

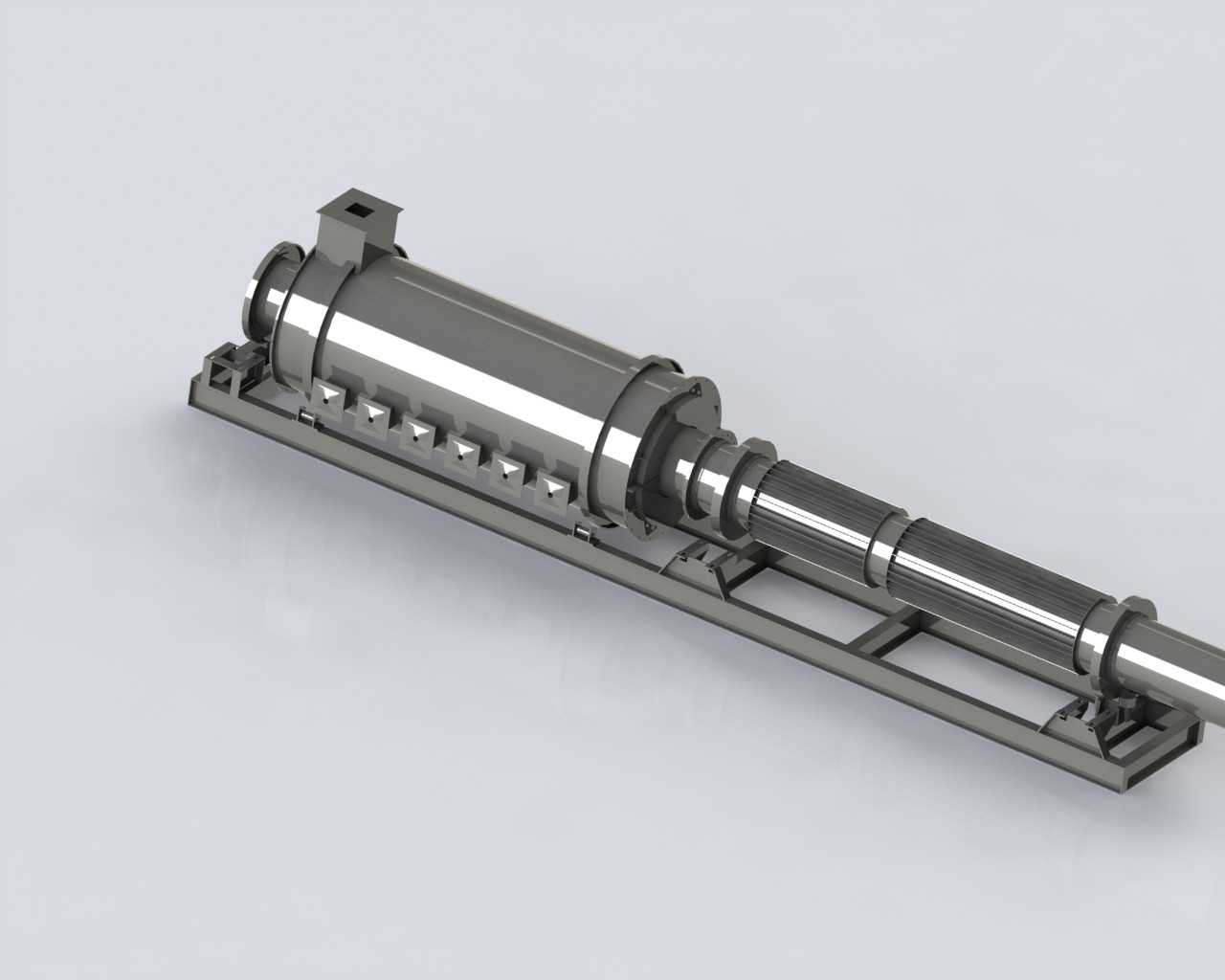

　　该煅烧设备主要面向粉体物料热处理加工场景，在建材、冶金、化工行业的矿物焙烧、粉料改性工序中承担连续式高温处理作业，核心作业单元为卧式回转筒体，通过筒体低速转动带动物料沿轴向缓慢移动，配合筒内不同温区的热场布置，完成物料从预热、煅烧到冷却的全流程热处理。从结构设计逻辑来看，整套设备采用分段式筒体布局，主煅烧段筒体采用厚壁卷焊结构，外部均匀排布的加强筋结构既可以提升筒体高温工况下的抗形变能力，也可作为扬料板的安装基座，筒体内壁焊接的组合式扬料板会在筒体转动过程中不断扬起洒落物料，让物料与通入的热烟气充分接触，大幅提升热交换效率，避免物料堆积导致的煅烧不均问题。传动端采用大扭矩减速机构直联筒体端盖的布局，配合两端的托轮支撑组件，

　　可保证筒体在0.5-3r/min的低转速区间平稳运行，支撑位置选用调心式滑动轴承结构，可补偿筒体高温形变带来的同轴度偏差，避免运行过程中出现卡滞、轴瓦磨损过快的问题。进料端与出料端均采用组合式密封结构，搭配柔性石墨填料，可在筒体存在小幅径向跳动的工况下保持窑内负压稳定，减少热烟气外泄与冷风渗入，降低热损耗。安装布局上，整套设备沿物料输送方向设置3°-5°的安装倾角，筒体长度与直径的比值根据处理物料的煅烧停留时间匹配设计，底座采用一体式焊接机架，所有支撑点位、传动安装位均预留加工调整余量，可在现场安装时通过调整垫铁微调筒体同轴度，不需要额外制作复杂的混凝土安装基础，适配中小型加工生产线的快速部署需求。筒体不同区段采用差异化的材质选型，高温煅烧段内衬耐高温耐火浇注料，进料与出料端选用耐磨钢材质，可承受物料进出时的长期冲刷磨损，传动侧设置的过载保护结构可在筒内物料结圈、负载突增时自动切断动力输入，避免传动部件过载损坏。
