尚特里二分体机械连接结构设计

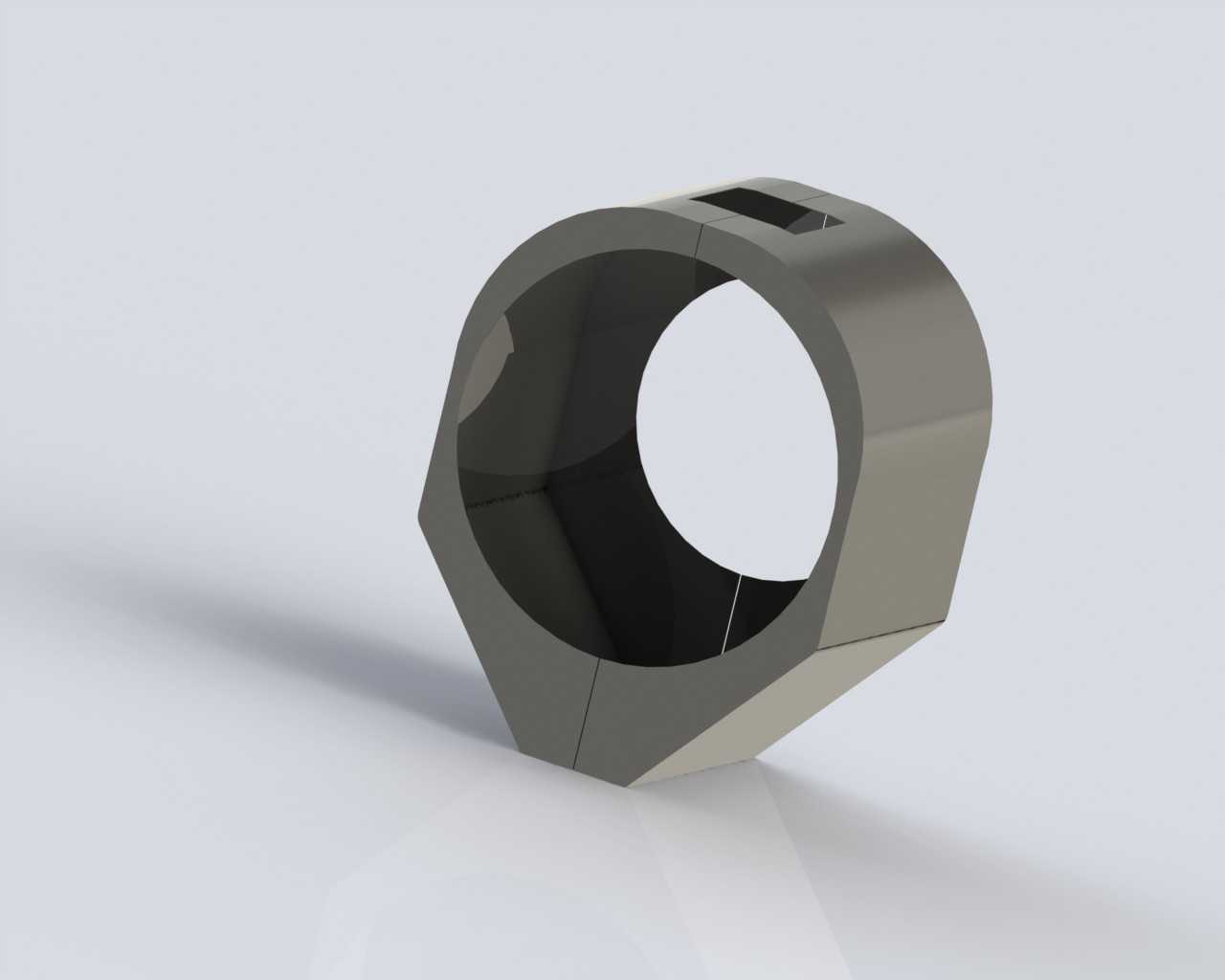

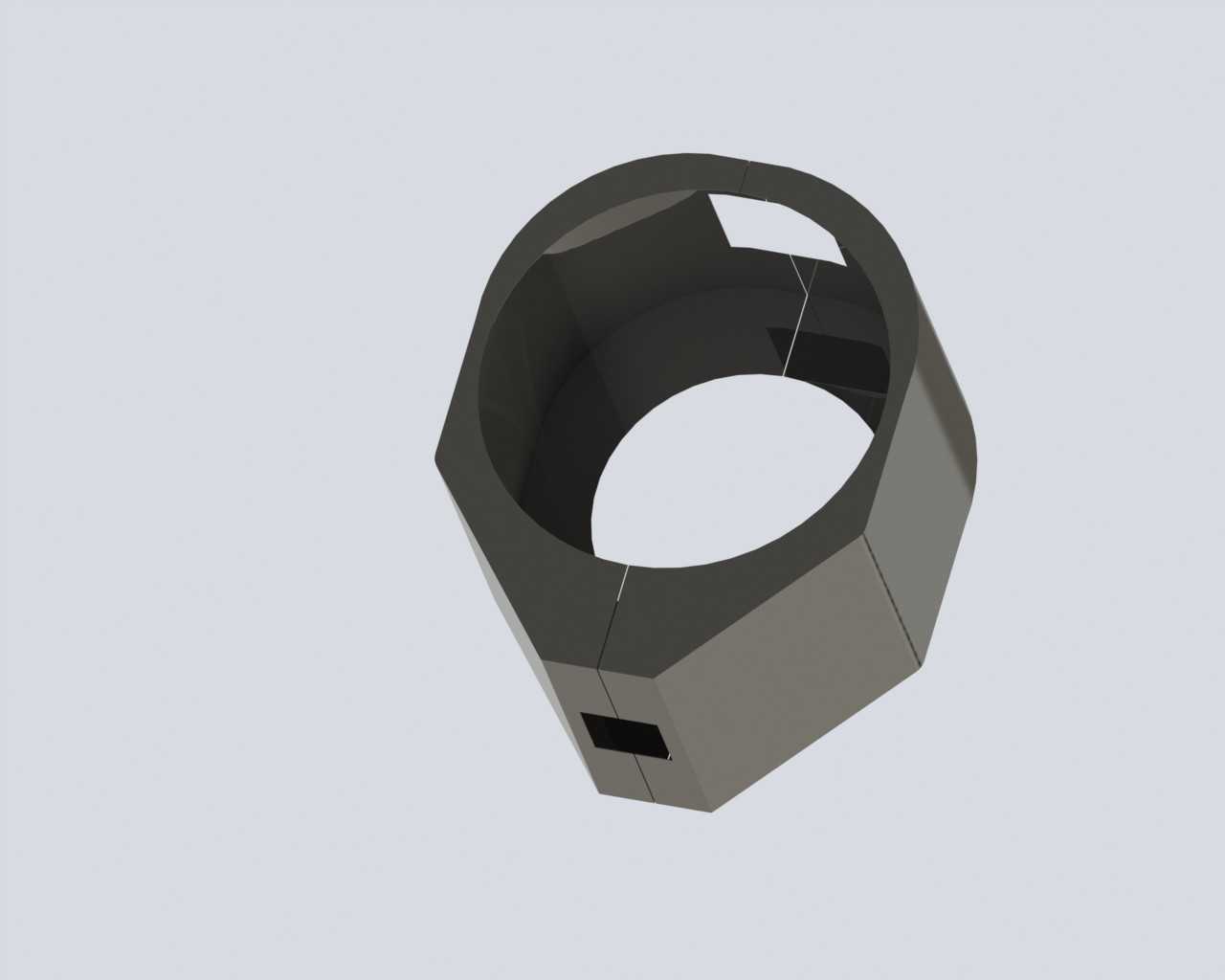

　　这类分体式连接构件常应用在需要径向装配的管路、轴系对接场景中，区别于传统整环式连接件，二分体结构无需从轴端或管端穿套安装，可直接在对接位置的径向完成拼合固定，大幅降低了长轴系、已布设管路的维护拆装难度，在现场设备改造、老旧管线维护场景中优势尤为明显。从结构设计来看，该构件采用外六角的外形轮廓，可直接适配标准扳手的夹持尺寸，安装紧固时无需定制专用工装，现场作业人员使用常规呆扳手、活动扳手即可完成锁紧操作，外轮廓的六个平面加工精度控制在合理公差范围内，能保证扳手夹持时不打滑，传递足够的锁紧扭矩。构件的内孔为整圆结构，拼合后内孔的圆度、同轴度公差经过严格校核，可紧密贴合被连接件的外圆柱面，避免出现局部应力集中导致的压痕、松动问题，

　　拼合面采用直切分型设计，分型面位置设置有定位止口结构，拼合时可自动对齐，不会出现径向错位，保证内孔的完整轮廓精度。构件侧壁开设的方形槽为锁紧件的让位结构，当两个半环拼合后，可通过穿过该槽位的锁紧螺栓将两个半环牢牢箍紧在被连接件上，槽位的尺寸设计预留了足够的螺栓调节空间，可适配一定公差范围内的被连接件外径，降低了加工精度要求带来的成本压力。从安装边界来看，该构件的轴向宽度经过优化，在保证足够抱紧力的前提下尽可能压缩轴向尺寸，可适配安装空间局促的对接位置，外六角的对边尺寸与内孔直径的比例经过力学仿真校核，在承受额定径向抱紧力时，六角棱边位置不会出现应力开裂，壁厚分布均匀，既不会因壁厚过大造成材料浪费、增加整体重量，

　　也不会因壁厚不足导致锁紧时出现形变失效。这类结构在流体管路对接、旋转轴的轴向定位、轴承外圈的轴向固定场景中都有广泛应用，相比传统的卡箍结构，六角外形的设计更便于施加较大的锁紧扭矩，连接可靠性更高，相比整环式的轴套、隔套，分体式设计大幅降低了拆装维护的工作量，尤其适合无法从端部拆装的设备维护场景。设计过程中需要重点关注分型面的贴合精度，若分型面存在间隙，锁紧后会导致内孔失圆，长期运行过程中容易出现松动、磨损问题，同时内孔表面的粗糙度需要控制在合理范围，既要保证足够的摩擦力防止连接件轴向窜动，也要避免粗糙度过高划伤被连接件的表面。
