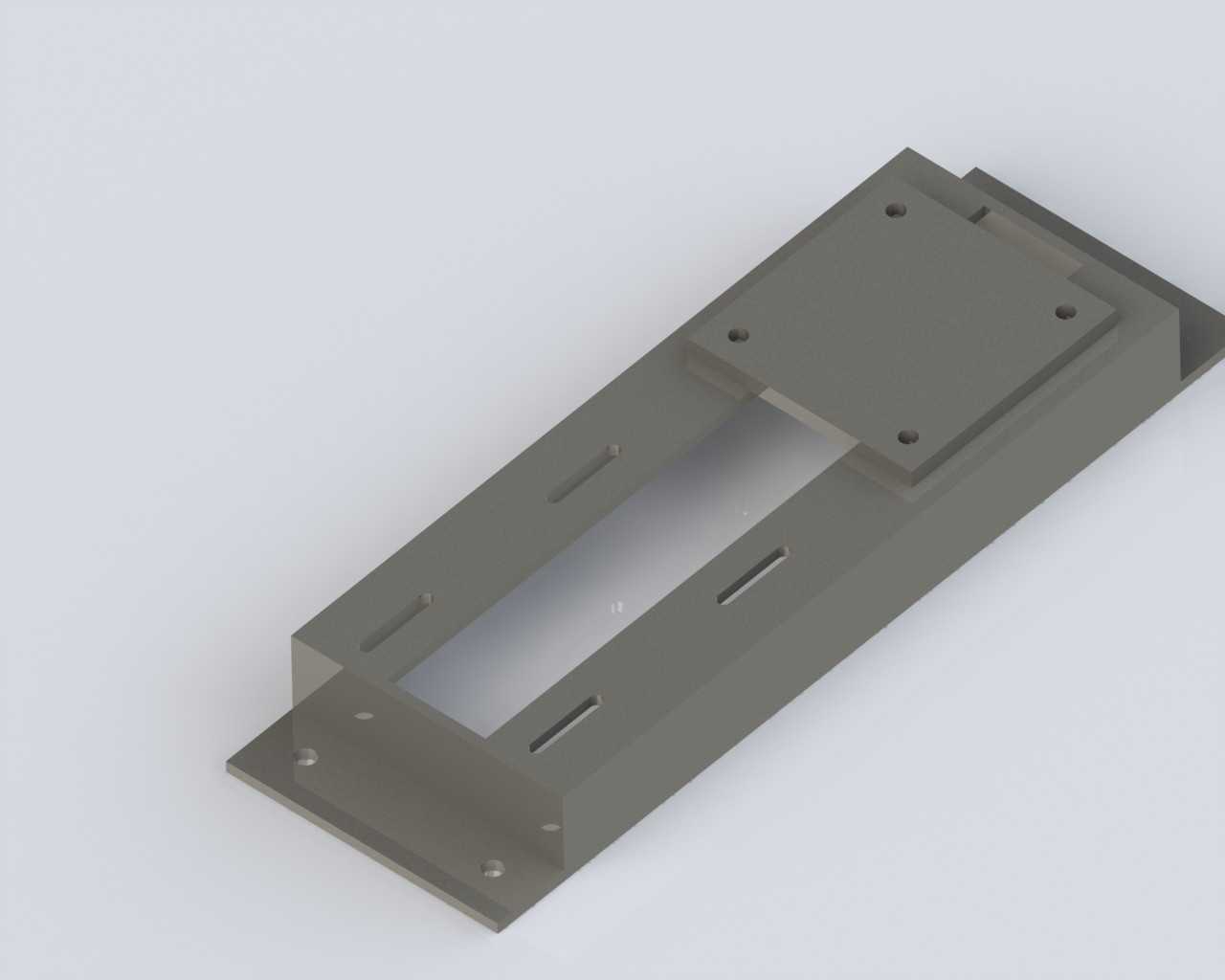

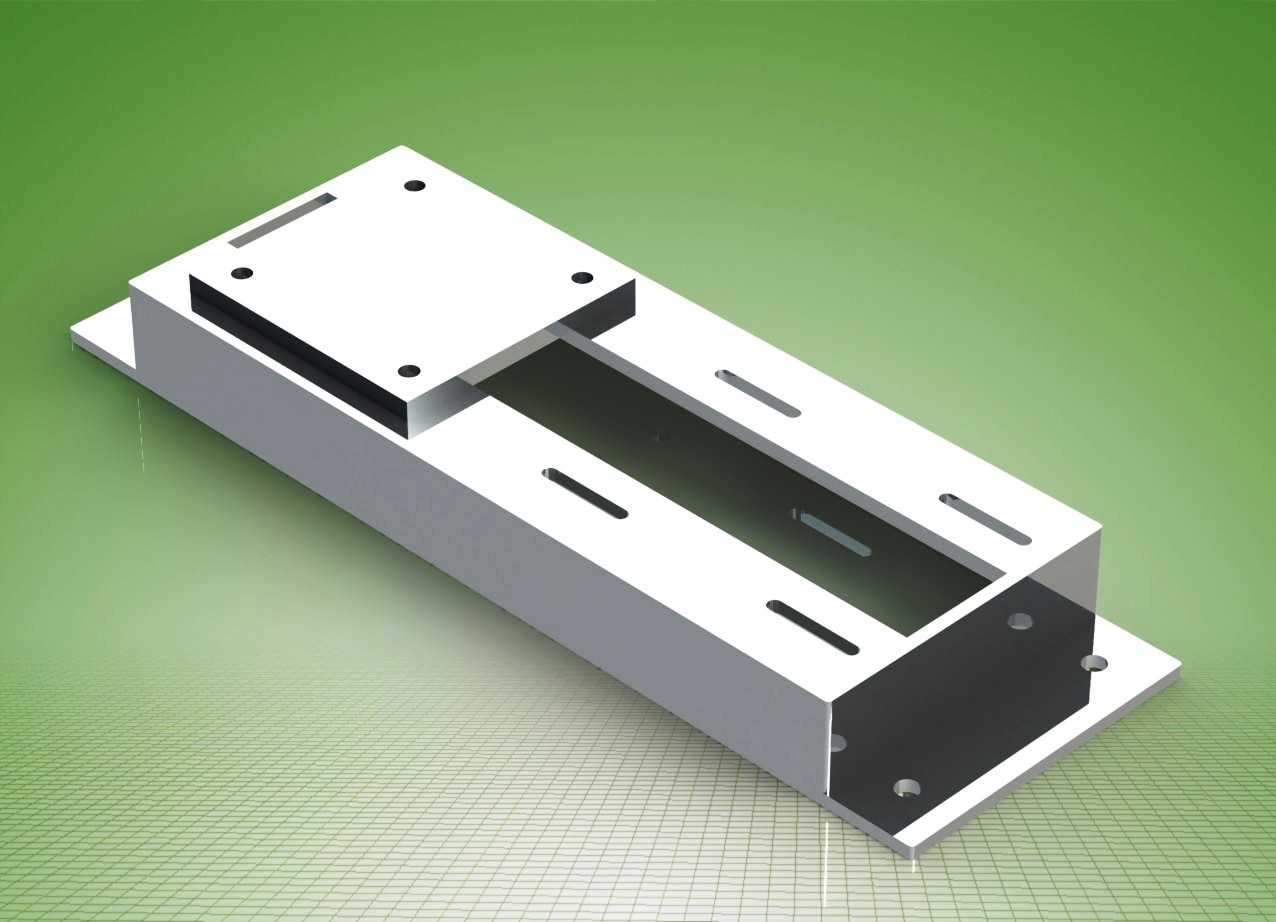

长槽型安装承载金属基座结构设计

　　这款金属安装基座主要面向自动化产线、小型检测设备的模组搭载场景使用，日常工况中承担承载滑动模组、小型检测探头、直线驱动单元的作用，区别于标准型材拼接的安装座，该一体铣削成型的结构能避免拼接带来的形位公差累积，保证搭载部件运行时的平面度要求。从结构设计逻辑来看，基座主体采用下沉式槽腔设计，中部通长开槽既可以减轻整体构件重量，也能为搭载部件的走线、滑动行程预留避让空间，避免运行过程中出现线缆剐蹭、行程干涉的问题。基座上平面设置的方形安装凸台，通过四个角位的沉头定位孔实现上部功能模块的精准定位，凸台平面做了铣平处理，安装面粗糙度控制在Ra1.6以内，保证模块安装后不会出现倾斜偏移。两侧长腰型安装槽的设计，

　　是为了适配不同安装孔距的机架固定需求，安装时可沿槽长方向微调基座的固定位置，降低机架加工时的孔位精度要求，减少现场装配的修配工作量。基座底部延伸出的法兰边设置了多个固定孔位，可直接通过螺栓固定在设备机架的安装平面上，法兰边与主体连接处做了圆角过渡，避免应力集中导致的安装边断裂问题，在长期受振动的工况下能保持结构稳定性。设计过程中优先考虑了安装边界的适配性，整体外形为规则长方体结构，没有外凸的异形结构，可直接嵌入设备的预留安装腔体内，不需要额外做避让设计。基座侧壁的厚度经过受力核算，在承受5kg以内的搭载负载时，不会出现明显的形变，能保证上部滑动部件的运行直线度。日常使用中，这类基座常搭配直线导轨、小型丝杠模组使用，作为检测设备的探头承载座、小型移栽机构的固定底座使用，相比型材搭建的结构，一体结构的抗震性更好，在高速往复运动的工况下不会出现拼接松动的问题，能长期保持安装精度。
