卧式支撑筒体类实验装置结构设计

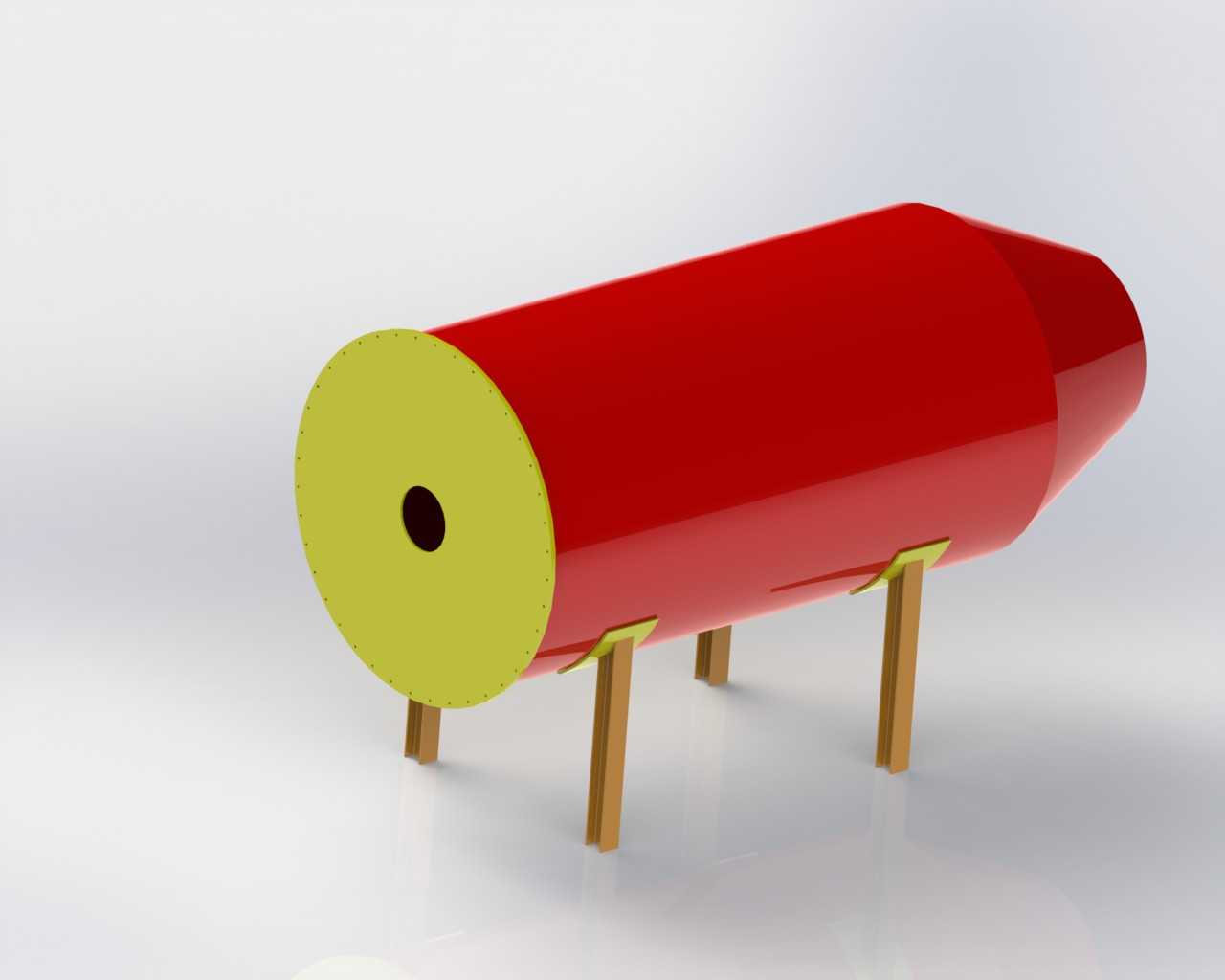

　　该结构为卧式布置的承压类筒体装置，核心采用等径直筒搭配锥形收口的主体构型，主体筒体段采用等壁厚设计，端部锥形收口段通过平滑曲面过渡与直筒段衔接，避免截面突变带来的应力集中问题，可适配内部介质的导流需求，减少流体在端部的涡流损耗。筒体一端开设中心通孔，作为介质进出或检测元件的安装接口，通孔周边做加厚处理，满足接口处的密封承压要求。支撑结构采用三组等距分布的立式支脚，支脚与筒体接触位置设置贴合弧面的支撑托板，托板与筒体外壁采用面接触形式，相比点接触或线接触支撑，可大幅降低接触位置的局部压应力，避免长期承重导致的筒体局部变形。支脚采用矩形截面型材制作，自身具备足够的抗弯刚度，可将筒体载荷均匀传递至安装基础面，

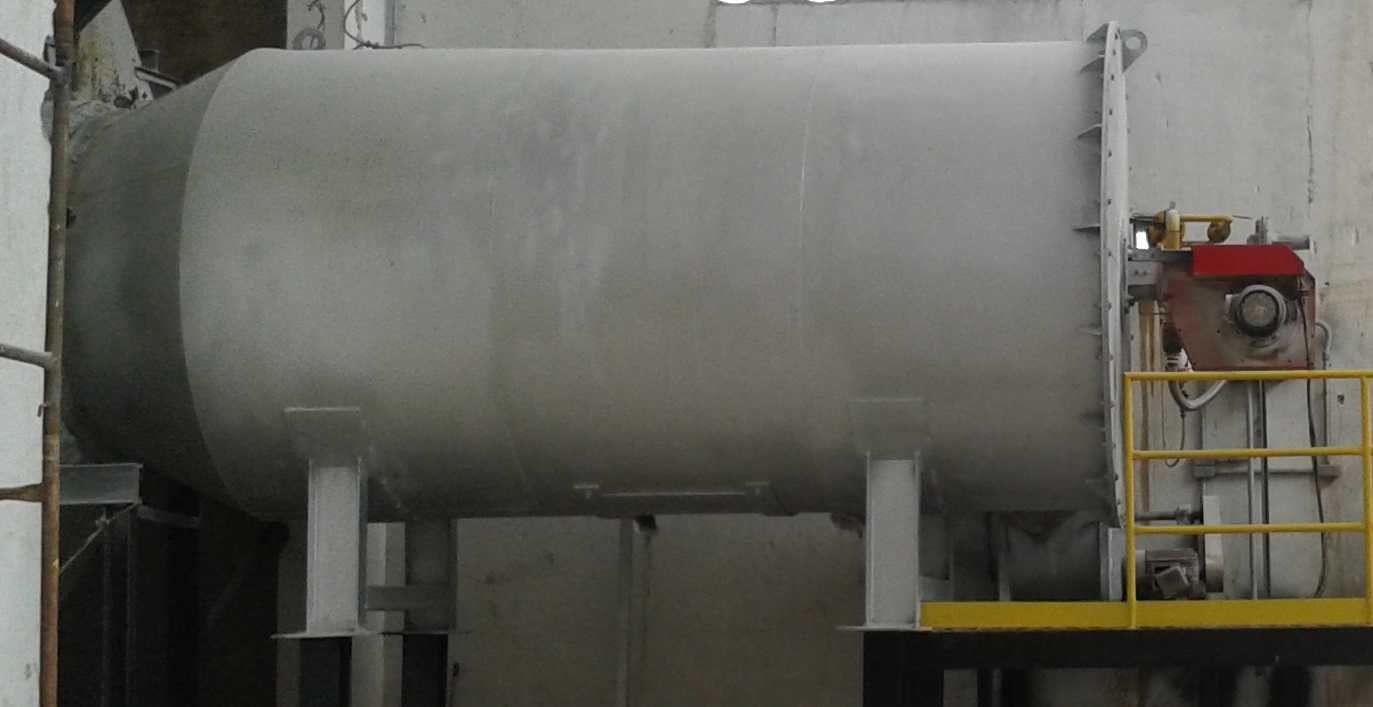

　　三组支脚的布置位置经过重心核算，确保筒体安装后重心落在三支脚构成的支撑三角形范围内，避免运行过程中出现倾覆风险。从应用场景来看，这类结构可作为小型实验台的介质缓存腔体、流体实验段载体，也可作为小型加热装置的承压外壳使用，适配实验室小流量流体实验、小型物料加热反应等场景。设计过程中优先考虑了安装边界的适配性，支脚底部预留安装孔位，可直接通过螺栓固定在实验台架或基础平台上，无需额外制作适配支架；筒体整体的径向尺寸控制在常规实验台架的安装宽度范围内，轴向长度适配多数实验室台架的纵深尺寸，可直接嵌入现有实验管路系统使用。结构细节上，筒体外壁做光滑处理，减少外壁的积灰死角，也便于后续做保温层包覆；

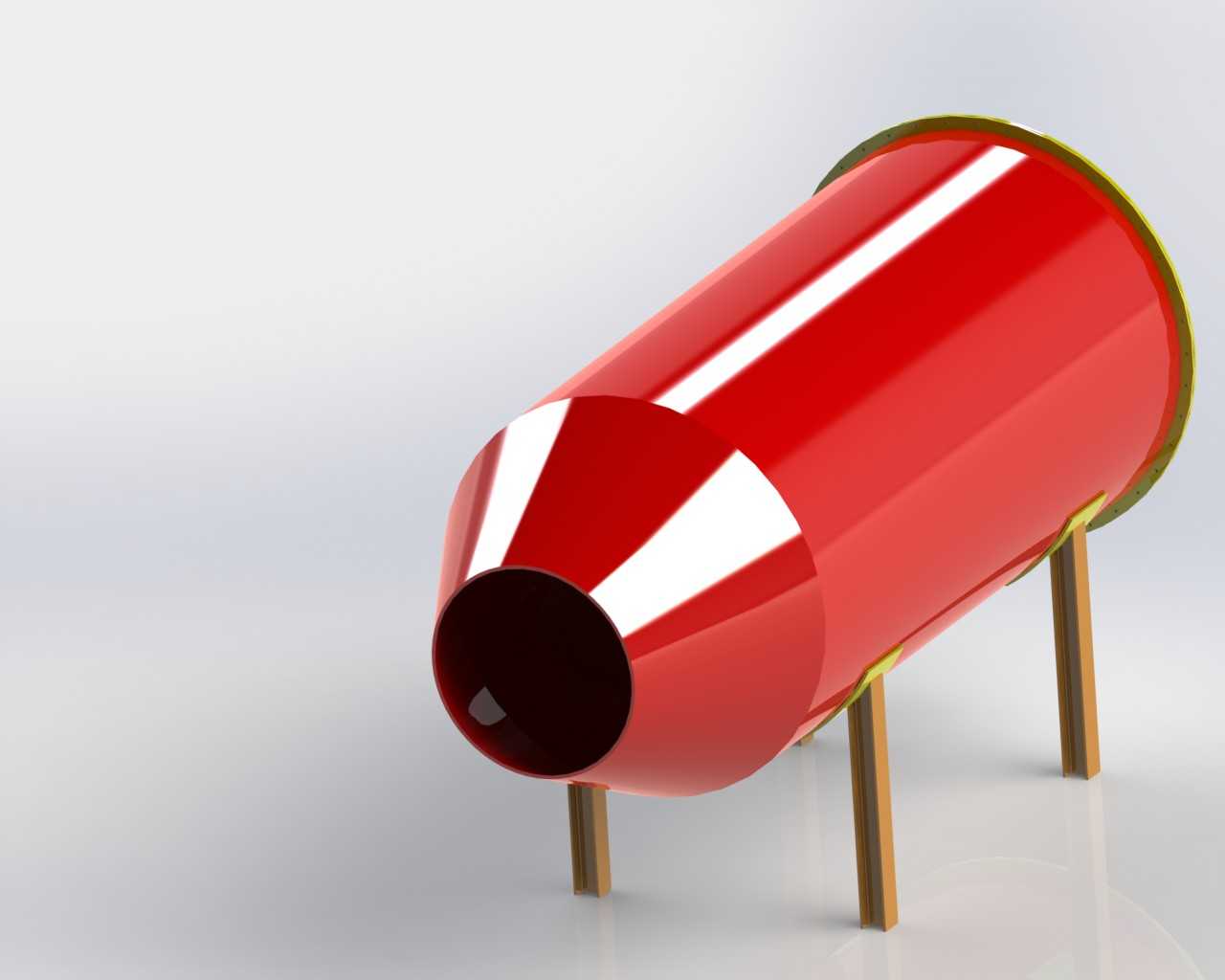

　　锥形收口端可根据使用需求对接管路法兰或安装端盖，拓展不同的使用功能。支脚与筒体的连接位置避开了筒体的焊缝区域，避免焊接应力与支撑应力叠加影响结构强度，整体结构无复杂异形构件，加工难度低，常规的卷板、焊接、机加工工艺即可完成制作，装配过程无需专用工装，支脚可通过定位工装快速找准安装位置，保证三个支脚的底面处于同一水平面，避免安装后出现筒体倾斜、局部支脚受力过载的问题。
