带减速驱动单元的工业槽型皮带输送设备

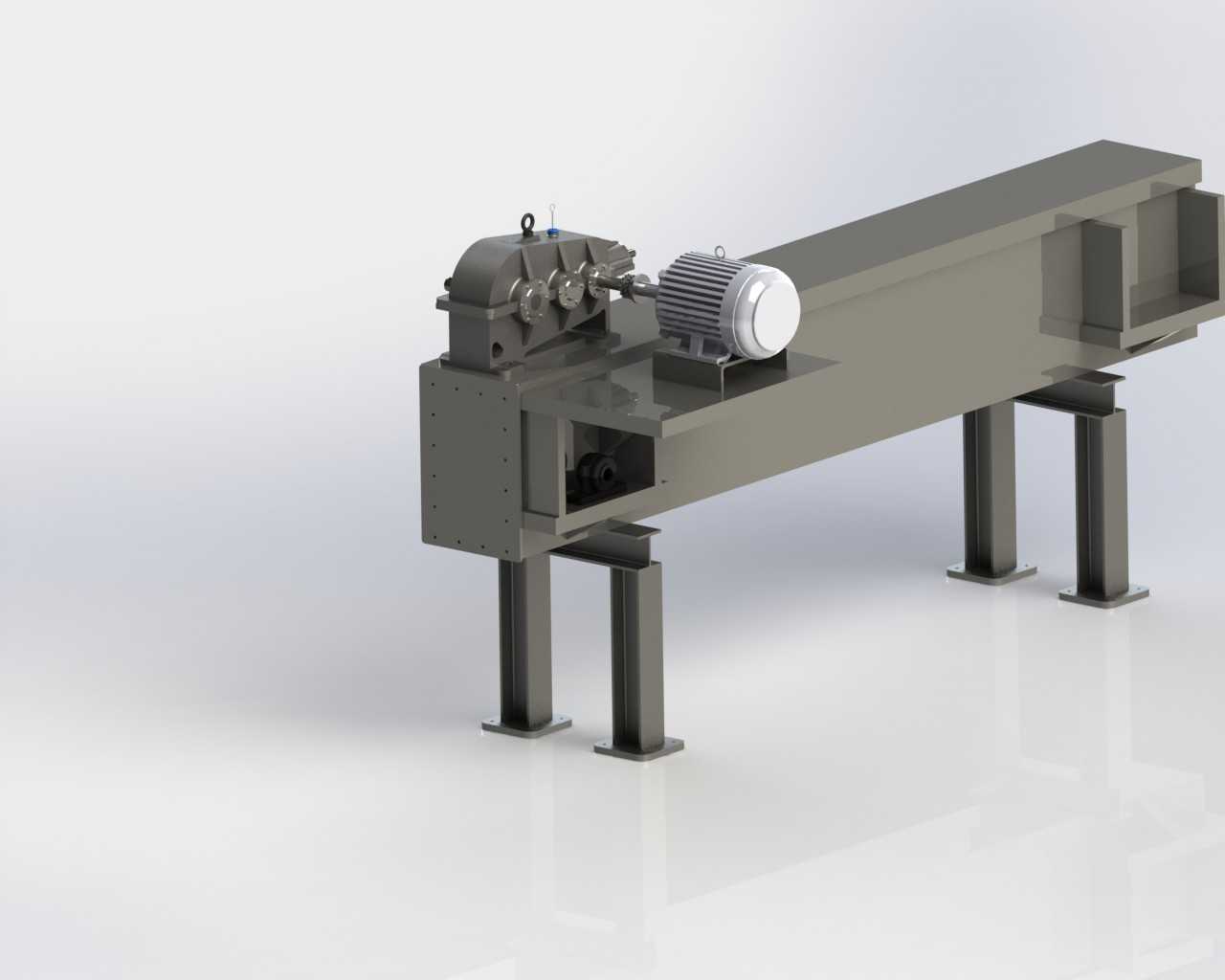

　　这款槽型输送设备的三维结构完整还原了散料输送场景下的整机布局，在矿山、建材、粮食加工、化工原料转运等生产环节中，这类设备承担着散状、颗粒状物料的水平或小倾角连续转运任务，可衔接破碎、筛分、包装等多道工序，是连续化生产链路里衔接上下游工位的核心转运载体。从结构设计逻辑来看，整机采用一体式焊接槽型钢机架作为主体承载结构，槽型的截面设计能够避免散状物料在输送过程中从侧边撒落，适配粒径从几毫米到数十毫米的无粘性散料输送需求，机架两侧预留的安装边可根据现场工况加装导料槽、防尘罩、清扫器等附属配件，无需对主体机架做二次打孔改造，降低现场安装的适配难度。驱动端采用电机直连齿轮减速单元的布局，减速单元直接挂载在机架头部的主动辊筒轴端，

　　省去了额外的传动联轴器安装位，既压缩了驱动端的整体占用空间，也能通过减速单元的扭矩放大作用，匹配重载工况下的启动扭矩需求，避免满载启动时电机过载堵转；电机与减速单元的安装座采用可调式螺栓连接结构，可通过调整螺栓位置张紧传动连接，同时也方便后期维护时快速拆卸更换易损件。支撑部分采用四组双立柱焊接支腿，每组支腿底部带方形安装底板，底板上预留的地脚螺栓孔可直接与地面预埋钢板或钢结构平台固定，支腿的高度可根据上下游设备的衔接高度做适配调整，保证输送面的进料端与出料端高度差匹配现场工艺布局；支腿与主机架之间采用焊接加筋板的连接方式，筋板沿受力方向布置，能够抵消满载输送时机架产生的下挠形变，避免长距离输送时皮带跑偏。

　　设计过程中重点校核了机架的静刚度，在满载均布载荷的工况下，机架中部的最大下挠量控制在允许范围内，保证皮带运行时不会出现托辊接触不良的问题；主动辊筒与从动辊筒的安装面预留了调整余量，可通过两端的张紧螺栓调整皮带张紧度，同时纠正皮带运行时的跑偏趋势，降低日常运维的调整频次。整机的安装边界充分考虑了车间内的设备排布需求，驱动端的外伸尺寸、支腿的横向跨距都做了紧凑化处理，既保证结构强度，也不会占用过多的车间通道空间，可直接嵌入现有生产线的空位完成安装，无需对周边设备做大规模移位。
