磨机配套压缩空气处理装置结构设计

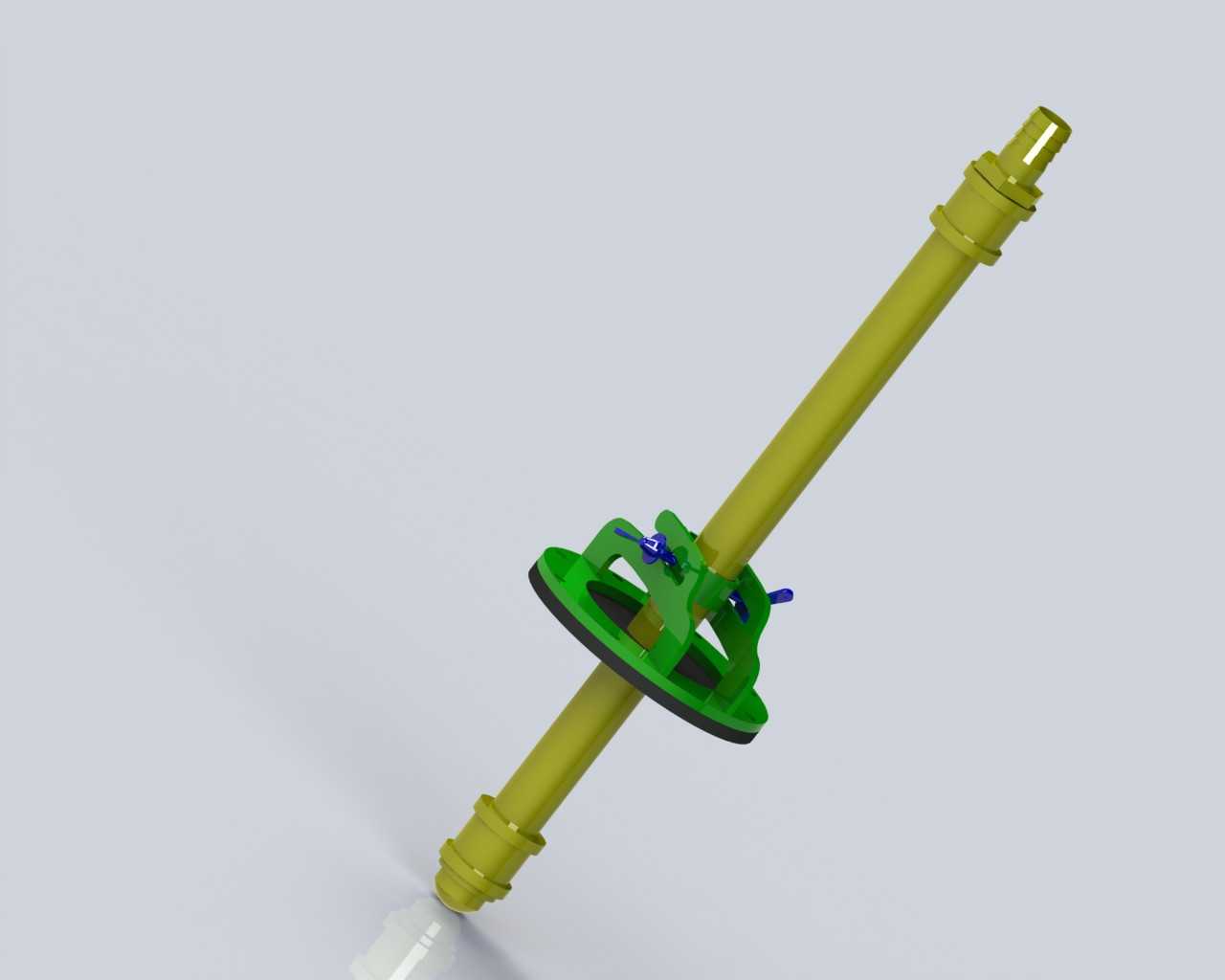

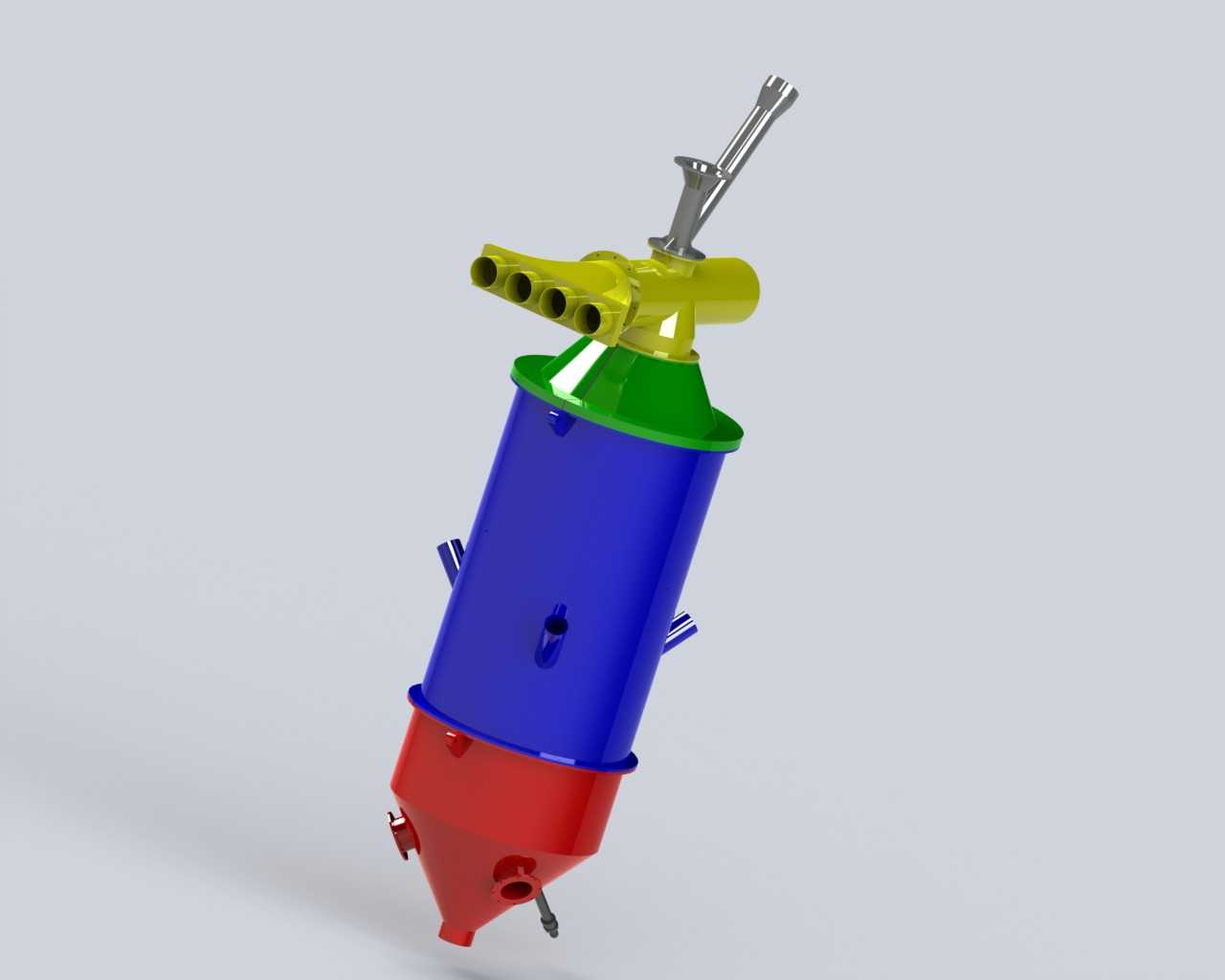

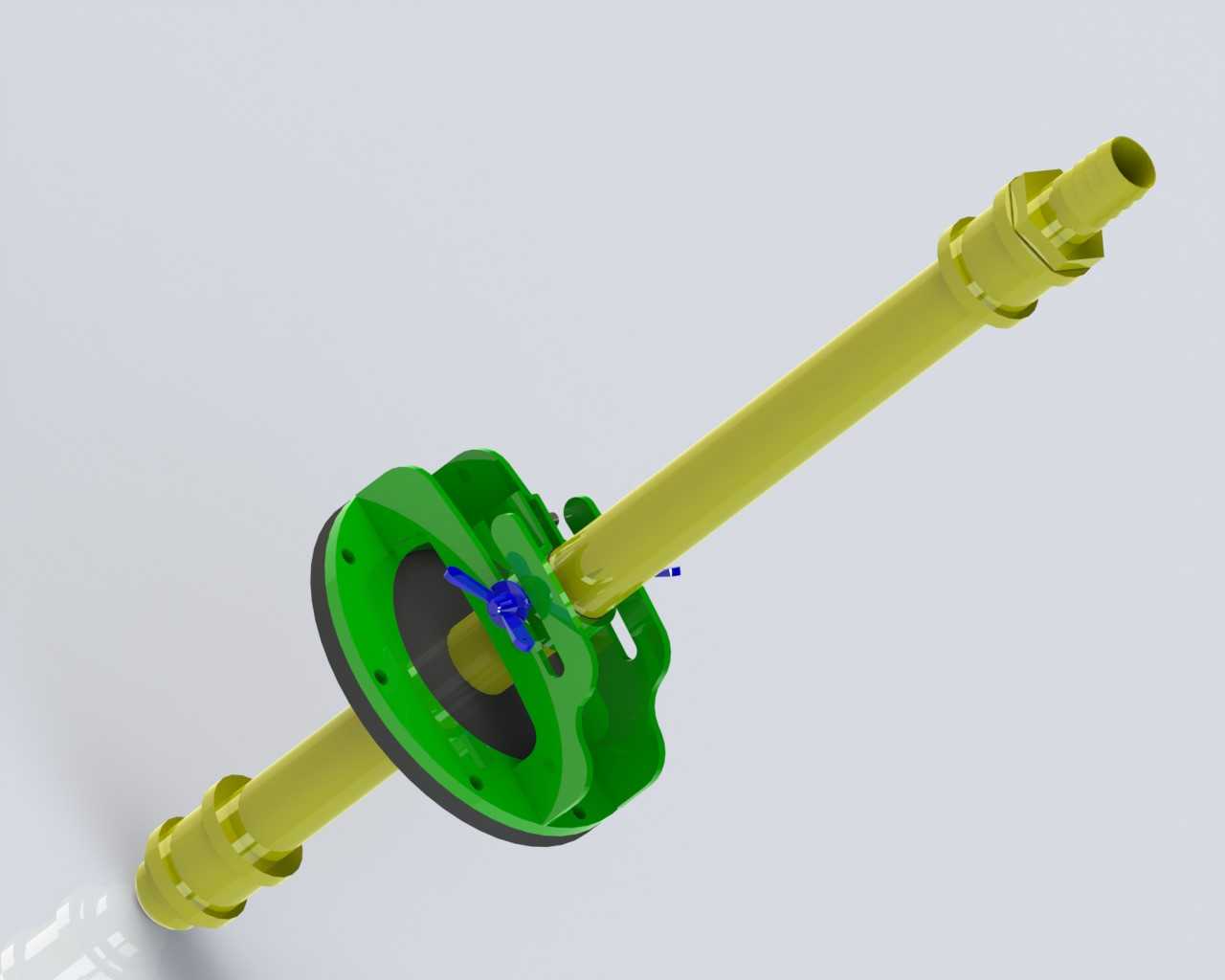

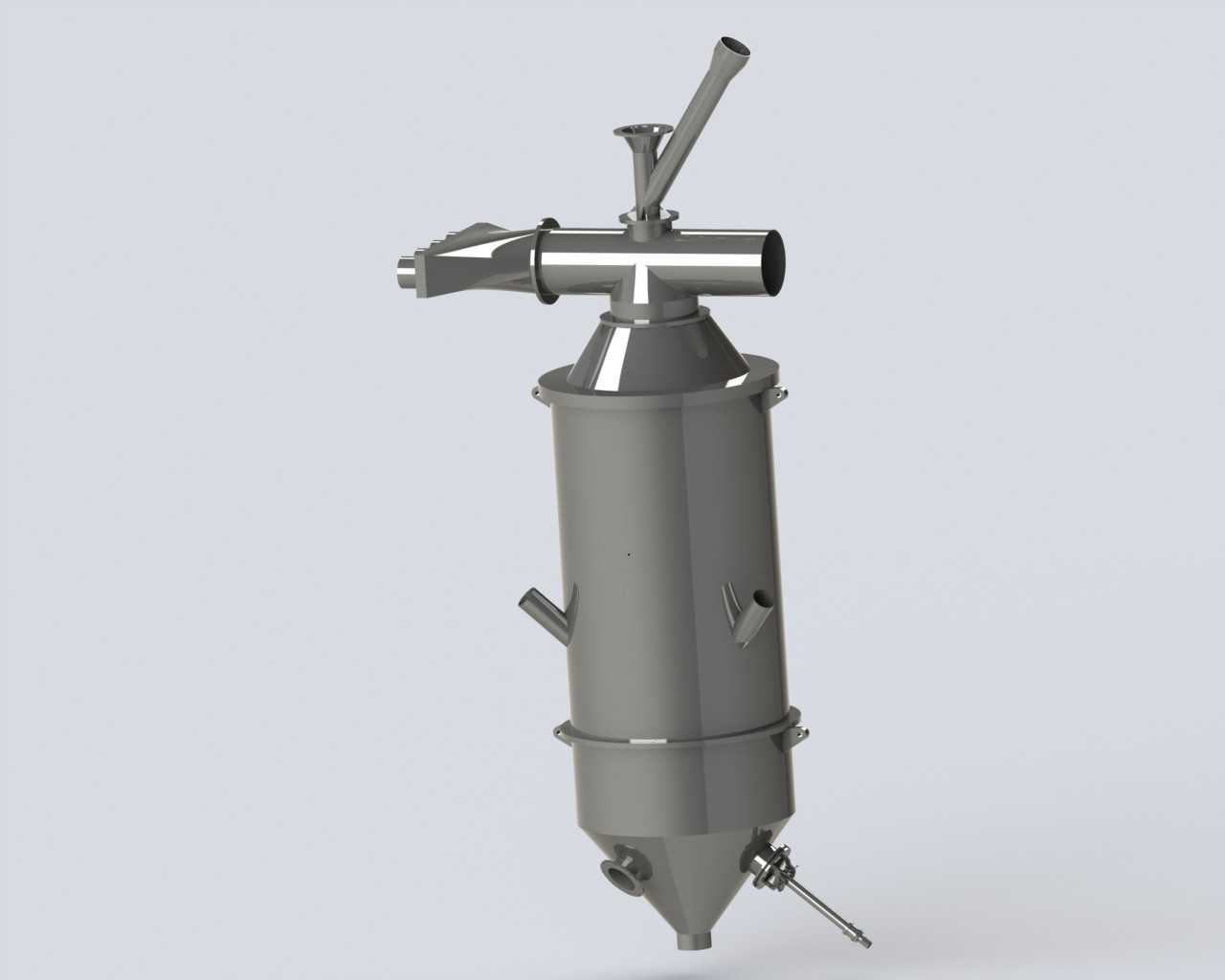

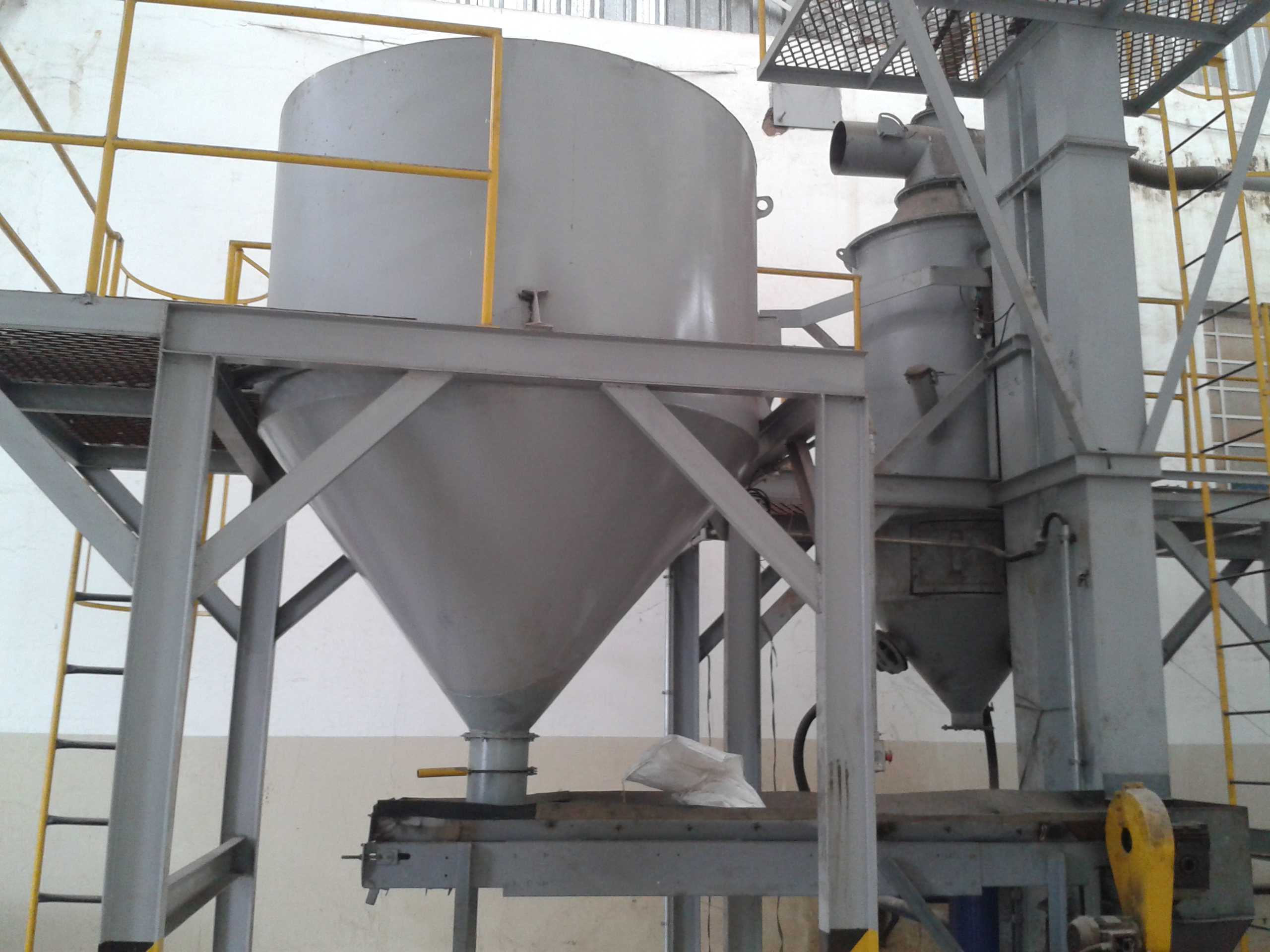

　　该装置主要配套粉磨生产工况使用，作为磨机气动系统的前置气源处理单元，承担压缩空气的净化、稳压与杂质分离功能，在矿山、建材、冶金行业的粉磨车间中，这类气源处理装置直接关系到气动执行元件的运行稳定性，避免压缩空气中携带的水分、焊渣、锈蚀颗粒进入气动阀门、气缸等元件，造成密封件磨损、阀件卡滞、执行动作不到位等常见故障。从结构设计来看，装置采用立式三段式筒体布局，下部锥段为集污排污结构，锥角设计参考常规气液分离设备的沉降角度，保证分离出的液态水、固态杂质能够沿锥壁滑落至底部排污口，避免被上升气流二次夹带；中段直筒为核心分离腔，内部预留滤芯安装位与气流折流通道，通过扩容减速、折流碰撞的原理实现大粒径杂质与液态介质的初步分离，

　　筒壁预留的多个侧接口可根据现场管路走向选择进气、出气或者压差检测接口，适配不同现场的管路排布需求；上部端盖集成多通路出气接口与顶部安装支座，顶部的阀件安装位可适配安全阀、压力表或者自动排水器的安装，多组平行布置的出气接口可同时为磨机的多个气动执行点提供净化后的压缩空气，减少现场管路的分支转接。设计过程中优先考虑了现场安装的维护便利性，筒体各段采用法兰连接结构，拆卸端盖即可完成内部滤芯的更换与腔体清理，无需整体拆除管路；侧面伸出的固定支脚可直接焊接或者通过螺栓固定在磨机旁的钢架平台上，安装时需保证设备垂直度偏差不超过千分之三，避免锥段集污出现死角，排污口需预留足够的操作空间，方便定期手动排污或者接入自动排污管路。

　　设备的进气方向可根据现场管路调整，既可以选择上部侧向进气、下部出气的顺流模式，也可适配下部进气、上部出气的逆流分离模式，不同流向适配不同的气源含杂工况，当气源含液态水较多时优先采用下进上出的流向，延长气流在腔体内的停留时间，提升分离效率；当气源以固态粉尘杂质为主时可采用上进下出的流向，借助重力作用提升大颗粒杂质的沉降效率。筒体的壁厚设计参考低压容器的相关规范，满足常规工厂压缩空气管网0.6-0.8MPa的工作压力要求，各接口的连接尺寸匹配行业通用的气动管路标准，无需额外制作过渡接头即可完成现场装配，整体结构无复杂异形曲面，加工难度低，常规铆焊车间即可完成筒体的卷制、焊接与装配，适合现场技改项目的快速制作与落地。
