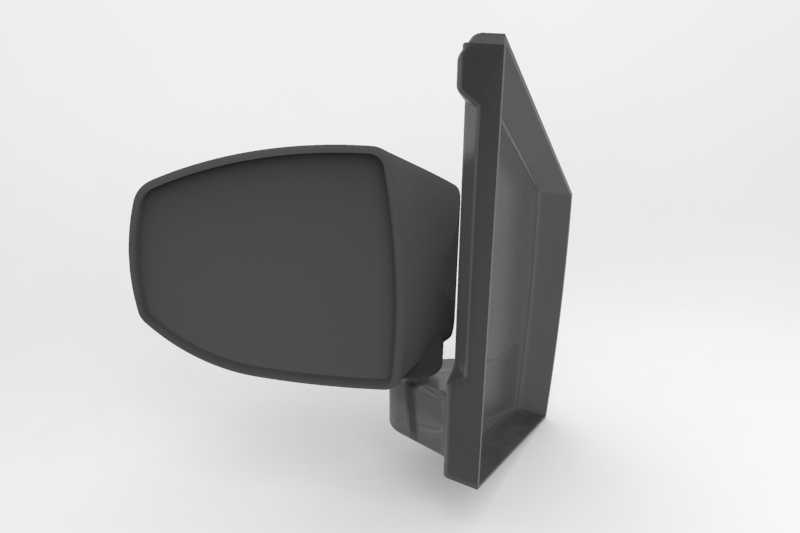

乘用车外后视镜安装基座结构设计

　　日常做整车外饰结构匹配时，外后视镜的安装精度直接影响行驶视野合规性，这套结构的建模逻辑完全围绕实车装配边界展开，没有做多余的装饰性曲面。先从安装贴合面说起，基座背部的型面是严格按照前门三角窗区域的车身钣金曲率做的匹配，安装孔位的间距预留了总装车间电动拧紧工具的操作空间，不会出现工具与钣金干涉导致打紧力矩不足的问题，基座与钣金接触的一圈预留了密封胶条的压缩量槽位，能避免高速行驶时风噪从安装缝隙传入座舱。镜壳部分的曲面做了多轮风阻优化，边缘的圆角过渡不是随意做的R角，是参考风洞测试的气流走向调整的，能减少高速工况下镜壳附近产生的紊流，降低风噪同时避免镜片区域积灰积水影响视线。镜片安装位的内部预留了电动调节电机的安装空间，

　　卡扣位的尺寸刚好卡紧调节机构的基座，不会出现车辆颠簸时镜片抖动的问题，镜壳与基座连接的转轴位置做了限位结构，手动折叠时能精准卡入驻车折叠位，不会出现过转损坏内部线束的情况。做结构校核时要注意，镜壳向外伸出的长度要满足国标要求的外视野覆盖范围，同时不能超出整车宽度的法规限值，基座下方的走线槽做了圆弧过渡，避免穿线时割破电动调节、加热功能的线束绝缘层，镜壳下部的小凸台是预留的侧转向灯安装位，不用额外做结构修改就能适配带转向灯的配置版本。实际装车验证阶段，这套结构的安装定位销能快速对准钣金上的定位孔，总装工位的装配节拍能控制在25秒以内，镜壳的材质选用耐候性ABS加表面UV涂层，能承受长期户外暴晒、低温冻融的工况，不会出现老化变色、

　　开裂的问题。镜片与镜壳的配合间隙控制在1.2毫米，既不会因为间隙过大进灰，也不会因为热胀冷缩出现镜片卡滞无法调节的问题，基座与钣金之间的密封胶条压缩率设定在30%，刚好能阻断雨水渗入车门内部，同时不会因为压缩量过大导致装配后基座翘起影响外观平度。
