精密双十字轴式万向传动连接结构

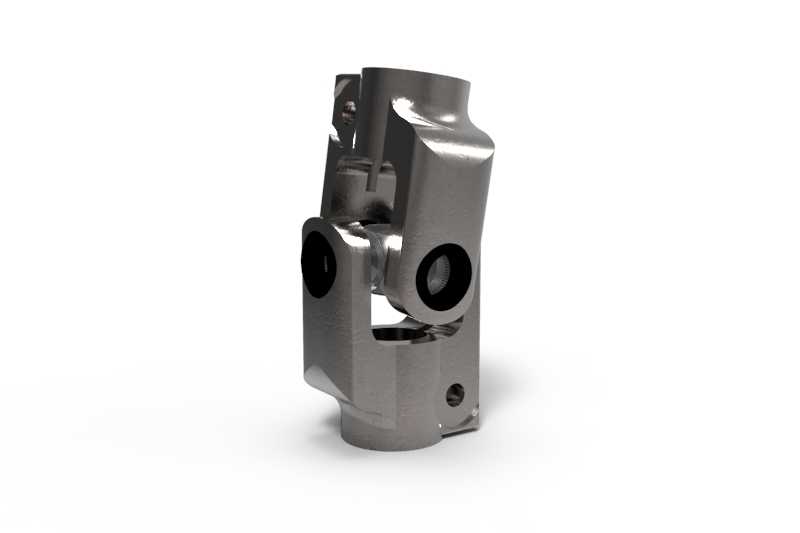

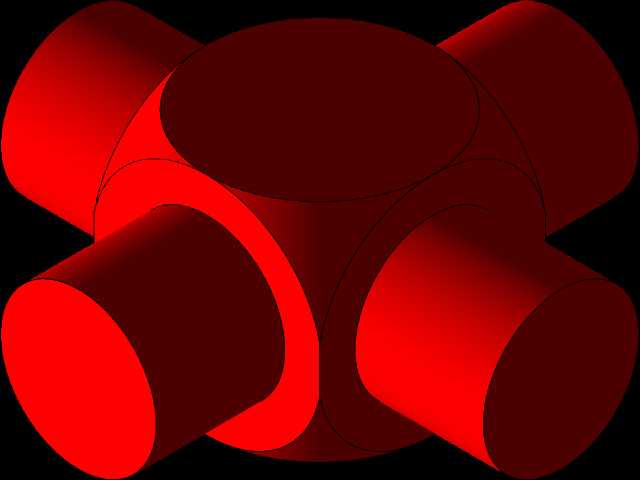

　　在各类需要变角度传递扭矩的传动链路中，这类双十字轴结构的万向连接部件是解决轴线偏斜、动态角位移补偿的核心零件，常见于机床进给机构、工业设备操纵连杆、小型输送线传动端、农业机具动力输出端等场景，能够在两轴轴线不共线、存在动态夹角变化的工况下稳定传递回转动力，避免刚性连接因安装对中误差、运行中机架形变带来的轴系憋劲、轴承过载断裂等问题。从结构设计逻辑来看，该部件采用两端叉形接头配合中间十字传动块的布局，十字轴与叉头的配合孔预留了标准轴承安装位，实际装配时可配套滚针轴承降低转动摩擦阻力，相比单节万向节，双节结构能够实现更大的轴间夹角补偿，同时在合理布置相位的前提下可保证输入输出端的等速传动，减少转速波动带来的传动冲击。

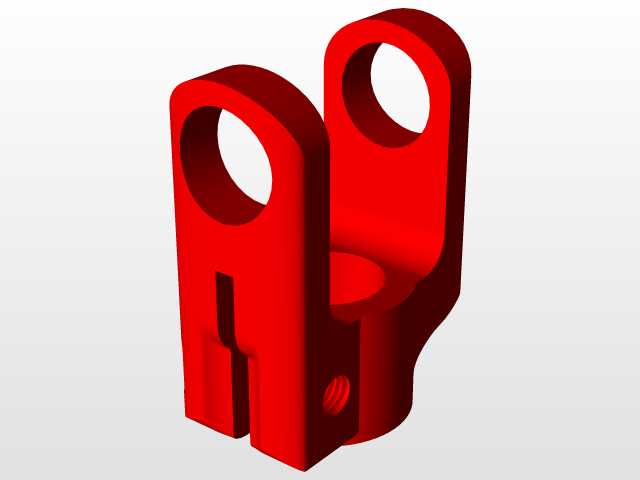

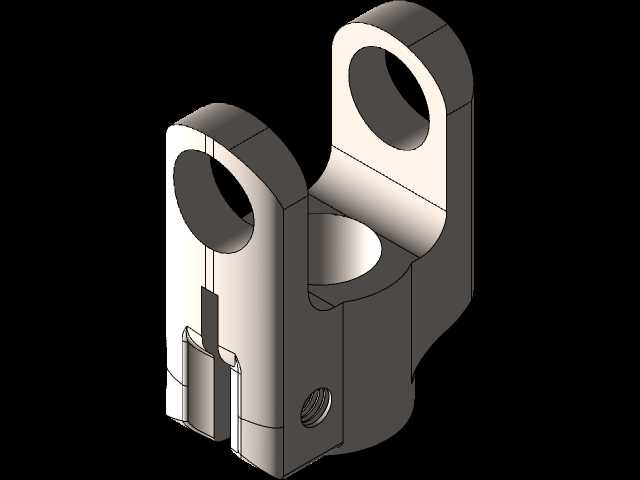

　　设计过程中优先考虑了安装适配性，两端的连接轴孔采用通孔带紧定螺钉固定的结构，可适配不同直径的配套传动轴，安装时无需复杂的对中工装，允许两轴存在一定的径向与角度偏差，安装边界可覆盖常见的小功率传动场景，整体外形紧凑，径向尺寸控制在适配常规安装空间的范围内，不会占用过多的设备布局空间。叉形接头的外形做了圆弧过渡处理，既减少了应力集中带来的断裂风险，也避免了转动过程中与周边零部件发生干涉，十字轴的轴颈直径经过扭矩校核，能够满足额定工况下的剪切强度要求，配合面的公差设计兼顾了转动灵活性与连接刚性，不会出现传动间隙过大导致的回程误差。实际应用中，这类万向连接部件不需要额外的润滑维护结构，配合密封轴承即可在多粉尘、

　　常规温湿度的工业环境下长期运行，能够抵消设备运行中因振动、机架微变形带来的轴线偏移，保证传动链路的动力传输稳定性，在操纵机构中使用时，可灵活绕过设备内部的结构障碍，实现远距离的动作传递，不会因为布局空间的限制出现传动卡滞。建模过程中还原了零件的所有装配特征，包括叉头的销孔、十字轴的配合面、端部的紧定螺纹孔，所有倒角、退刀槽等工艺特征都按照实际加工要求做了还原，可直接用于装配干涉检查、工况模拟仿真，也可作为选型参考核对安装尺寸，判断该部件是否适配目标设备的传动空间与扭矩传递需求。
