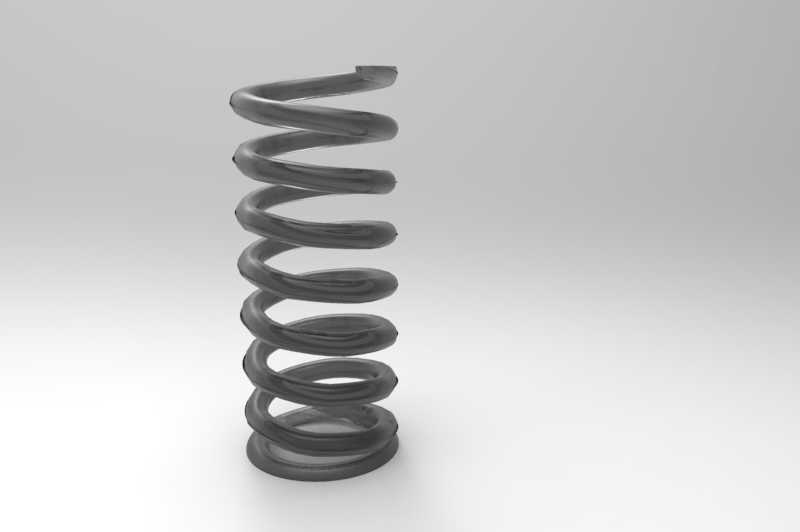

等节距圆柱螺旋压缩弹簧结构设计

　　这款圆柱螺旋压缩弹簧是机械结构里最常见的弹性储能元件，日常在各类需要缓冲、复位、储能的工况里都能见到它的身影，小到家电按键的复位结构，大到工程机械的悬架缓冲组，这类弹簧的适配场景覆盖了民用、工业、交通等多个领域。从结构设计逻辑来看，这款弹簧采用等节距圆柱螺旋构型，簧丝截面为标准圆形，两端做了并圈磨平处理，这一设计细节是为了保证弹簧受压时端面能和安装基座完全贴合，避免工作过程中出现偏载、侧向滑移的问题，很多新手建模时容易忽略两端并圈的磨平量，实际加工出来的弹簧往往会因为端面不平整导致受力轴线偏移，直接缩短使用寿命。在功能特性上，这类压缩弹簧的核心作用是在承受轴向压力时储存弹性势能，当外加载荷移除后能快速推动配套构件复位，

　　同时也能在冲击载荷作用下吸收冲击能量，起到缓冲隔振的效果，比如在自动化生产线的直线模组限位端、阀门的启闭复位结构、机动车辆的悬挂系统里，这类弹簧的刚度匹配直接决定了整套机构的运行稳定性。做这类弹簧的三维建模时，首先要明确安装边界的约束条件：弹簧的自由长度需要匹配安装腔的预压行程要求，通常预压量要设定为自由长度的10%-15%，避免安装后出现零载荷下的松动异响；弹簧的外径要比安装腔的内径小1-2mm，预留出受压时的径向膨胀余量，防止工作过程中簧圈和腔壁发生摩擦卡滞；弹簧的内径要比配套的导向轴大0.5-1mm，既保证导向轴能顺利穿入，又不会因为间隙过大导致弹簧受压弯曲失稳。从实际选型的角度来说，簧丝直径的选取直接决定了弹簧的承载能力，

　　簧丝越粗，弹簧的刚度越大，能承受的极限载荷越高，但对应的变形量就会越小，设计时需要根据工况的最大载荷、要求的工作行程来计算旋绕比，旋绕比通常控制在4-10的区间内，旋绕比过小会导致卷制加工难度大，工作时簧圈内侧的应力集中系数过高，旋绕比过大则容易出现弹簧失稳、颤动的问题。另外这款弹簧的节距设计是均匀分布的，在有效工作圈数范围内，相邻簧圈的间隙保持一致，保证了受压过程中刚度的线性度，不会出现刚度突变的情况，适合对载荷-变形曲线线性度有要求的精密工况，比如精密检测设备的测力机构、调节阀的压力反馈结构里，这类等节距弹簧的线性特性能够保证力值输出的稳定性。建模过程中还要注意有效圈数和支撑圈数的区分，两端的并圈属于支撑圈，不参与弹性变形，

　　计算刚度时只计入有效圈数的部分，很多初学者在做力学仿真时容易把支撑圈也算入有效圈数，导致仿真得到的刚度值和实际测试值偏差较大。在实际装配场景里，这类弹簧通常不需要额外的紧固件固定，依靠两端并圈的端面和安装基座、被支撑构件的接触面摩擦力就能保持位置稳定，部分高速往复运动的工况下会搭配导向轴或者导向套，避免弹簧在高频往复过程中出现侧向弯曲，延长弹簧的疲劳寿命。
