十字轴式万向传动连接结构

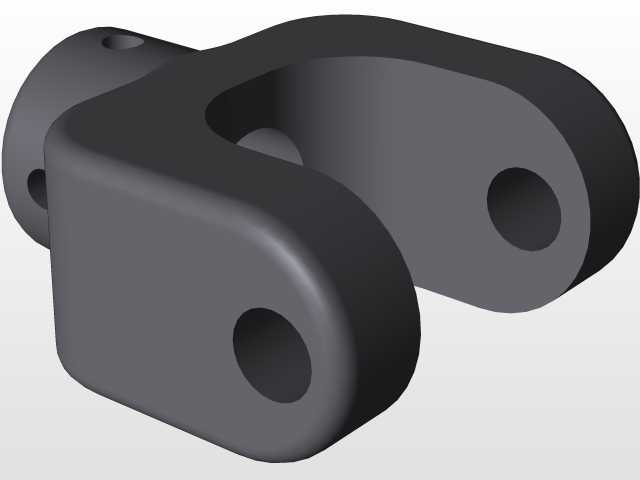

　　这类万向连接结构主要用于轴线存在夹角、工作中两轴相对位置会发生动态偏移的传动场景，在商用车底盘传动、工业设备变速输出端、农机动力传输、工程机械行走机构中都有广泛应用，核心作用是在两轴不同轴的工况下稳定传递旋转扭矩，避免刚性连接带来的轴系别劲、轴承过载、轴件断裂等问题。从结构设计来看，该连接采用十字轴作为核心传力件，两端的叉形接头分别与两侧轴段配合，十字轴的四个轴颈通过衬套与叉耳的安装孔配合，既可以实现周向的扭矩传递，又能允许两个接头绕十字轴中心在一定角度范围内摆动，补偿安装误差和工作中的位移偏差。设计过程中首先要确认额定传递扭矩的匹配性，叉耳的厚度、十字轴轴颈的直径都需要根据目标工况的峰值扭矩做强度校核，避免冲击载荷下出现叉耳开裂、

　　十字轴断裂的失效问题。安装边界方面，两侧轴段的配合直径需要与对接部件的轴孔尺寸匹配，接头处的锁紧结构采用螺栓夹紧的方式，安装时需要保证螺栓的预紧力符合设计要求，防止工作中出现轴段打滑、连接松脱的问题。结构的摆动角度范围是选型时的核心参数，需要根据实际安装时两轴的最大夹角确认，避免超角度使用导致衬套异常磨损、传动卡滞。日常工况中，这类连接结构需要承受交变扭矩和摆动带来的复合载荷，因此配合面的粗糙度、衬套的耐磨性能都会直接影响使用寿命，建模时需要重点还原十字轴与叉耳的配合间隙、锁紧螺栓的安装位置、轴段的配合公差，确保装配后可以实现预期的角度补偿功能，不会出现运动干涉。该结构的外形轮廓需要考虑周边部件的安装空间，摆动过程中叉体的外轮廓不能与周边的护罩、机架部件发生刮碰，因此在布局设计时需要预留足够的摆动余量，同时保证连接后的轴系动平衡满足高速传动的要求，避免运转过程中出现异常振动。
