车载圆形嵌入式辅助照明雾灯结构设计

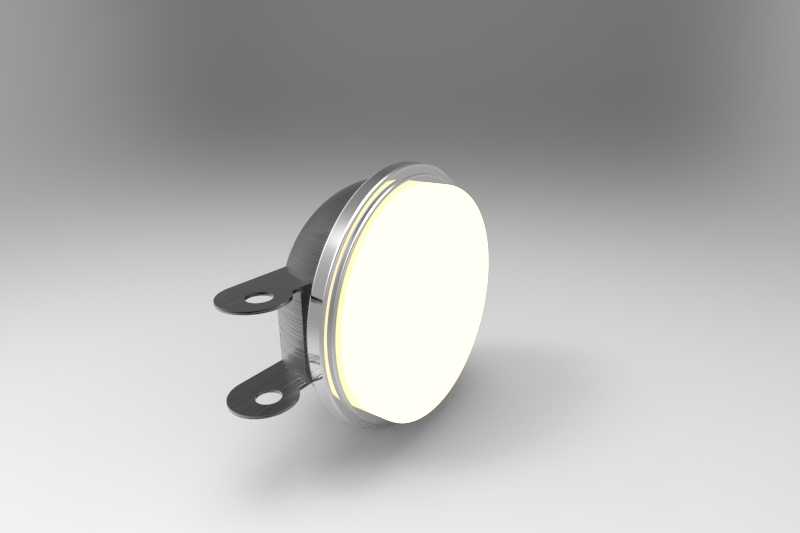

　　这款雾灯的结构设计围绕车载恶劣天气照明需求展开，核心作用是在雨雾、沙尘等能见度较低的行车场景下，提供穿透性更强的路面照明，同时避免灯光在雾气中形成漫反射光幕干扰驾驶员视线，适配乘用车、轻型商用车的前保低位安装场景。从安装边界来看，整体采用薄型圆形主体设计，背部延伸出两个带安装孔的固定支耳，支耳孔位间距匹配常规车型雾灯安装位的预留孔距，安装时无需额外改动保险杠原有安装结构，直接通过螺栓即可完成固定，主体嵌入保险杠预留的圆形安装槽内，外露发光面与保险杠外曲面保持齐平，既降低行车风阻，也能避免行驶中飞溅的碎石直接冲击灯体边缘。设计阶段优先考虑了灯体的密封适配性，发光面边缘做了环形压边结构，可卡装密封胶圈，填补灯体与安装槽之间的缝隙，

　　阻止雨天行车时的积水、洗车时的高压水冲入灯腔内部，避免电路受潮短路。发光面采用匀光扩散结构，能将内部光源发出的光线均匀打散，形成宽幅近距照明带，照射范围覆盖车辆前方近距离的两侧路面，弥补远光灯在低能见度场景下照射范围过高、路面辨识度不足的问题。支耳结构做了弯折加强处理，在灯体背部形成稳定的三角支撑结构，车辆行驶过程中产生的持续振动可通过支耳传递到保险杠安装基体上，避免灯体长期受振出现连接松动、发光面偏移的问题。灯体背部预留了接线端子的安装空间，接线方向朝向车身内侧，方便与车辆原有照明线束对接，无需额外弯折线束预留过长余量。整体外形的曲面过渡做了顺滑处理，没有尖锐凸起结构，安装后不会在保险杠位置形成突兀的结构突出，

　　兼顾照明功能与整车外观的协调性。在结构建模过程中，对安装支耳的受力做了模拟验证，确认在常规颠簸路况下支耳的形变量处于安全范围内，不会出现断裂失效的问题，发光面的弧度匹配多数车型前保险杠的曲面曲率，安装后贴合度更高，减少后期调整的工作量。
