学生方程式赛车后部直立式安装支座结构

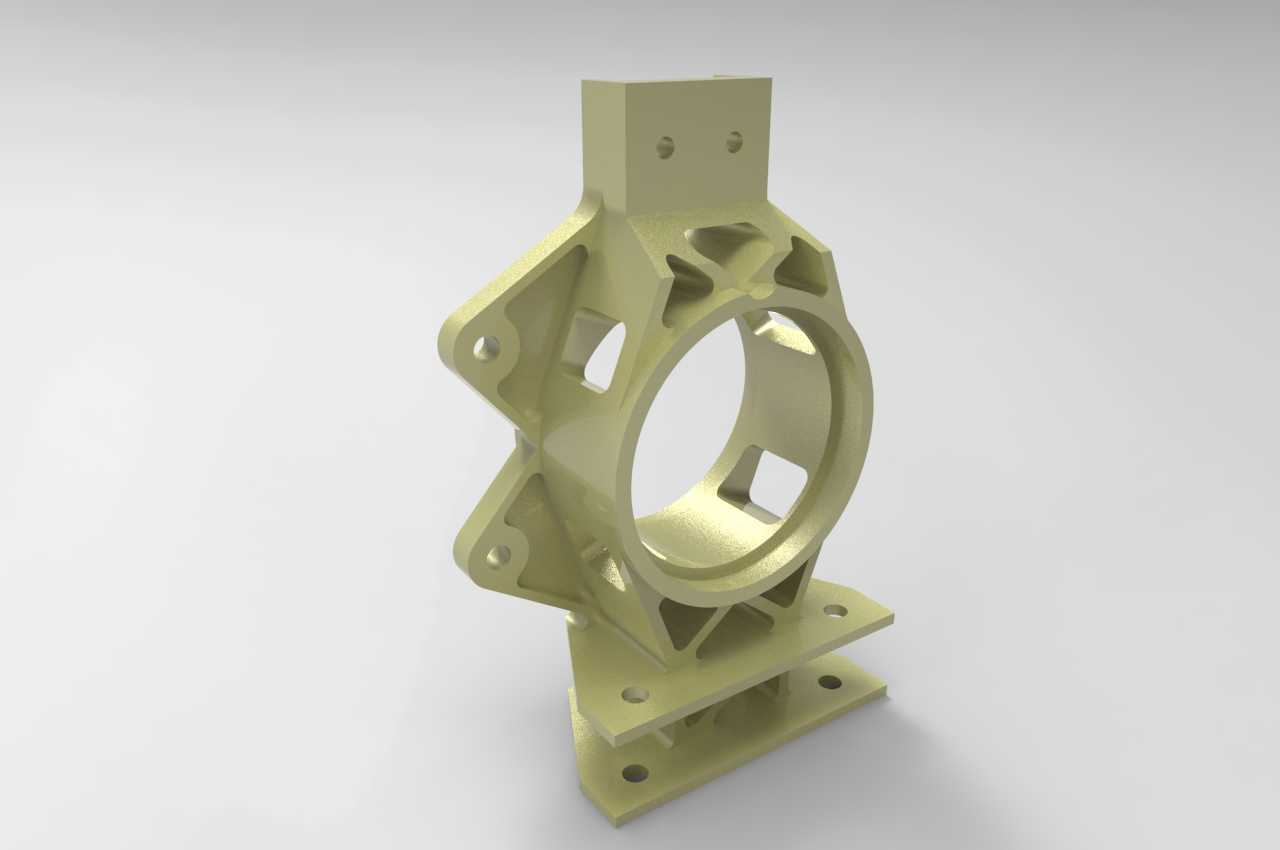

　　该结构件应用于大学生方程式赛车后部动力总成与底盘的连接区域，属于底盘承载类核心连接件，主要承担动力单元输出端的载荷传递、后悬置点位的定位支撑功能，同时兼顾后部空气动力学套件的安装基准作用。在赛车实际运行工况中，该部件需要同时承受急加速时的纵向冲击、过弯时的侧向载荷以及制动过程中的反向力矩，因此结构设计阶段优先考虑了载荷路径的优化，将上部安装耳片的受力通过两侧加强筋直接传导至底部安装底板，避免应力集中导致的结构失效。从设计思路来看，该构件采用了拓扑优化后的镂空结构，在保证整体刚度满足赛事载荷要求的前提下，尽可能去除非承载区域的材料，中部大尺寸环形结构用于容纳动力单元的输出端轴承座，环形内壁预留了轴承安装的定位台阶，

　　保证装配同轴度公差控制在0.02mm以内。两侧的带孔耳片分别用于连接后悬置拉杆与防倾杆固定点，每个安装孔位都设计了局部加厚的凸台，避免螺栓紧固时出现局部压溃变形。底部安装底板设置了四个对称分布的安装孔，孔位间距严格匹配车架后部钢管的焊接点位，安装面预留了0.5mm的机加工余量，用于后期装配时调整接触面平面度，保证与车架贴合间隙不超过0.1mm。上部的方形安装座用于固定后部传感器线束支架与散热管路固定卡扣，座体上的两个小孔为线束扎带的穿装预留空间，避免赛车行驶过程中线束晃动干涉运动部件。整体结构的外形轮廓充分考虑了后部轮胎跳动的包络空间，所有外边缘都做了R3以上的圆角过渡，既减少应力集中，也避免尖锐边角在装配维护时划伤操作人员。

　　在实际装配场景中，该部件通过底部四个螺栓与车架后段的焊接支座刚性连接，中部环形结构与动力单元壳体采用止口定位后周向螺栓紧固，两侧耳片分别通过球头铰接连后悬与防倾杆，安装完成后需要保证动力单元输出轴与主减速器输入轴的同轴度误差在允许范围内，避免传动过程中出现额外的振动损耗。结构的壁厚设计根据不同区域的受力大小做了差异化处理，主承载路径上的筋条厚度设置为4mm，非承载区域的侧壁厚度为2.5mm，在控制整体重量的同时保证各工况下的结构强度满足赛事安全要求，经过台架振动测试与赛道实车验证，该结构在连续颠簸、高速过弯等极限工况下未出现变形或开裂问题，能够稳定承担设计载荷范围内的所有受力需求。
