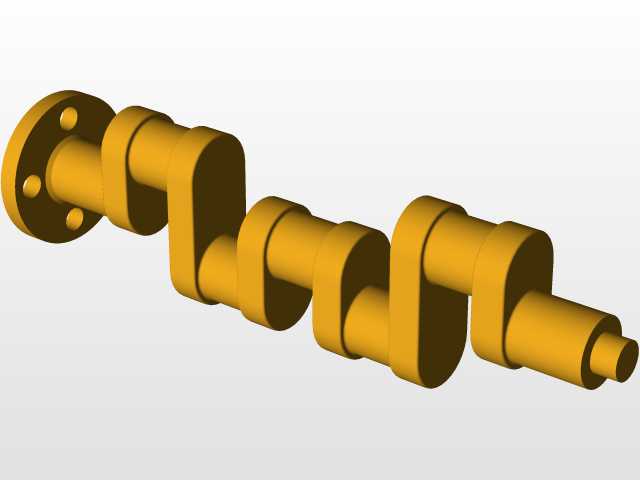

火车动力传动用曲轴结构三维设计

　　在轨道交通内燃机车动力单元的设计环节中，曲轴作为承接活塞往复运动、转化为旋转扭矩输出的核心传动部件，其结构合理性直接决定了整套动力系统的运行寿命与动力输出稳定性。这套曲轴结构的设计，首先围绕内燃机车多缸排布的做功顺序完成曲柄相位角的匹配，每段曲柄销的偏移角度严格对应气缸点火间隔，保证各缸做功冲程的扭矩输出能够连续叠加，避免动力输出过程中出现明显的扭矩波动，减少传动端的冲击载荷。从安装边界来看，曲轴输入端采用带螺栓孔的法兰结构，法兰端面的定位止口尺寸与飞轮壳的安装位完全适配，法兰上的均布螺栓孔按照扭矩传递等级匹配对应规格的高强度螺栓，保证动力输入侧的连接刚性，避免高速运转过程中出现连接松动。输出端采用阶梯轴结构，

　　轴径尺寸依次匹配正时齿轮、机油泵驱动齿轮、输出端轴承的安装公差，各轴段的退刀槽、圆角过渡都按照疲劳强度要求做了圆弧处理，减少应力集中带来的断裂风险。在功能特性设计上，每段主轴颈与曲柄销的油道孔做了连通设计，压力机油能够通过主轴颈的油道直接输送到曲柄销的轴承配合面，保证高转速工况下摩擦副始终处于良好润滑状态，避免干摩擦造成的轴瓦烧蚀。曲柄臂的厚度与配重结构经过动平衡校核，每块配重的偏心质量刚好抵消对应曲柄销与活塞连杆组往复运动产生的惯性力，将曲轴高速运转时的整机振动控制在合理区间。设计过程中还充分考虑了维修拆装的便利性，各轴段的轴承安装位都预留了标准拉马的操作空间，输入端法兰的螺栓孔位置避开了机体内部的加强筋结构，

　　拆装时不需要额外拆解周边附属部件即可完成曲轴的吊装作业。整套结构的尺寸链完全匹配内燃机车发动机机体的内部安装空间，曲轴的轴向窜动间隙通过止推片的安装位尺寸进行约束，径向跳动公差按照内燃机曲轴的行业标准设定，既保证运转过程中的灵活性，又避免间隙过大造成的异常磨损。
