自行车车架有限元分析结构设计

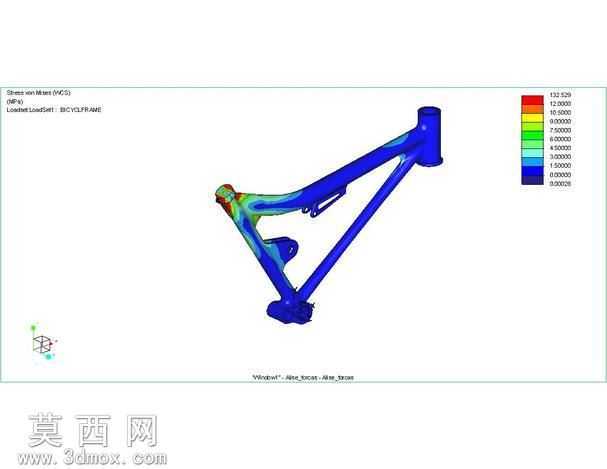

本作品针对自行车车架结构开展三维建模与有限元仿真分析工作，首先依托三维建模环境完成车架整体几何构型的搭建，精准还原车架各管件的连接形态、安装接口与空间布局，对车架头管、上管、下管、座管、后叉等核心受力部件的轮廓尺寸、过渡圆角、连接节点进行精细化建模，保证几何模型与实际车架结构的一致性，为后续仿真分析提供准确的几何基础。建模过程中对非关键的细小工艺特征进行合理简化，在不影响整体力学传递路径的前提下提升仿真计算效率，同时保留所有核心受力区域的结构细节，确保仿真结果能够真实反映车架实际受力状态。完成几何建模后进入仿真分析模块，为车架模型赋予对应金属材料的力学属性，包括弹性模量、泊松比、密度等核心参数，根据自行车实际使用过程中的典型受力工况，在车架对应位置施加符合实际场景的约束与载荷，模拟骑行过程中车架承受的骑乘者重力、路面冲击载荷、传动系统反作用力等多种受力情况。网格划分阶段针对车架应力集中的关键区域进行网格加密处理，在管件连接节点、载荷施加位置等区域细化网格尺寸，保证计算精度，在非关键受力区域采用相对稀疏的网格平衡计算效率。求解计算后通过后处理模块生成车架整体应力分布云图，以彩色色谱直观呈现不同区域的应力数值大小，清晰识别出车架高应力区域与低应力区域的分布规律，同时输出位移变形结果，掌握车架在载荷作用下的变形趋势与变形量。通过本次仿真分析能够直观掌握车架结构的力学性能表现，验证现有结构设计的强度是否满足使用要求，定位结构中存在的应力集中薄弱位置，为后续车架结构的优化改进提供量化的数据支撑，可指导设计人员针对性调整管件壁厚、优化连接节点过渡形态、调整管件截面参数，在保证车架结构强度与刚度满足使用要求的前提下，实现车架的轻量化设计，提升自行车产品的综合使用性能。
