树莓派配套摄像机嵌入式安装防护外壳

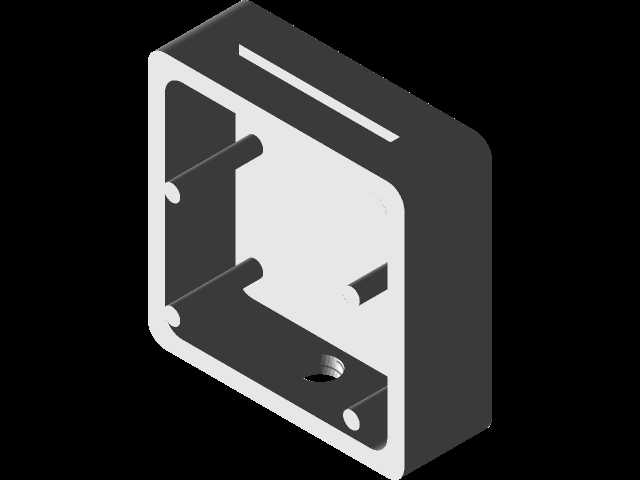

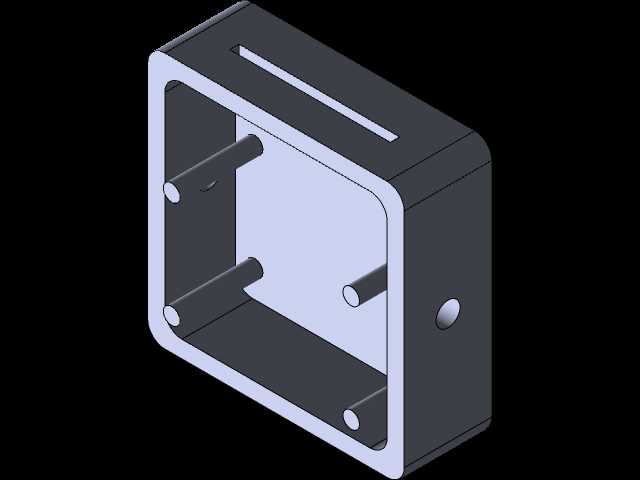

　　这款外壳是为适配树莓派平台外接摄像模块开发的嵌入式防护结构，日常应用场景覆盖桌面环境监测、小型智能视觉节点搭建、DIY智能设备视觉单元集成、教学实验平台视觉模块防护等多个方向，能够在常规室内使用场景下为摄像核心板件提供物理防护，避免排线拉扯、灰尘堆积、意外磕碰对核心成像元件造成损伤。从结构设计逻辑来看，外壳采用框式围合结构，主体腔体预留了足够的板件安装空间，内部设置的四根定位柱对应摄像模块的标准安装孔位，装配时无需额外辅助固定件，直接将摄像板对准定位柱推入即可完成板件定位，定位柱的高度经过匹配计算，能够保证摄像模块的镜头位置与外壳前端预留的开孔精准对齐，不会出现镜头偏移、成像被边框遮挡的问题。

　　外壳顶面预留的长条形开槽是专门为排线走线设计的通道，装配完成后FPC排线可以顺着开槽平顺引出，连接到树莓派主板的对应接口，开槽宽度经过适配，既能够保证排线顺利穿过，又不会留出过大缝隙导致灰尘进入腔体内部，同时开槽边缘做了微小的圆角处理，避免尖锐棱边刮伤排线外层绝缘层，造成线路接触不良的问题。外壳侧面预留的小圆孔是状态指示灯的透光位，对应摄像模块的工作状态指示灯位置，装配后无需额外开孔就可以直接观察到模块的供电、工作状态，方便调试阶段快速判断设备运行情况。从安装边界来看，外壳整体为方正的框型结构，外部轮廓尺寸紧凑，能够嵌入到多数小型智能设备的预留安装位中，外壳侧壁厚度均匀，既保证了整体结构强度，不会因为轻微挤压出现形变，

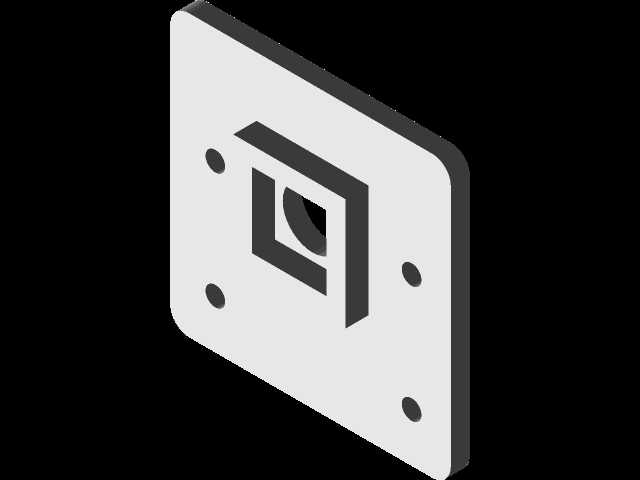

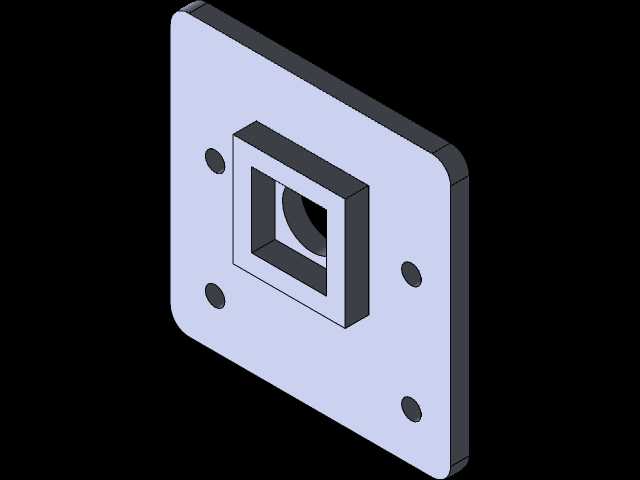

　　又不会占用过多的安装空间，适配小型化DIY设备的空间设计需求。结构设计上没有多余的装饰性特征，所有结构特征都服务于装配与使用需求，框体的前端边框略高于腔体内部平面，装配后能够在镜头周边形成一圈防护边，避免镜头直接接触外部平面被刮花，同时边框的平面度经过控制，能够保证外壳安装到固定平面时贴合紧密，不会出现歪斜导致镜头角度偏移的问题。内部腔体的边角做了小尺寸倒角处理，既方便注塑生产时的脱模工序，又能够避免板件安装时被尖锐边角刮伤元器件，定位柱的端面做了微小的斜度导向，安装板件时可以快速对准孔位，降低装配难度。
