CT10穿芯式小型电流互感器结构设计

　　在低压配电、工业控制板卡、小型电源模块的电流采样回路里，这类穿芯式微型电流互感器是非常常见的电量检测元件，核心作用是把回路里的大电流按固定变比转换成毫安级的小信号，供给后续的计量芯片、保护电路或者控制单元做信号处理，既可以实现强弱电之间的电气隔离，避免主回路高压串入控制侧损坏弱电器件，也能把电流信号调整到控制电路适配的输入范围，保证采样精度与设备运行安全。

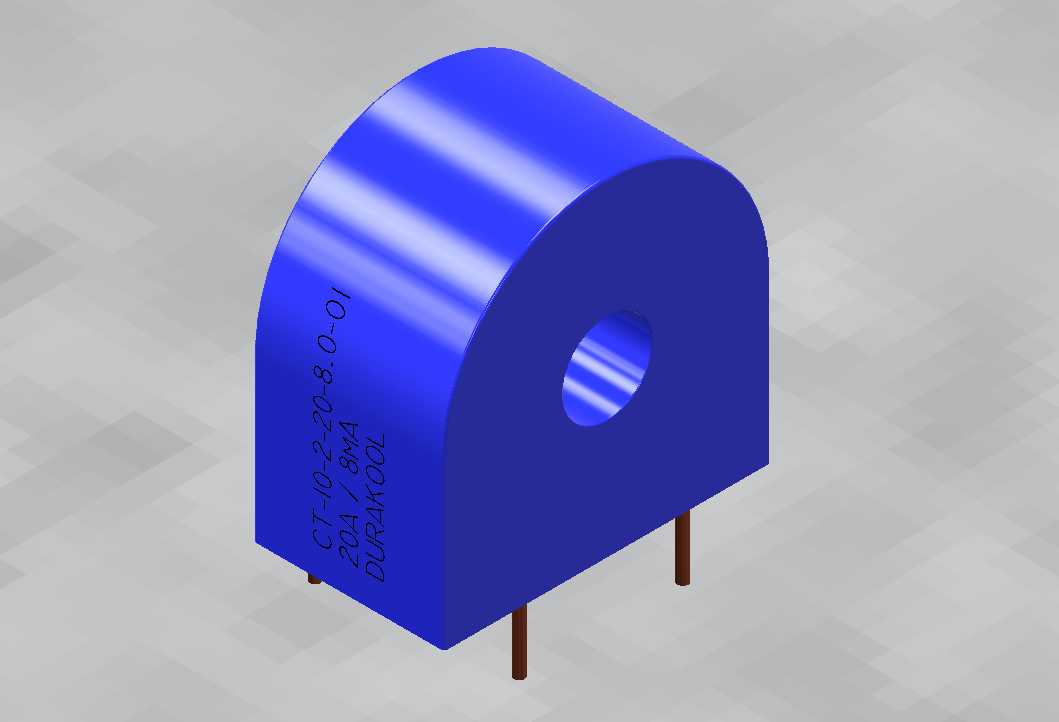

　　做这个元件的三维建模时，首先要考虑的是实际生产装配与PCB安装的边界约束，不能只照着外形轮廓画个外观件。整体外形采用半圆弧顶加直边底座的结构，不是随意做的造型：顶部的半圆弧结构是为了适配内部环形磁芯的绕制空间，环形磁芯是电流互感器的核心电磁部件，穿芯孔的位置要和磁芯中心完全同轴，保证一次侧导线穿过时，磁路的耦合均匀性，减少偏心带来的角差与比差，影响采样精度。底座做平直结构是为了贴合PCB板面安装，底部伸出的两根插针是二次侧绕组的引出端，插针的间距、直径、伸出长度都要符合PCB直插元件的通用焊盘设计规范，插针根部做了限位凸台，装配时可以卡在PCB板面，控制元件插装高度，避免波峰焊时元件歪斜或者浮高。

　　从安装边界来看，这类元件属于PCB板载直插元件，整体高度要控制在板上元件的常规限高范围内，不会和周边的电容、芯片、接插件产生装配干涉；穿芯孔的内径尺寸要匹配常用的一次侧导线线径，不管是单股硬线还是多股软线，都能顺利穿过，不会出现导线穿入困难或者间隙过大导致的位置偏移。外壳采用全包覆的绝缘结构，把内部绕制好的磁芯绕组完全密封在绝缘壳体内，一方面可以固定绕组与磁芯的相对位置，避免运输、装配过程中绕组移位影响电磁性能，另一方面可以增强元件的绝缘性能，满足低压电器的爬电距离与电气间隙要求，防止一次侧和二次侧之间出现击穿风险。

　　建模过程中要注意几个容易被忽略的细节：外壳侧面的标识区域要预留足够的平面空间，用来印刷变比参数、型号、极性标识，生产时丝印工序可以清晰标注参数，避免安装时出现极性接反的问题——电流互感器的极性接反会导致采样信号反向，轻则计量数据错误，重则会导致保护电路误动作，引发设备故障。外壳的壁厚要均匀，避免注塑生产时出现缩痕、缺料的问题，拐角处做小圆角过渡，既可以减少注塑应力集中，也能避免装配时尖锐边角划伤操作人员或者导线绝缘层。

　　在实际选型应用中，这类20A/8mA变比的互感器，通常用在额定电流20A以内的交流回路里，比如小型变频器的输出电流检测、充电桩的模块电流采样、家用智能电表的电流计量、UPS电源的负载电流监测等场景。和开合式互感器相比，这种固定式穿芯结构的成本更低，精度一致性更好，适合批量生产的板卡集成；和分流器采样方案相比，它具备电气隔离的优势，不需要额外做隔离放大电路，能简化控制板的布线设计，降低电路的EMC干扰风险。

　　设计建模时还要考虑元件的公差配合，插针和外壳的配合要做过盈设计，保证插针不会受外力出现松动或者转动；外壳上下盖的扣合结构要定位准确，装配后不会出现错位缝隙，满足防尘防护的基本要求。另外，元件的重心要落在两根插针的中心连线上，过波峰焊时不会因为重心偏移出现元件倾斜，保证焊接后元件垂直于PCB板面，不会和周边元件产生位置干涉。很多新手建模时容易忽略插针的位置度要求，实际生产中如果插针位置偏差超过0.2mm，就会出现插装困难，甚至无法插入PCB焊盘的问题，所以建模时要严格按照直插元件的引脚位置度公差做基准约束，以穿芯孔中心为设计基准，标注插针的相对位置尺寸，保证批量生产的一致性。
