钢管桁架式赛车防滚架焊接结构

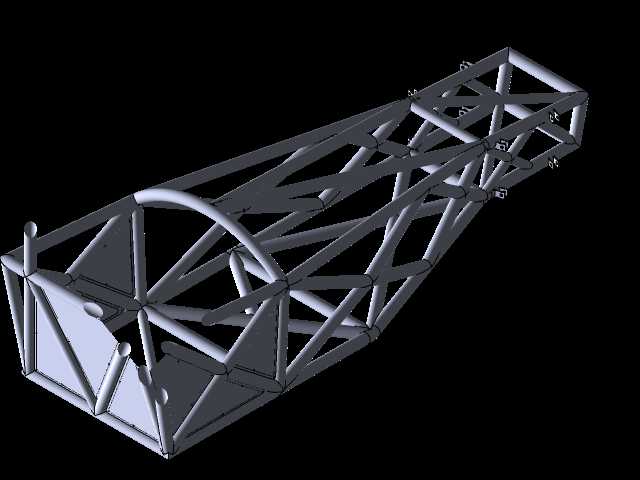

　　这类空间桁架式防滚架结构，主要应用于非承载式车身的场地赛车、越野改装车以及自制特种作业车辆的乘员舱防护场景，核心作用是在车辆发生翻滚、侧向撞击时构建刚性生存空间，同时承担整车动力总成、悬架系统、覆盖件的安装承载功能，替代传统冲压焊接式车身的承载作用。设计过程中优先采用三角形空间桁架构型，从根源上规避四边形结构的受力失稳问题，所有主承力杆件的交汇节点均做共线处理，避免杆件承受附加弯矩，让管材仅发挥轴向拉压的材料性能优势，最大化降低结构冗余重量。主环、前环、侧边防撞斜撑、顶部斜撑的排布完全贴合车辆碰撞受力的传力路径，侧向撞击时载荷可通过斜撑快速分散到整个桁架结构，避免局部杆件应力集中发生断裂；

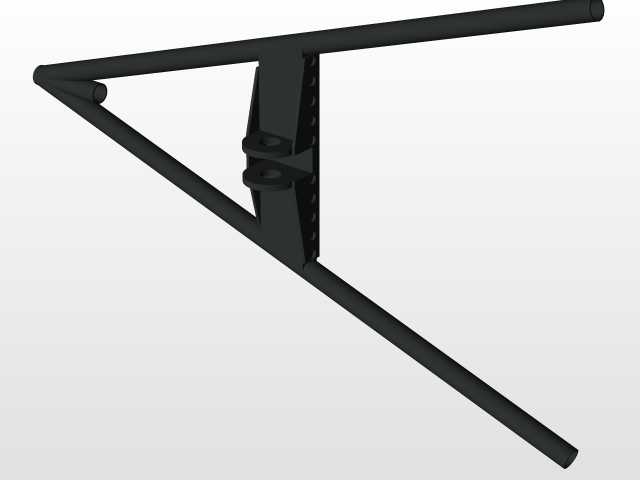

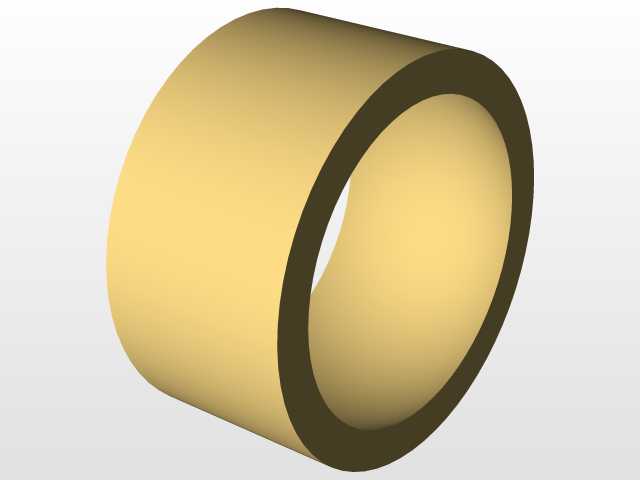

　　翻滚工况下顶部的交叉斜撑可将顶部冲击力快速传导至两侧主纵梁，再通过底盘安装点传递到悬架与地面，防止乘员舱发生侵入性变形。本次设计选用的两种规格管材分别对应不同承载需求，50x2规格管材用于主环、前后纵梁等主承力路径，38x2规格管材用于斜撑、辅助加强筋等次要承力部位，在保证整体扭转刚度满足赛事要求的前提下，尽可能降低结构自重，适配赛车轻量化的设计需求。设计过程中提前预留了悬架安装吊耳的焊接位置，所有吊耳的安装孔位同轴度、安装面平面度均在建模阶段做了公差匹配，避免后期焊接加工后出现装配错位问题；同时预留了仪表台、座椅、安全带安装点、油箱固定位的安装接口，所有接口均采用标准件连接设计，方便后期改装调整。

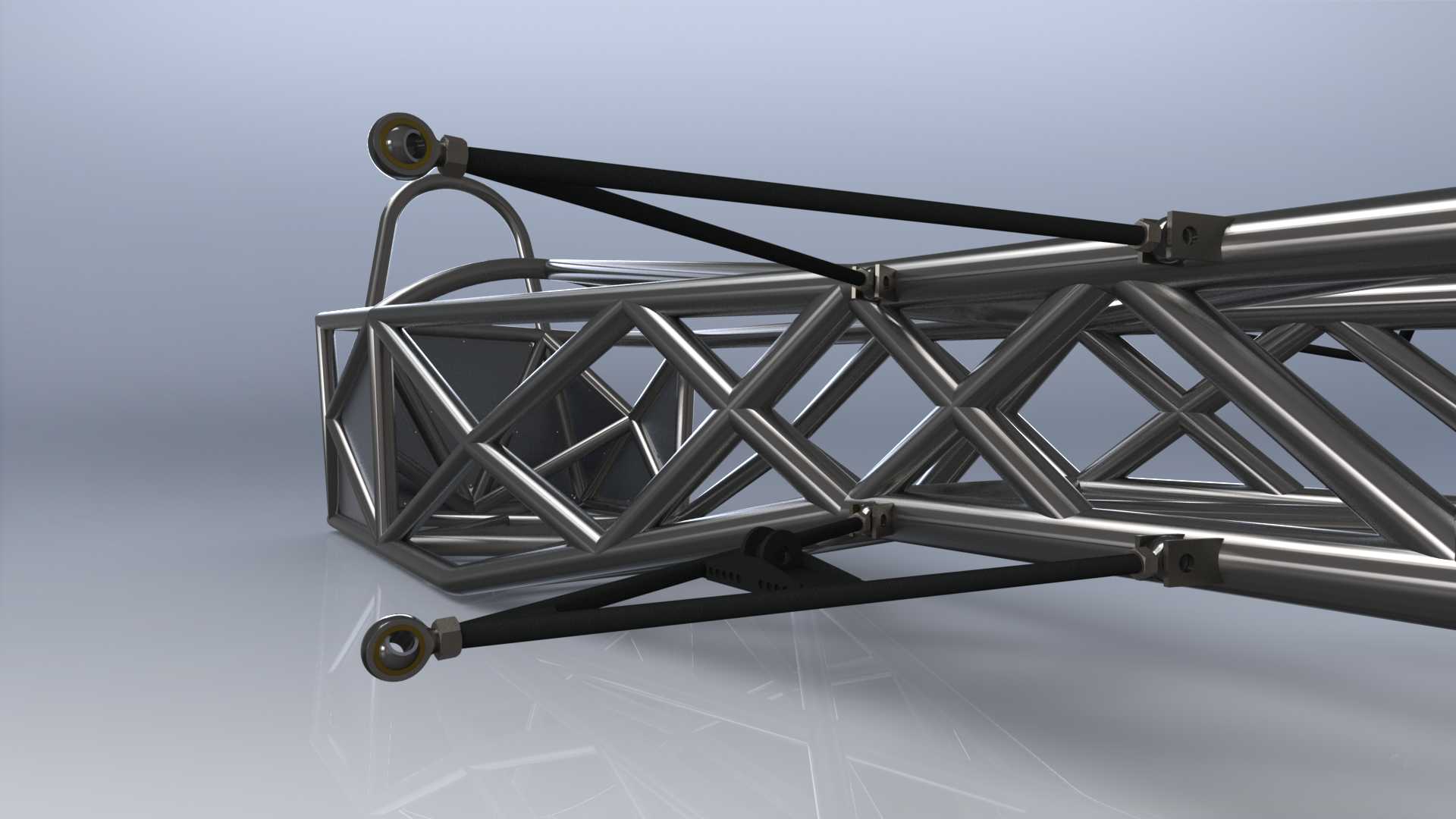

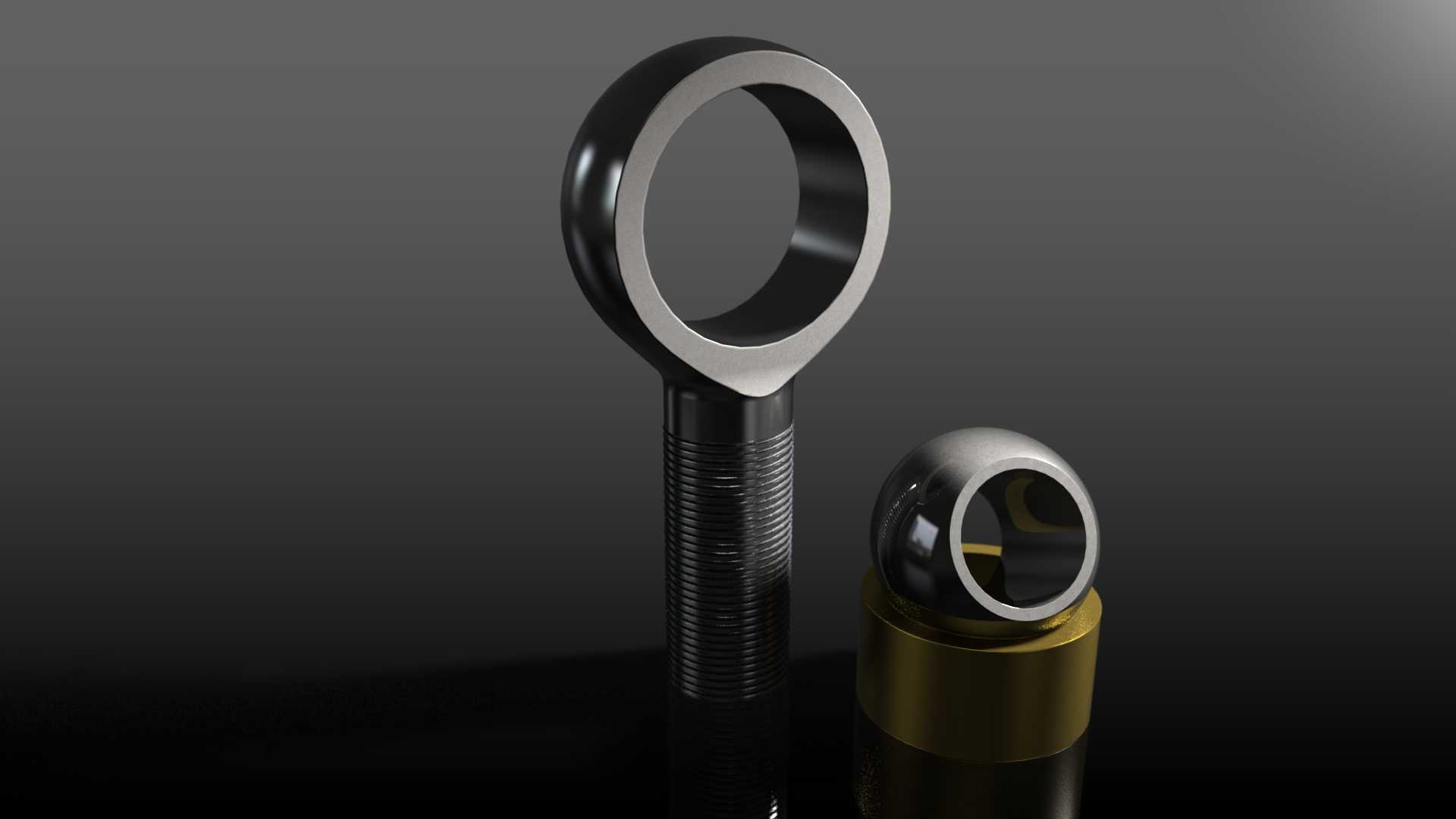

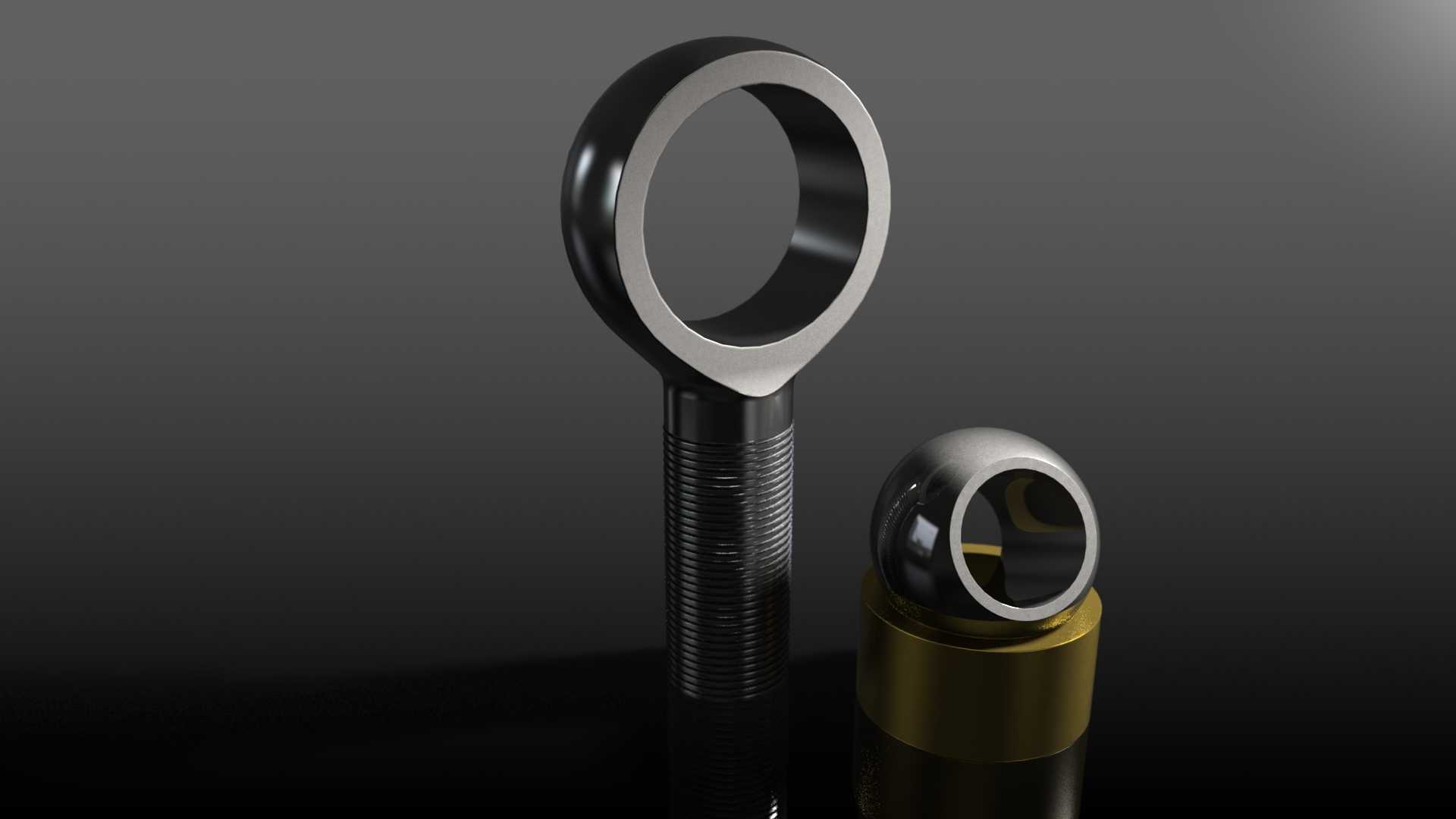

　　建模阶段对所有焊接接头做了统一的轮廓规范，配套的焊接件轮廓库可直接调用生成不同角度的相贯线切口，减少后期管材切割的放样工作量，端部的标准连接端头可直接适配不同规格的杆端关节轴承，方便悬架推杆、稳定杆等部件的连接装配。需要注意的是，该结构未包含侧面板、背板等覆盖件设计，后期装配时需根据实际赛事规则、整车外廓尺寸要求单独设计覆盖件的安装支架，避免覆盖件与桁架杆件发生运动干涉；安装边界方面，该结构的底部安装点需与底盘主纵梁做满焊连接，焊缝高度需匹配管材壁厚，所有安装点的位置需与整车质心位置匹配，避免出现轴荷分配偏差影响操控性能。
