立式快速压紧双联夹具结构设计

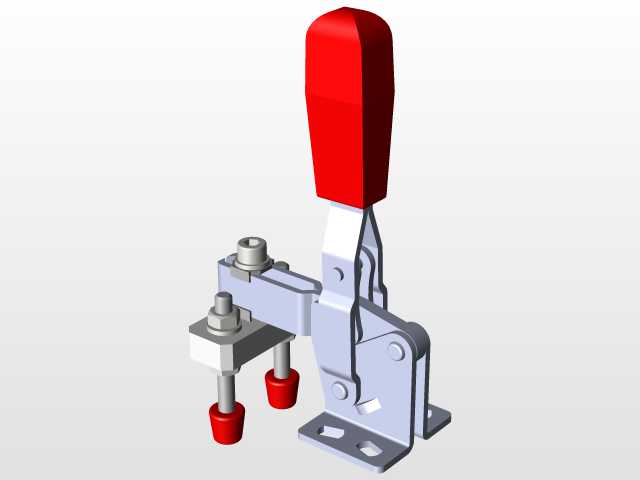

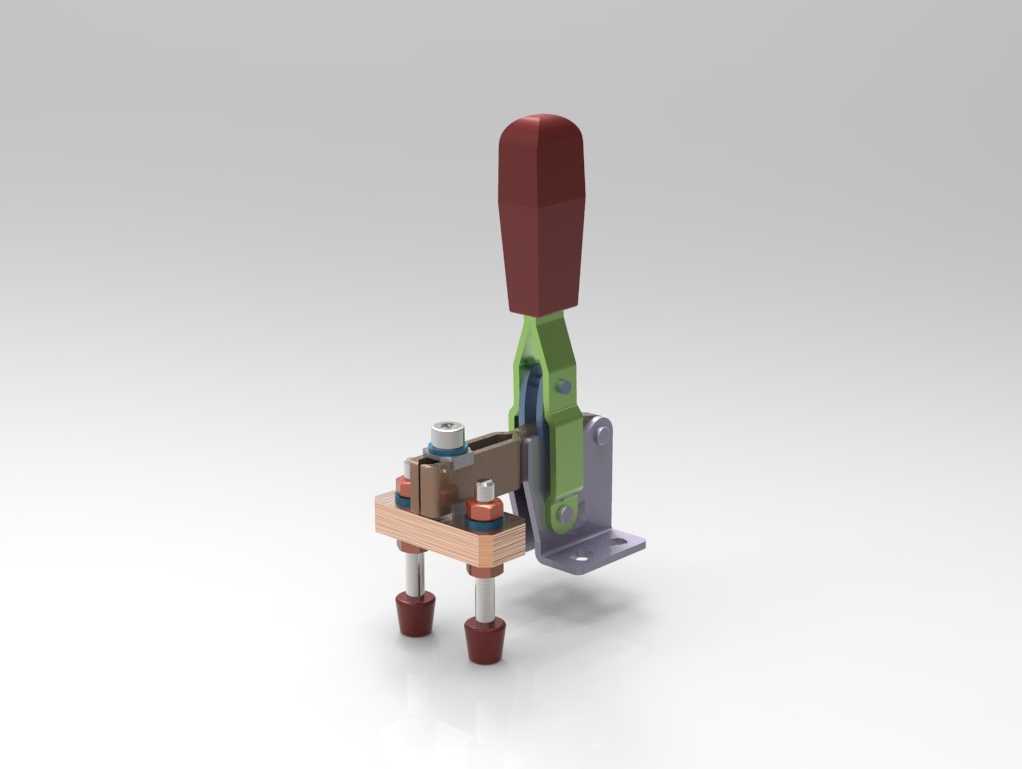

　　这款立式肘节式双联压紧夹具，是工装夹具领域里针对小尺寸工件多点位同步压紧需求开发的实用结构，在电子零部件装配、小型五金件铆接、塑胶件粘接定位、线束压合工位等场景中应用十分广泛，尤其适合需要同时对工件两个相邻点位施加均匀压紧力的工序，能有效避免单点压紧带来的工件翘曲、移位问题，大幅提升装夹效率与定位一致性。从结构设计逻辑来看，该夹具采用了经典的肘节过死点锁止原理，操作端的长柄设计充分考虑了人手操作的施力习惯，握持段做了圆润的包覆处理，操作时扳动行程短，锁止后不会因为加工过程中的振动出现松脱，松开时只需反向扳动手柄即可快速解锁，单次装夹操作耗时不到一秒，相比传统的螺栓压紧、压板锁紧结构，操作效率提升数倍。双联压头的布局经过了受力优化，

　　两个压头的中心距适配常见小型工件的压紧点位间距，压杆末端采用了软质耐磨触头，接触工件时不会刮伤工件表面，同时能补偿一定的工件厚度公差，保证不同批次厚度存在小幅偏差的工件都能获得稳定的压紧力。安装底座采用带安装孔的L型折弯结构，安装边界清晰，底座上的两个长圆孔可以适配一定范围内的安装位置调整，方便在不同的工装板、工作台面上进行固定，不需要额外制作复杂的转接座。整体结构的运动副都做了间隙优化，铰接位置的销轴配合精度控制在合理范围，既保证扳动时无卡滞，又不会出现过大的旷量，长期重复使用后也能保持稳定的压紧精度。压臂部分采用了高强度钣金折弯成型，在保证结构强度的同时控制了整体重量，不会因为自身重量过大导致操作费力，

　　各连接部位的紧固件都采用了防松设计，适应车间内高频次操作的使用环境。在实际产线应用中，这类夹具常被成组布置在装配工装板上，配合定位销对工件进行预定位后，操作人员只需依次扳动夹具手柄即可完成全部装夹动作，不需要额外的工具辅助，大幅降低了操作人员的技能要求，也减少了装夹辅助时间占比，对于小批量多品种的生产场景，只需要更换对应位置的压头或者调整压杆伸出长度，就可以适配不同规格的工件装夹需求，具备很强的通用性。
