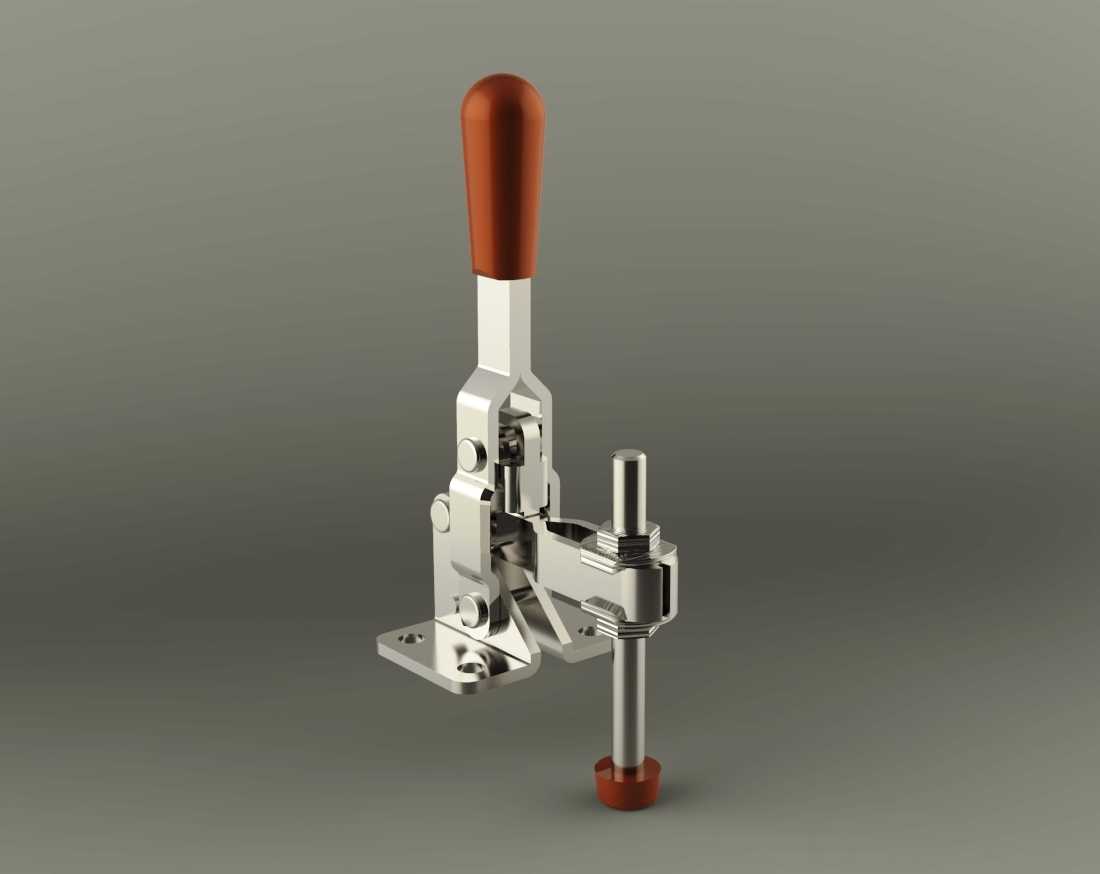

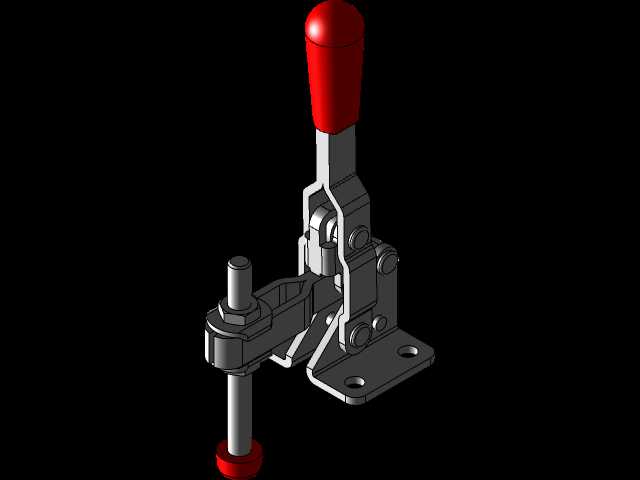

垂直式快速夹钳施奈尔压紧扳手结构

　　这款垂直式手动压紧夹钳，是工装夹具领域应用极广的标准压紧元件，日常在焊接工装台、木质家具组装工位、PCB测试治具、小型零件铣削装夹场景中都能见到它的身影，核心作用是通过肘节机构的死点锁止特性，在手动施加较小操作力的前提下，输出稳定的大吨位压紧力，避免加工或装配过程中工件出现位移、翘曲问题。从结构设计逻辑来看，它采用了经典的垂直式肘节连杆传动方案，操作手柄向上抬起时夹钳自动松开，向下压合到垂直位置时，连杆机构刚好越过力学死点，此时即便压紧端受到工件的反向回弹作用力，夹钳也不会自行松脱，锁止可靠性远高于普通的螺旋压紧结构，操作效率比传统螺栓压板快4到6倍，非常适合需要频繁拆装工件的批量作业工位。安装底座采用带沉头孔的法兰式设计，

　　两个安装孔的孔位间距符合行业通用的快速夹钳安装尺寸规范，用户可以直接通过内六角螺栓将夹钳固定在工装铝板、铸铁平台或者治具基板上，不需要额外加工定制转接板，降低了工装搭建的成本与周期。压头部分采用带橡胶缓冲垫的可调螺杆结构，螺杆表面轧制有标准细牙螺纹，用户可以根据被压紧工件的实际厚度，旋转调整压杆的伸出长度，适配不同高度差的工件装夹需求，端部的橡胶垫可以避免刚性压头刮伤工件表面，尤其适合铝合金件、亚克力板、印刷电路板这类易刮伤材质的装夹作业。整个夹钳的受力部件均采用冲压碳钢件加工，铰接位置通过铆接销轴连接，活动部位预留了合理的配合间隙，长期反复操作也不会出现卡滞问题，手柄部分套有绝缘防滑胶套，即便手上沾有机油、切削液也能稳定施力，

　　不会出现打滑脱手的情况。在实际选型使用时，需要注意夹钳的压紧行程范围，这款夹钳的压杆有效行程可以满足大部分100mm以内厚度差的工件装夹需求，安装时需要保证压头的压紧点落在工件的刚性支撑区域上方，避免压紧力导致薄壁工件出现变形，同时要定期给铰接销轴位置添加少量润滑脂，减少铰接部位的磨损，延长夹钳的整体使用寿命。
