立式砂带磨削打磨设备结构设计

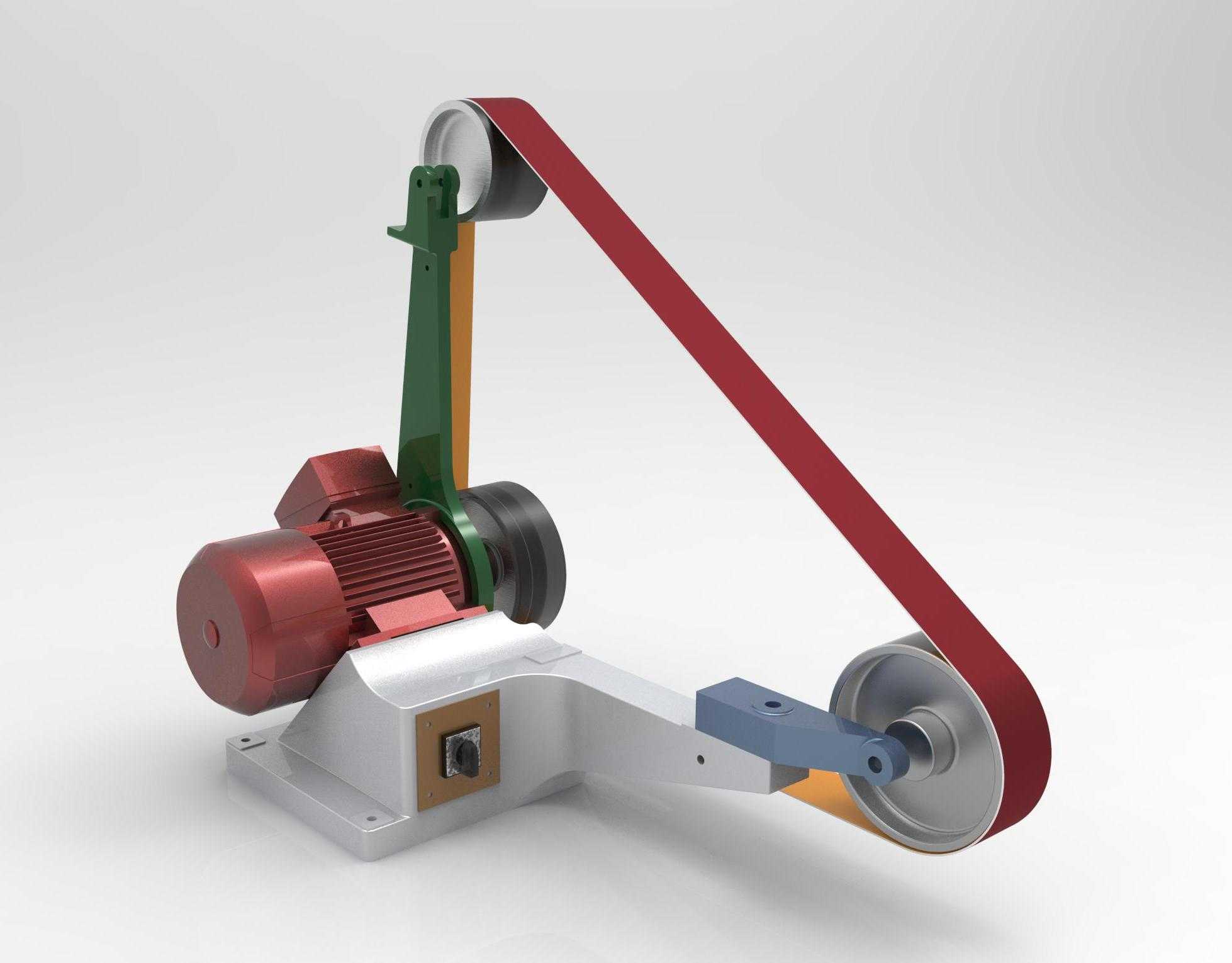

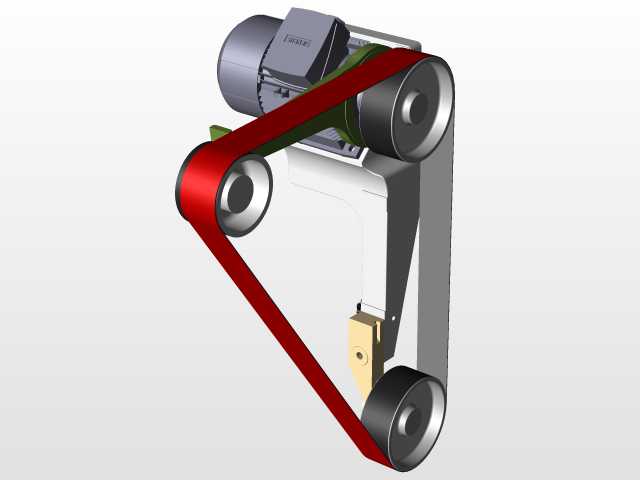

　　这款砂带打磨设备的结构设计，核心围绕小型五金加工、机加工后序毛刺清理的实际作业场景展开，日常可适配金属工件焊缝打磨、冲压件飞边去除、小型铸件表面整平、非金属件边缘修磨等多类作业需求，相比传统手持角磨机打磨，接触轮式的砂带作业接触面更均匀，不会出现局部过磨烧蚀工件表面的问题，作业过程中砂带的线速度稳定，打磨后的表面粗糙度一致性更好，能有效降低后续精抛工序的工作量。从结构布局来看，设备采用驱动电机与接触轮分体式悬臂布局，驱动端直接搭配橡胶包覆的主动轮，通过张紧结构调整砂带张紧度，避免砂带高速运转时出现跑偏、打滑的问题，悬臂端的从动轮采用可调角度设计，可根据打磨作业的接触需求调整接触角度，既可以用砂带的平面段完成大平面工件的整平打磨，

　　也可以利用从动轮的圆弧接触面完成异形曲面、管件外壁的弧度打磨作业，适配不同外形工件的加工需求。设备的底座采用一体式铸铁结构设计，安装时可通过底座的四个安装孔直接固定在工作台或者专用机架上，安装边界预留了足够的紧固件操作空间，日常维护更换砂带时，只需松开张紧端的锁紧结构即可快速完成砂带更换，无需拆解额外的防护结构。设计过程中特意将电机的安装位置做了下沉处理，整机重心落在底座中心区域，高速运转时的整机振动幅度控制在合理范围内，作业时无需额外加装配重块即可保证运行稳定性，电机输出轴与主动轮采用直连传动结构，省去了中间皮带传动的动力损耗，动力传递效率更高，同时减少了传动环节的易损件数量，降低日常维护的频次。

　　设备的工作台面预留了工件靠模的安装位置，针对批量小件打磨作业时，可加装专用靠模来固定工件进给位置，保证批量工件打磨尺寸的一致性，砂带的运转方向做了定向设计，打磨产生的废屑会顺着砂带运转方向朝向设备前侧下方排出，可搭配集尘接口接入车间除尘系统，避免打磨废屑飞溅影响作业环境。整机的结构件多采用标准化型材与板材加工，大部分零部件都可采用常规机加工工艺完成制作，没有特殊的异形定制结构，生产装配难度较低，适合小型加工厂自行制作或者作为标准打磨工位的配套设备使用，针对不同的打磨材质需求，只需更换对应目数的砂带即可完成粗磨、半精磨、精磨等不同工序的作业切换，无需调整设备的整体结构参数。
