分体式多安装位轴承支撑固定座结构

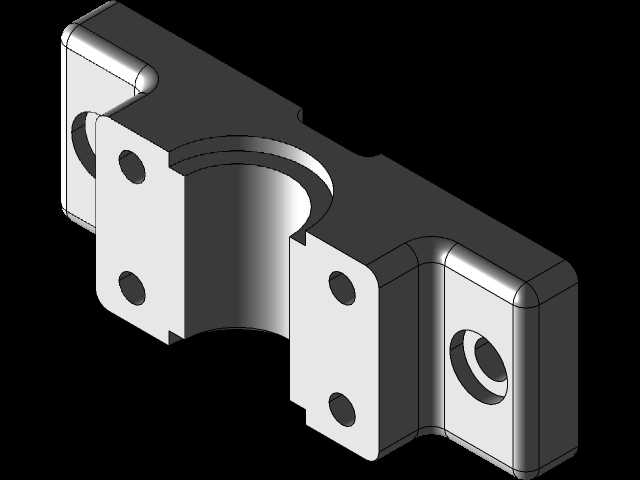

　　这类轴承支撑座在常规输送线、小型工装传动组、非标自动化单机的转轴布局里十分常见，不同于整体式轴座只能从轴端穿装的局限，该分体环抱式结构可以在轴系中段完成支撑固定，不需要拆解整根传动轴就能完成轴承的更换与座体维护，在设备后期运维环节能省下不少拆装工作量。从结构设计逻辑来看，座体中间的半圆环抱腔是核心功能区，腔体内径与配套深沟球轴承或者滑动轴套的外径做过渡配合，腔体内壁预留的轴向定位台阶可以限制轴承的轴向窜动，避免转轴运转过程中出现轴向位移带来的传动精度偏差。两侧延伸出的安装耳板做了等厚设计，每个耳板上预留两个通孔安装位，孔位间距按照通用型材安装孔距做匹配，既可以直接固定在铝型材框架的T型槽面上，

　　也能通过螺栓锁紧在焊接钢结构的安装基准面上，安装时不需要额外做打孔适配，能大幅缩短现场装配的调整周期。座体左侧的立式安装板做了加厚处理，板上预留的两个沉头孔可以适配侧装场景，当设备安装空间受限无法从底部锁紧螺栓时，就能通过侧装板将座体固定在设备的立式立板上，适配不同的设备布局空间。从安装边界来看，座体整体的外轮廓没有多余的突出结构，相邻安装位的螺栓操作空间预留充足，使用常规内六角扳手就能完成所有锁紧操作，不需要特殊的定制工装。结构的转角位置全部做了圆角过渡处理，既可以消除铣削加工时的应力集中问题，也能避免装配过程中尖锐边角划伤操作人员或者配套管线。在实际选型应用时，这类轴座通常适配直径20-30mm区间的光轴，

　　单座的径向承载能力可以满足轻载传动场景的需求，比如小型皮带输送机的托辊支撑、工装夹具的转轴定位、半自动组装设备的摆臂转轴固定等场景都能适配。建模过程中需要重点关注安装孔的位置度公差，尤其是环抱腔的圆心与各安装面的平行度、垂直度要求，一旦孔位偏差超过0.1mm，就会出现转轴安装后卡滞、运转阻力过大的问题，长期运转还会加剧轴承的偏磨，缩短整套传动组件的使用寿命。座体的材质通常选用45号钢做表面发黑处理，也可以根据使用场景选用铝合金材质做阳极氧化，前者承载能力更强适合有一定冲击载荷的场景，后者重量轻、防锈能力好适合洁净车间内的轻型设备使用。
