剖分式带座滑动轴承支撑结构

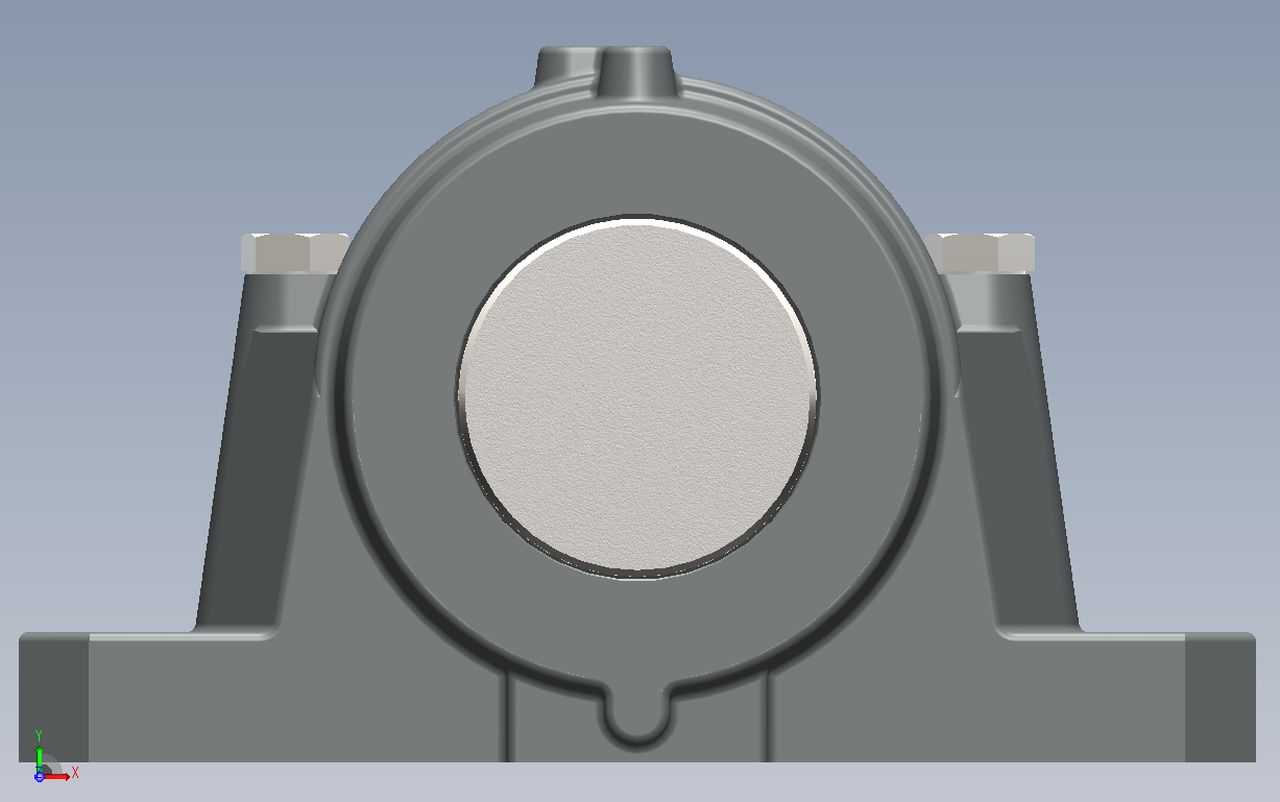

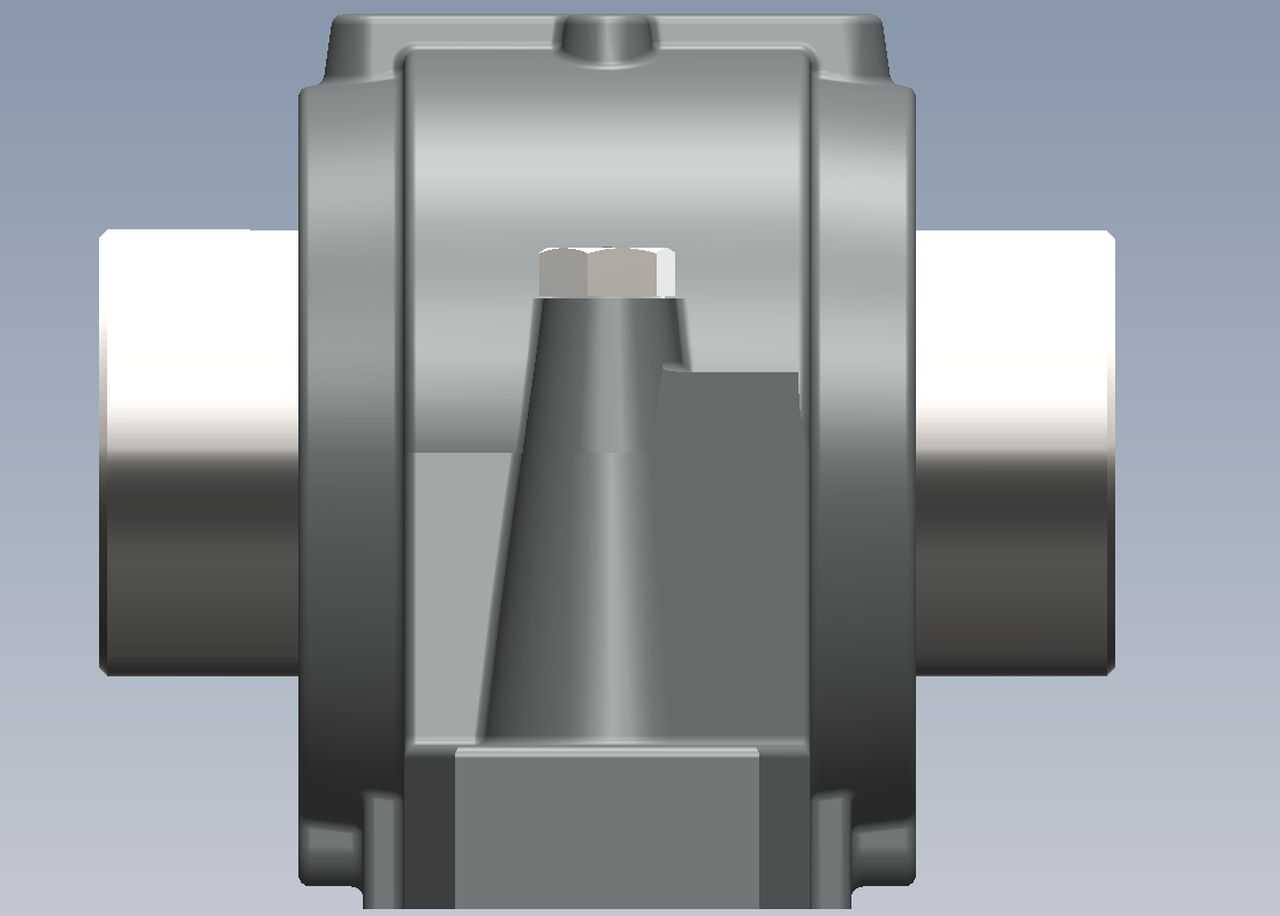

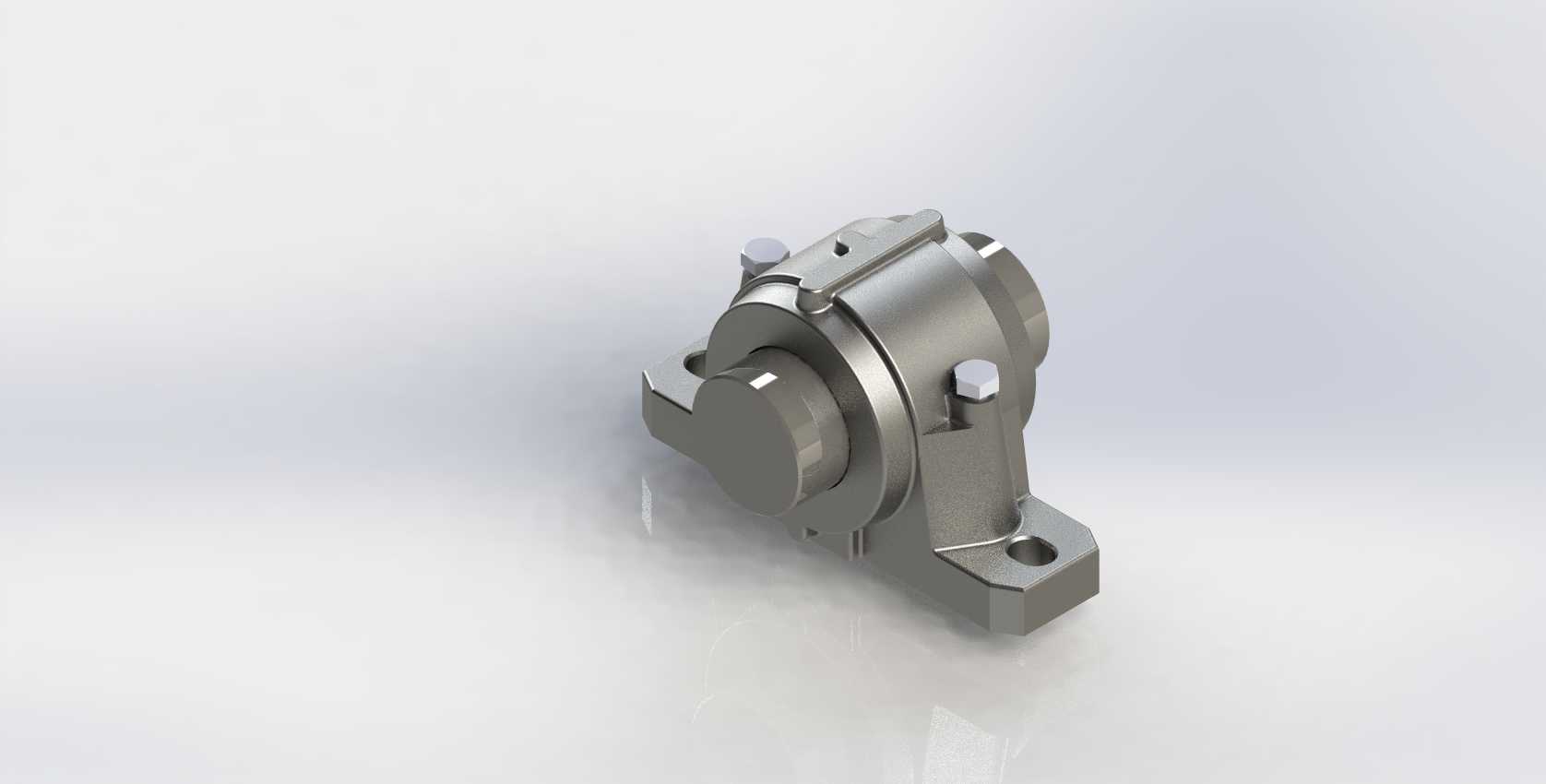

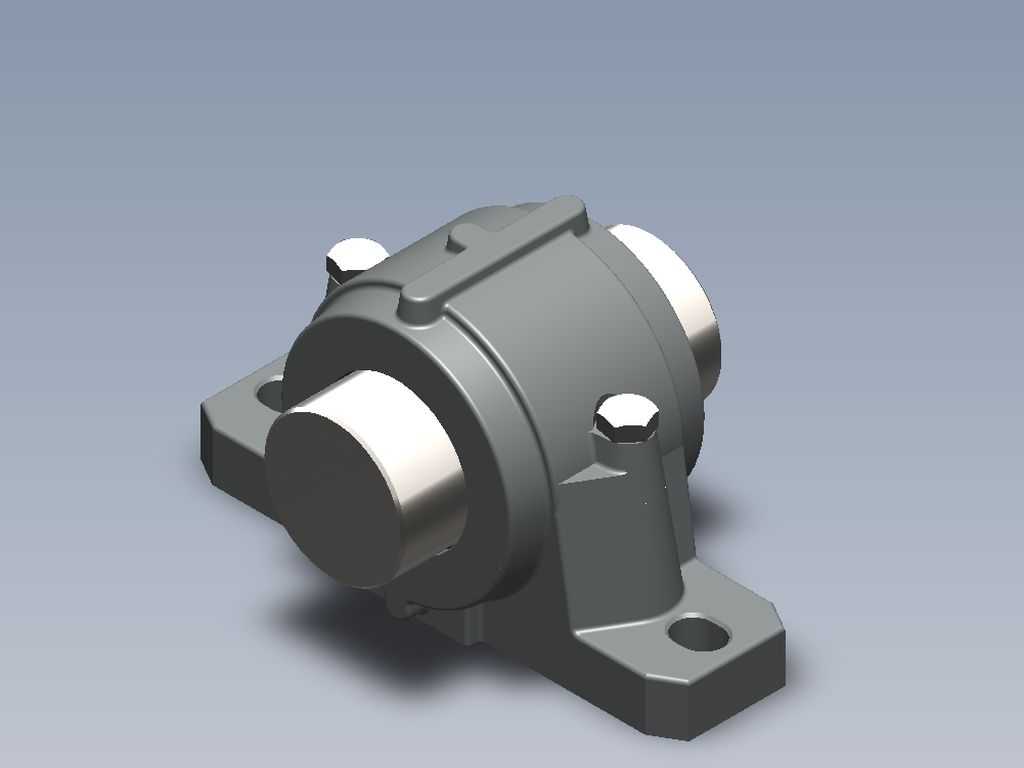

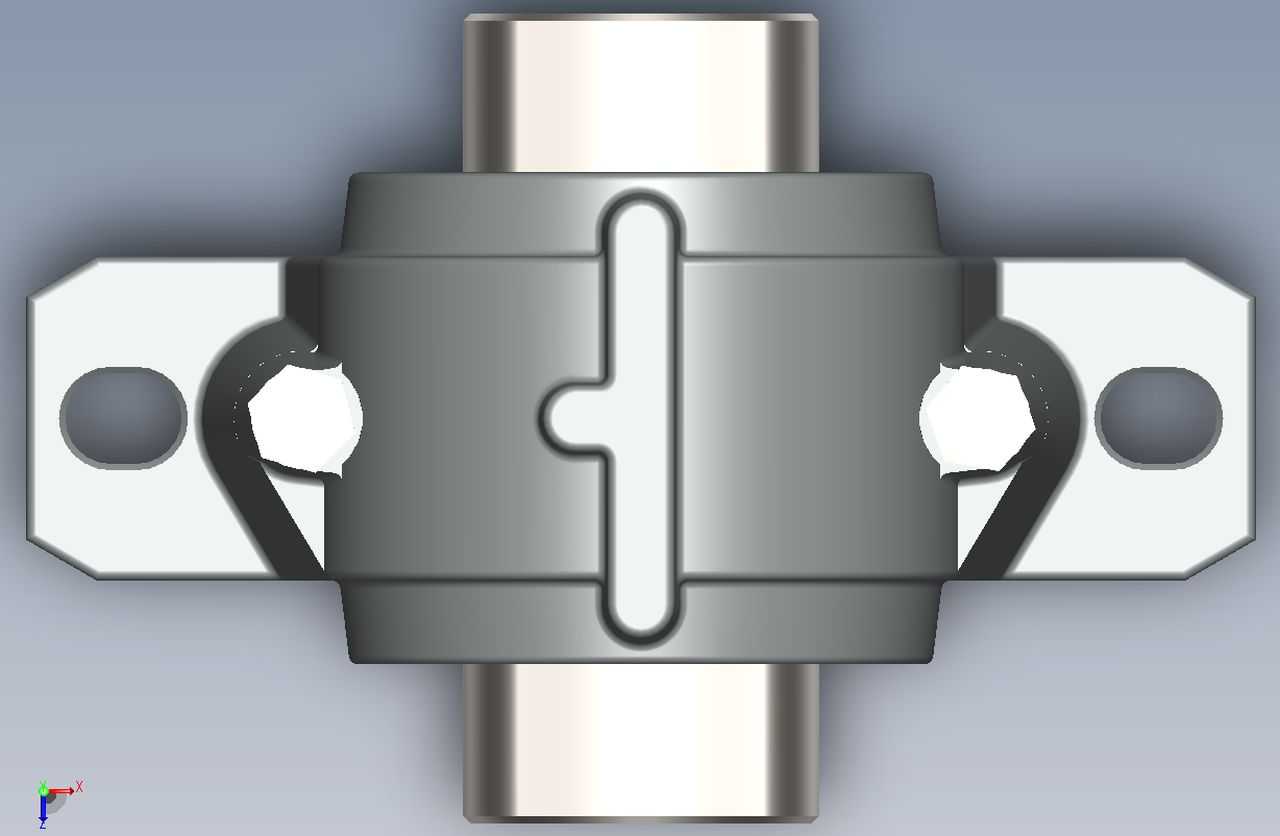

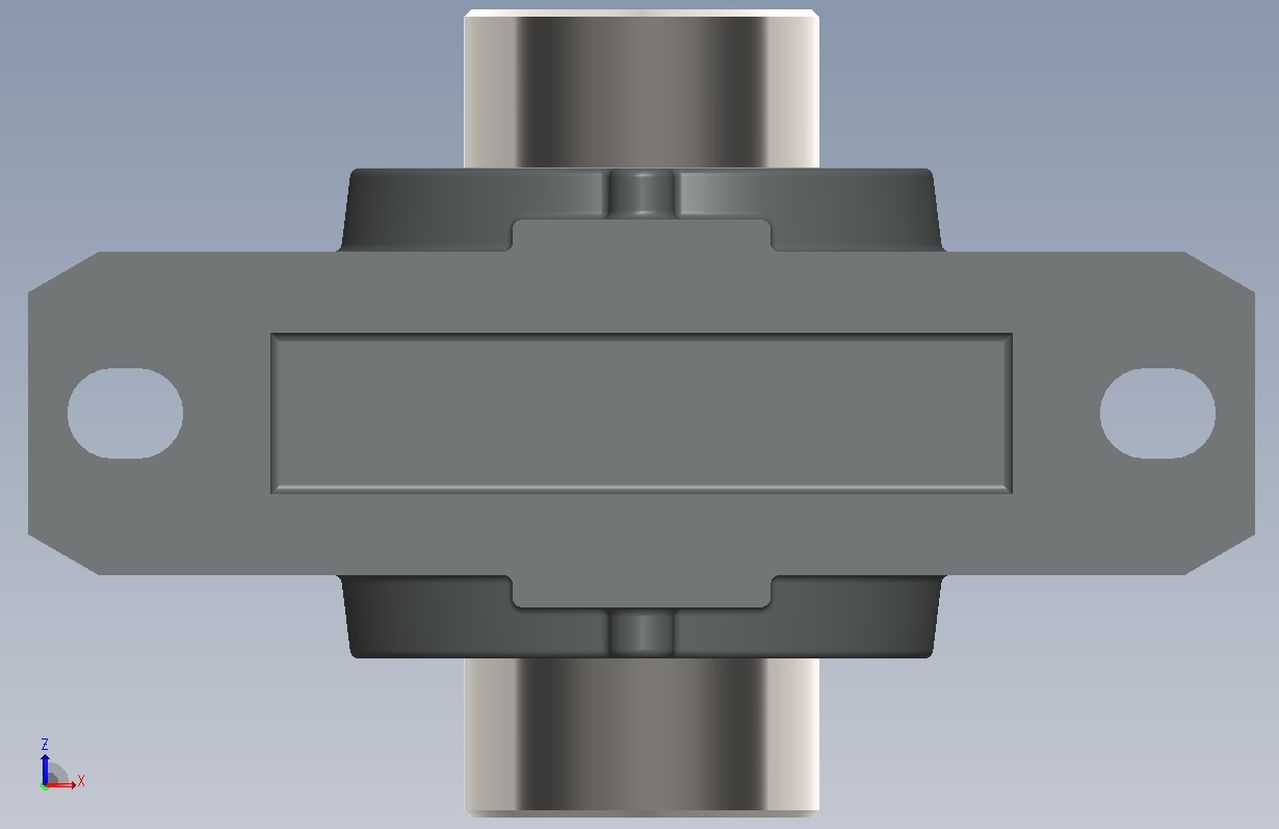

　　这类剖分式带座支撑结构，在中小功率传动链路的改造、常规输送线的辊筒支撑、轻工设备的转轴定位场景里应用频次极高，相比一体式轴承座，它最大的优势是不需要沿轴端做轴向穿装，在已经布设完成的长轴系检修作业里，能直接拆分上盖完成轴承更换或轴系位置调整，大幅减少现场拆装的工作量，尤其适合轴上已经预装齿轮、链轮、联轴器等零件，无法做轴向大距离移位的安装场景。从结构设计逻辑来看，底座采用一体式铸造成型的带安装脚结构，两个安装孔做了沉台处理，安装时螺栓头可以完全沉入沉台内，不会突出底座底面影响安装贴合度，底座的底面做了铣平加工，能和设备安装机架的安装面完全贴合，避免安装后出现支撑偏斜导致的轴系附加弯矩。上盖和底座的对接面采用精准的止口定位结构，

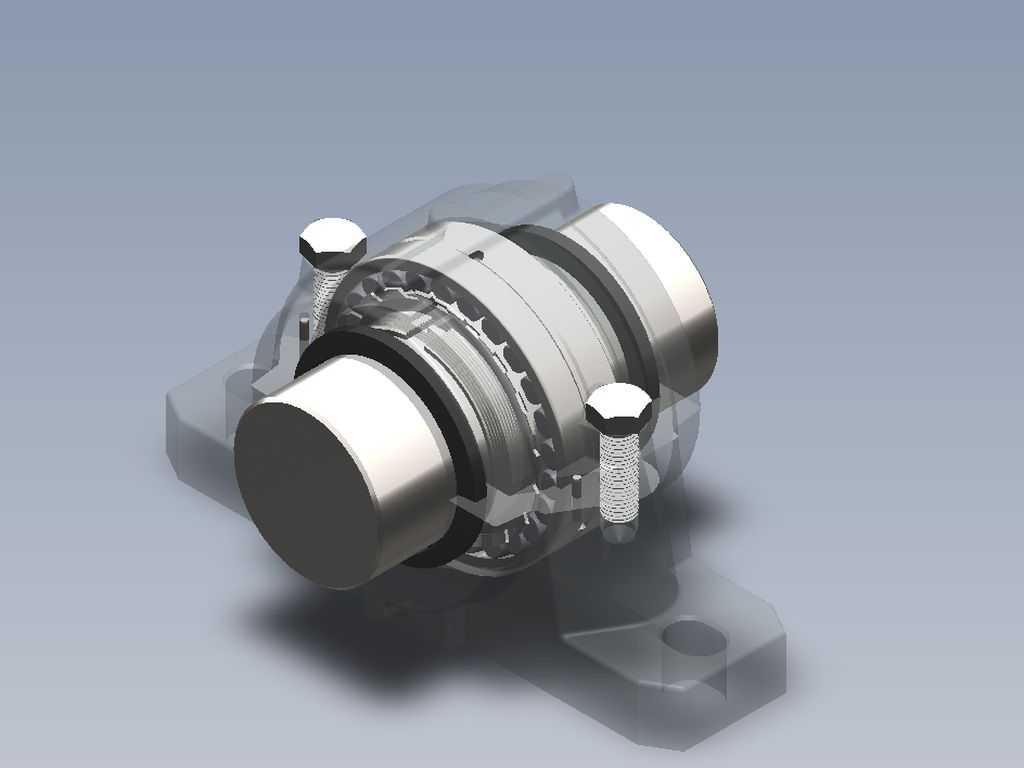

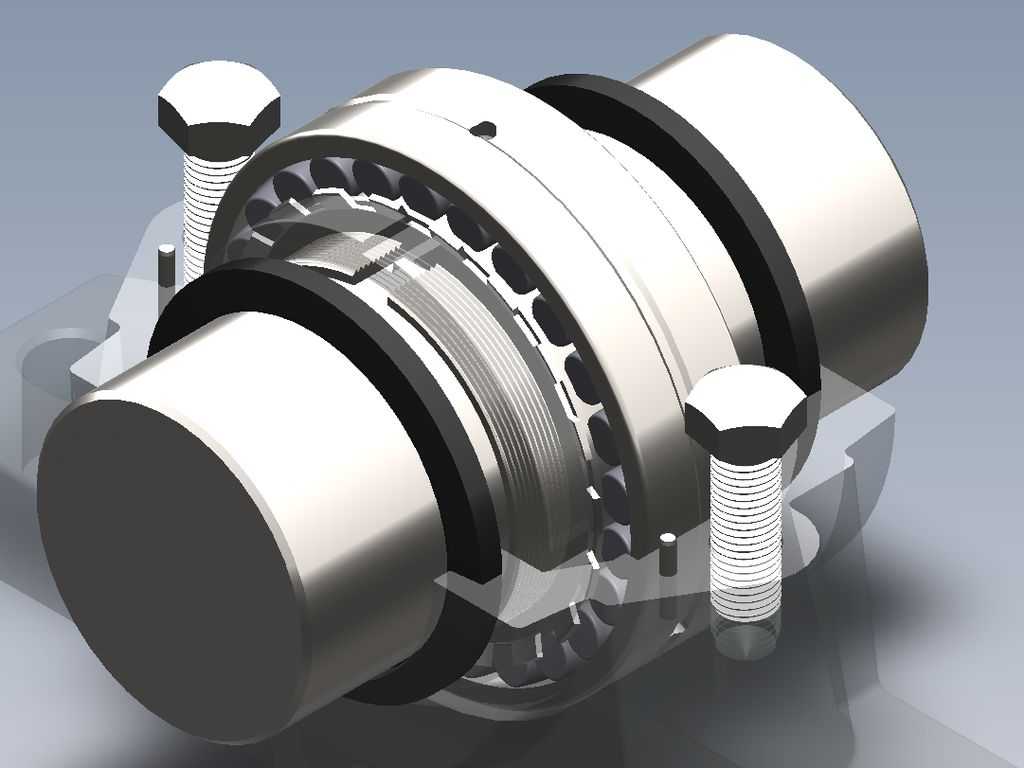

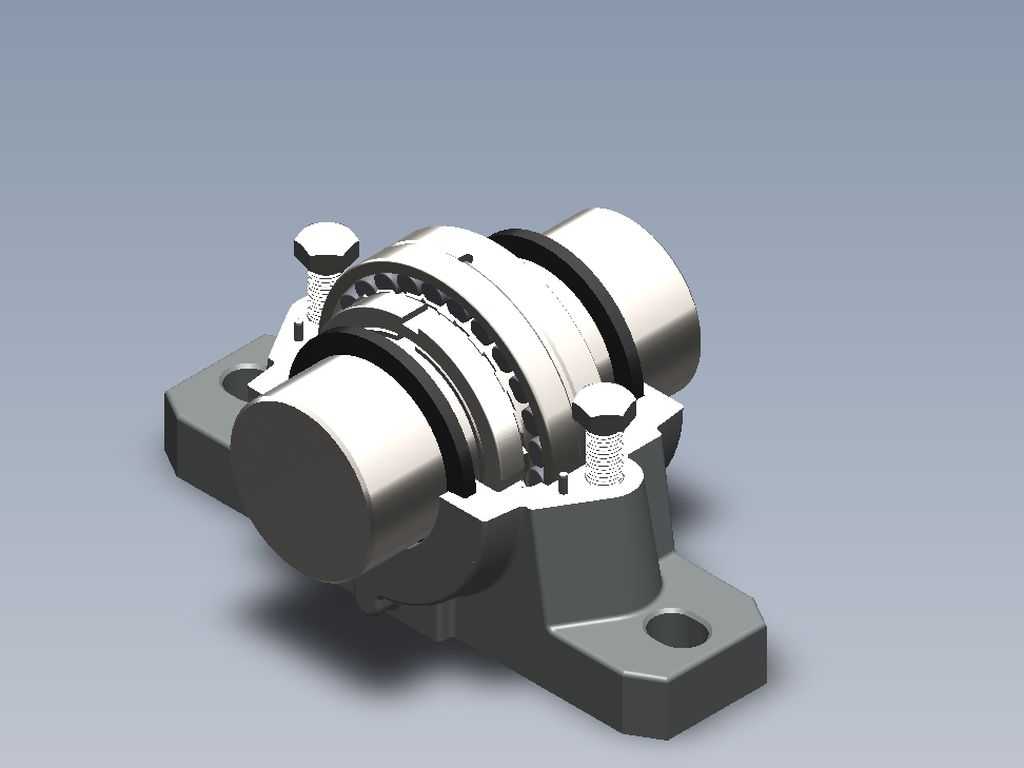

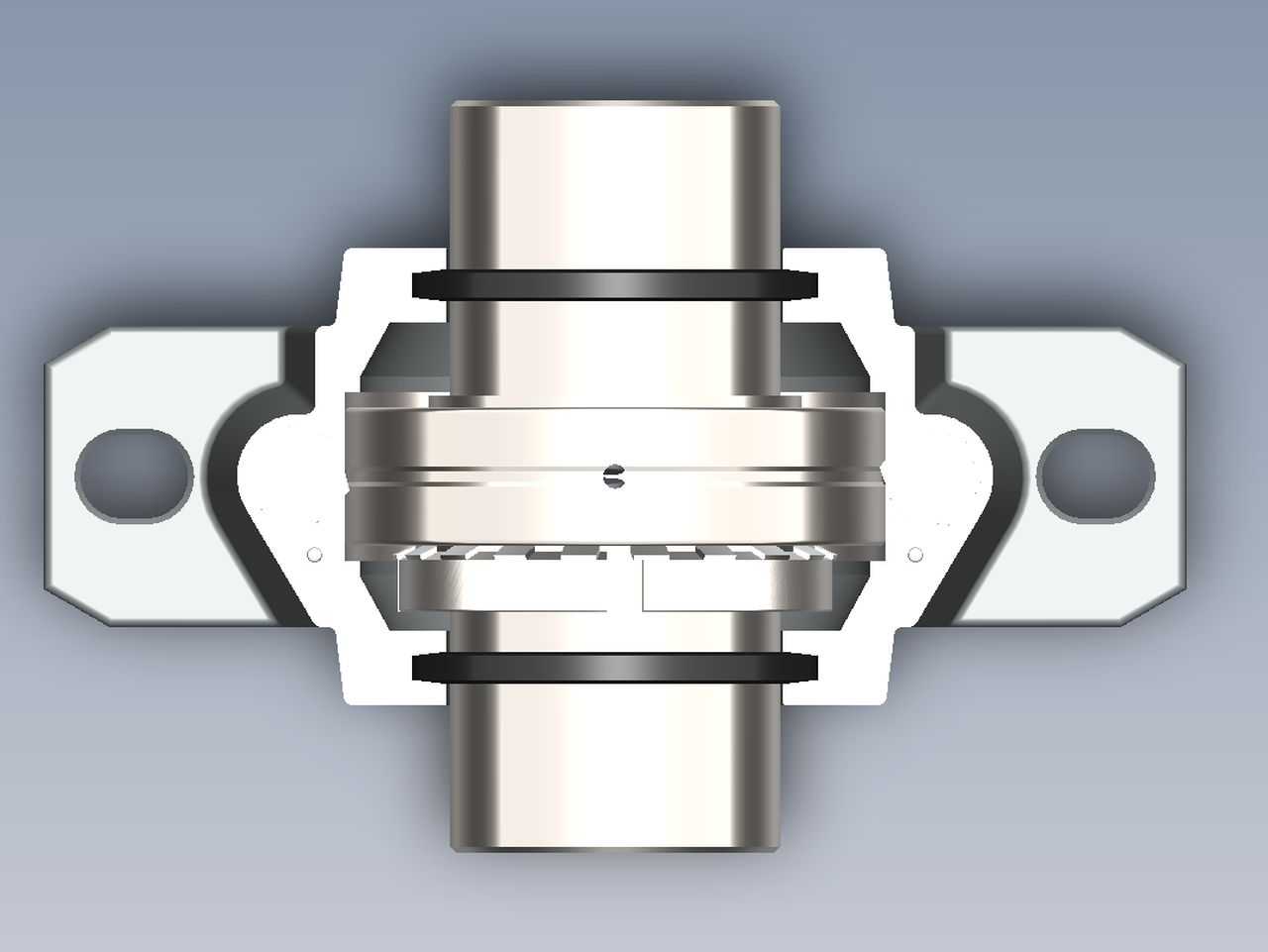

　　合装时能自动对齐同轴度，不需要反复调整位置就能保证轴承安装孔的圆度，对接位置设置的两个锁紧螺栓，能提供足够的锁紧力，避免设备运行过程中因为振动出现上下盖错位。轴承腔体内部预留了足够的储油空间，日常维护时可以通过上盖预留的注油孔补充润滑脂，不需要拆分结构就能完成润滑保养，腔体两端的密封槽位可以适配毡圈或橡胶密封圈，能阻挡车间环境里的粉尘、切削液、碎屑进入轴承摩擦面，延长内部轴瓦或滚动轴承的使用寿命。从安装边界来看，底座两个安装孔的中心距做了标准化适配，能匹配常规轻工设备、输送设备的安装孔位尺寸，整体安装高度控制在常规支撑座的通用尺寸区间，替换同规格旧件时不需要重新加工机架安装面，也不需要调整轴系的中心高度。

　　轴孔的直径公差按照过渡配合的要求设计，和标准轴径的适配性较好，装配时不需要额外做修配就能完成安装，整体结构的壁厚经过载荷校核，能承受径向载荷为主、少量轴向载荷的复合受力场景，在常规转速的传动系统里，不会出现基座变形导致的轴系卡滞问题。这类结构的建模过程里，重点要保证上下盖合装后的同轴度，止口位置的配合公差要留够合理的装配间隙，避免过紧导致合装困难，过松出现定位偏移，安装孔的位置度要严格控制，否则现场安装时会出现孔位对不齐的问题，注油孔的位置要设置在上盖的顶部中心位置，保证润滑脂能顺利流入轴承摩擦区域，密封槽的尺寸要和选用的密封圈规格匹配，避免密封失效。
