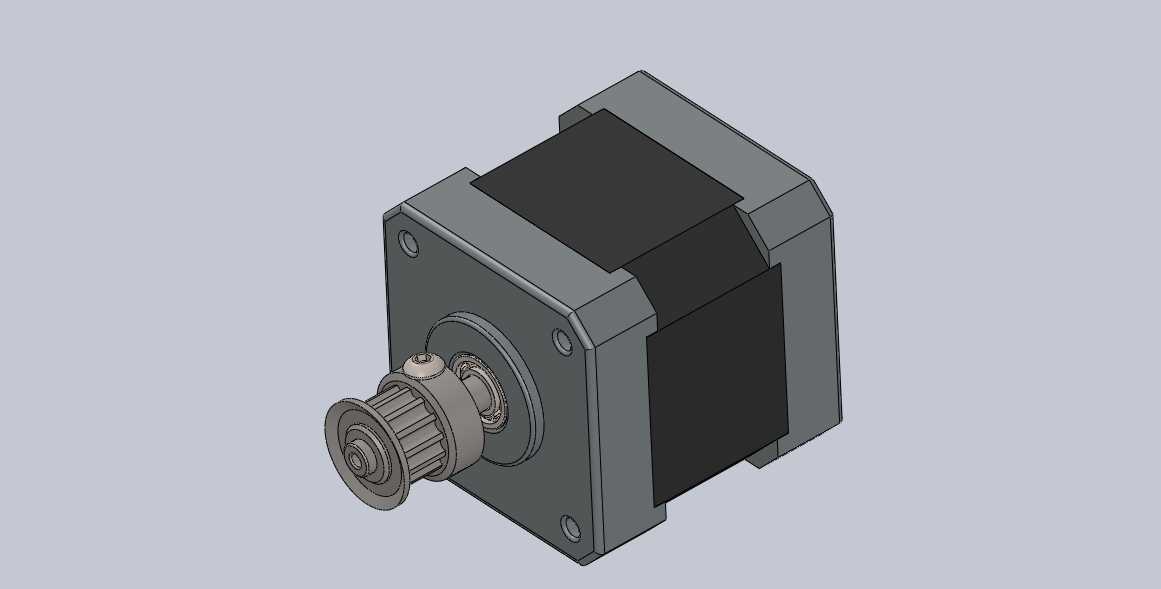

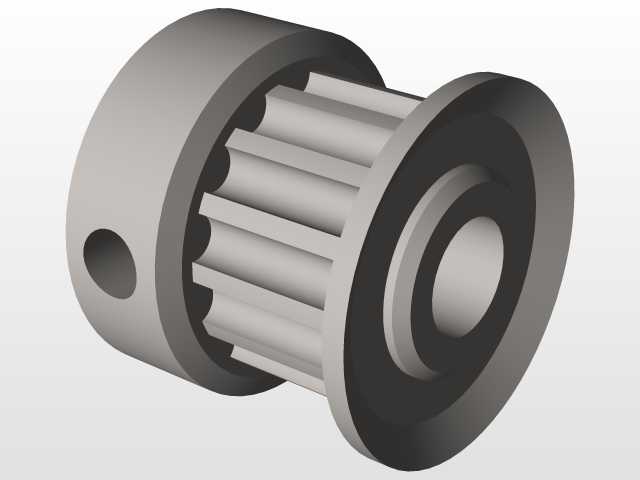

这类带前置同步带轮输出结构的步进驱动部件,常被应用在小负载高精度传动的自动化工位中,比如桌面级输送线的分度驱动、小型检测设备的工位切换、3D打印设备的轴系进给、小型贴装设备的物料移位等场景,核心是通过步进电机的开环角位移控制特性,搭配同步带轮实现无滑差的定比动力传递,避免齿轮传动带来的背隙影响小行程定位精度。从结构设计逻辑来看,电机本体采用方形安装法兰设计,法兰端面上预留四个均布的安装沉孔,安装时可直接通过螺栓固定在设备的立板或者安装座上,法兰止口与安装座的定位孔配合,保证电机输出轴与负载传动轮的平行度,减少同步带运行过程中的偏磨问题。输出端直接压装同步带轮,轮齿型面适配常规的MXL型同步带,省去了额外加装联轴器的轴向空间,
对于安装空间局促的紧凑型设备来说,能有效缩减动力单元的轴向尺寸,避免传动链过长带来的刚性不足问题。电机本体的外壳采用叠片冲压端盖搭配塑封定子的结构,定子部分的黑色塑封层既可以起到绕组绝缘防护的作用,也能减少电机运行时的电磁外泄,避免对周边的传感检测元件造成信号干扰。端盖处的输出轴承采用深沟球轴承,能承受一定的径向带轮张紧力,匹配同步带传动时的径向负载特性,避免长期运行出现轴系窜动。在设计选型适配时,需要注意安装边界的尺寸约束:方形法兰的对角安装孔距要与设备安装座的预留孔位匹配,输出轴的伸出长度要保证同步带轮安装后,带轮端面与端盖之间预留1-2mm的间隙,避免运行时带轮与端盖发生摩擦;同步带轮的节径要匹配设计的传动比,
结合电机的步距角计算单脉冲对应的负载直线位移或者角位移,保证传动精度满足工位的定位要求。另外这类结构的电机在安装时,同步带的张紧力要调整到合适区间,张紧力过大会加大输出轴承的径向负载,长期运行会导致轴承磨损加快、噪音增大,张紧力过小则会出现传动丢步、带轮跳齿的问题,影响传动可靠性。从建模细节来看,模型还原了电机端盖的安装孔位、轴承的压装位置、同步带轮的齿型结构以及定子外壳的叠片棱角,能直接用于设备的整体装配干涉检查,提前排查安装时的空间冲突问题,不用再反复核对二维样本的尺寸参数,提升结构设计阶段的效率。
