900瓦家用榨汁机驱动电机内部结构

　　这款900瓦榨汁机驱动电机，是家用高速榨汁类小家电的核心动力部件，日常应用场景覆盖家用破壁榨汁、商用小型鲜榨果饮门店的桌面式榨汁设备，主要承担榨汁过程中刀组高速旋转的动力输出，带动刀组完成果蔬切削、破壁打浆的核心作业，直接决定榨汁设备的出汁效率、运行稳定性与整机使用寿命。从结构设计来看，该电机采用串激式高速电机架构，输出端集成离心散热风轮，风轮叶片采用不等距排布设计，可在电机高速运转时降低风切噪音，同时将电机运行产生的热量通过风道快速导出，避免长时间高负载运行出现绕组过热烧毁的问题。电机定子与转子的绕组排布经过优化，在900瓦额定功率下可稳定输出12000-18000转/分的空载转速，匹配榨汁作业时的高扭矩输出需求，

　　即使面对硬质果蔬如胡萝卜、苹果块等负载突变场景，也能维持转速稳定，避免出现卡机、转速骤降导致的打浆不均问题。在安装边界设计上，电机外壳采用一体式压铸金属壳体，壳体上预留三个对称分布的安装定位孔，可直接适配主流家用榨汁机的机身安装腔位，安装孔位公差控制在±0.1mm范围内，无需额外调整即可完成与机身支架的精准装配。电机输出轴采用D型截面设计，与榨汁机刀组的连接孔位完全匹配，可有效传递扭矩，避免高速运转时轴与刀组之间出现打滑空转的问题。电机尾部集成碳刷架与换向器结构，碳刷采用耐磨石墨材质，可保障电机在长期高频使用下的接触稳定性，减少换向火花的产生，降低电磁干扰对家用电路的影响。从结构建模的细节来看，该模型完整还原了电机内部的绕组排布、

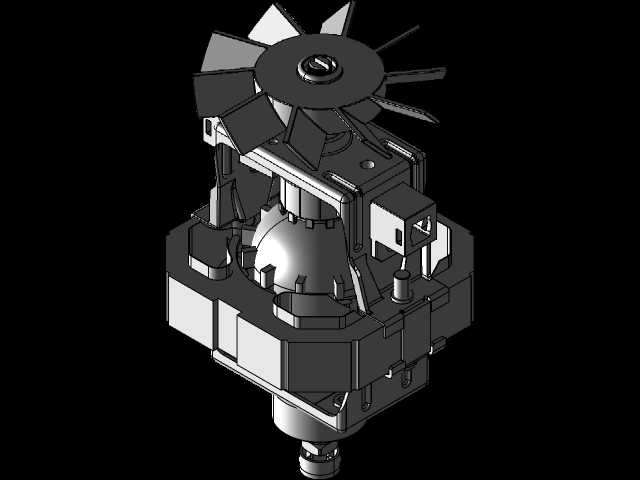

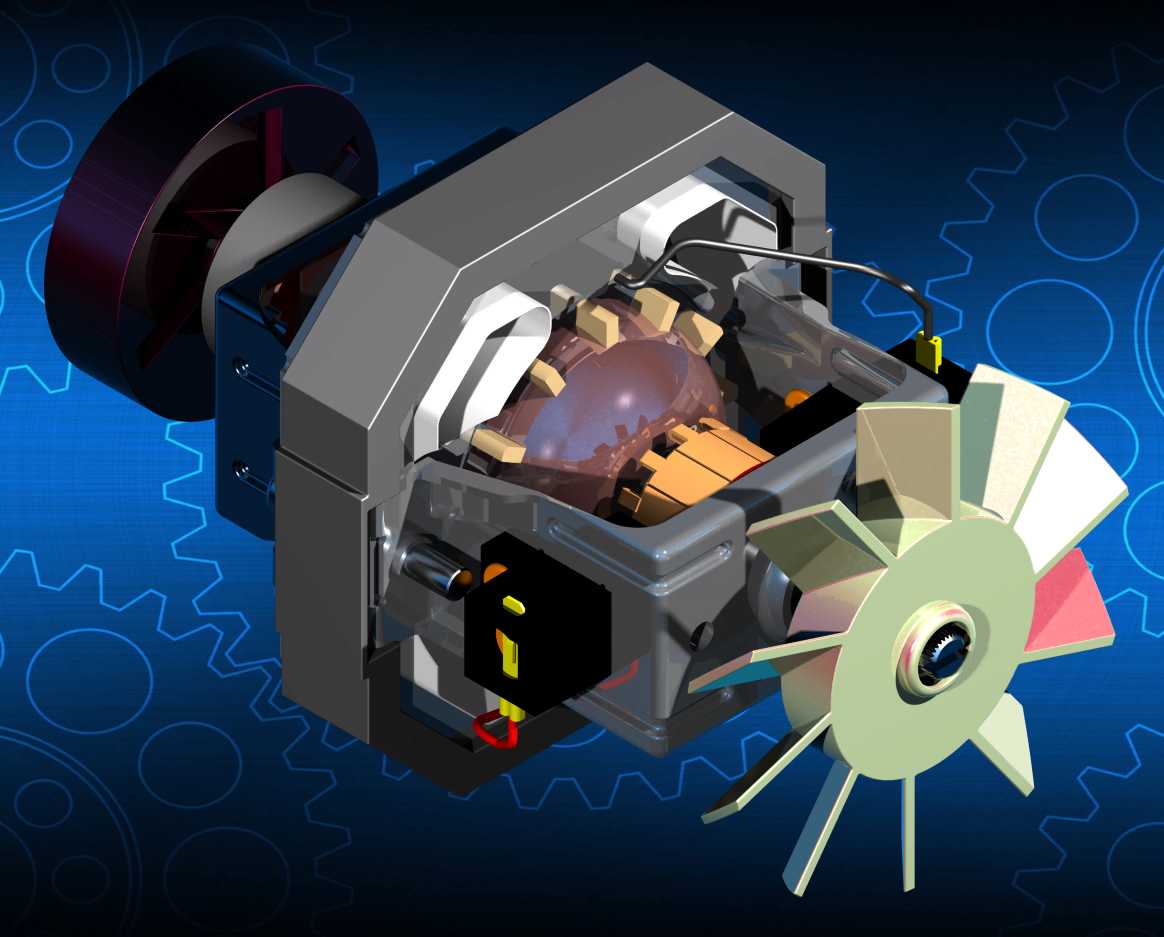

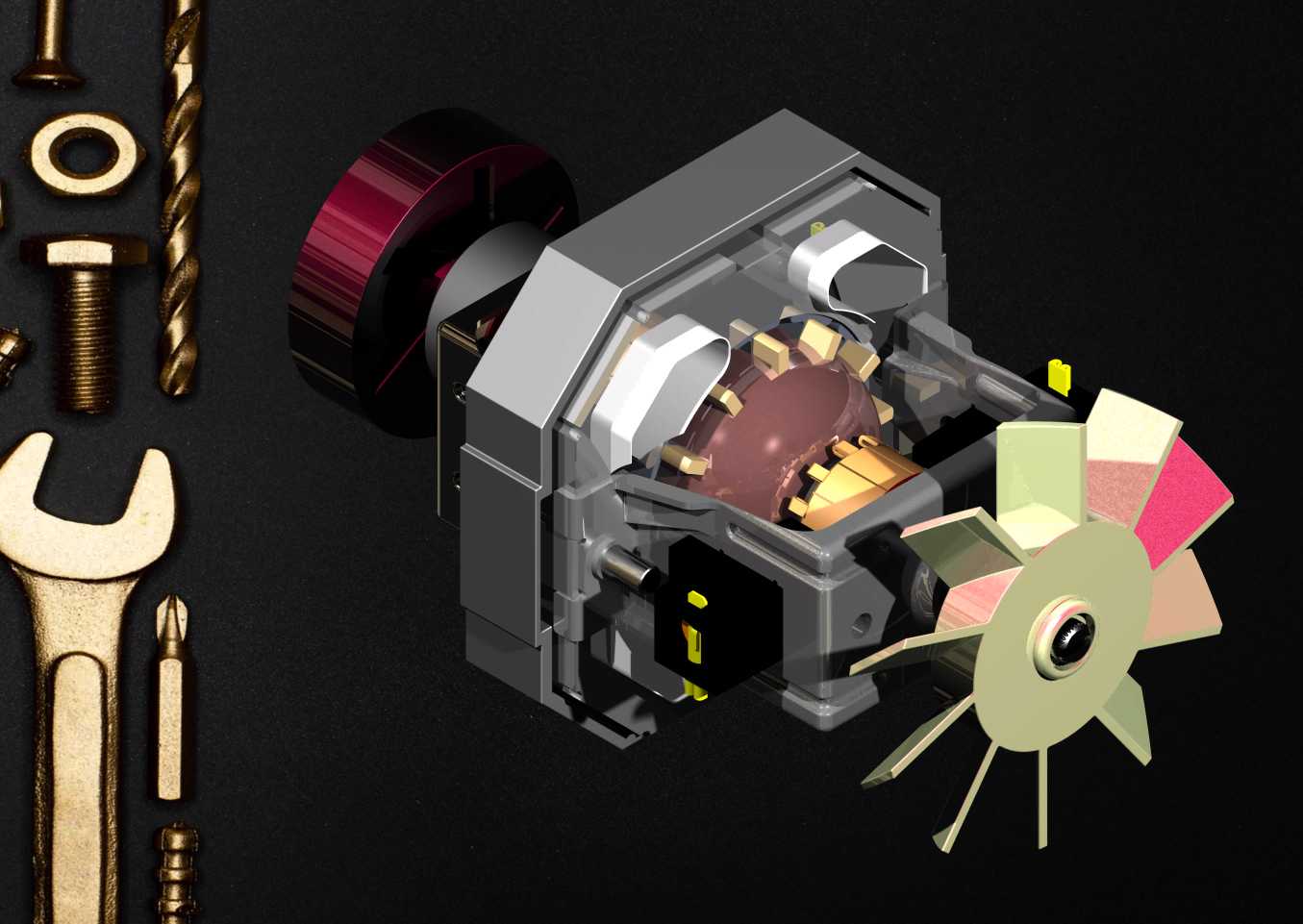

　　换向器结构、散热风轮、安装支架等所有细节，每个部件的装配间隙都按照实际量产公差进行还原，可直接用于小家电结构设计的装配干涉校验，也可作为电机类产品结构教学的演示模型，帮助设计人员理解高速串激电机的内部结构与装配逻辑。在实际选型适配时，该电机的轴向总长度、径向最大尺寸都严格匹配常规家用榨汁机的机身内部空间，不会出现装配后与机身外壳、进料筒等部件发生干涉的问题，输出轴的伸出长度也经过精准计算，装配后刀组与榨汁腔底部的间隙保持在合理范围，既不会出现刮蹭腔底的问题，也不会因间隙过大导致果渣残留过多。
