带透明剖视结构的紧凑型液压缸装配结构

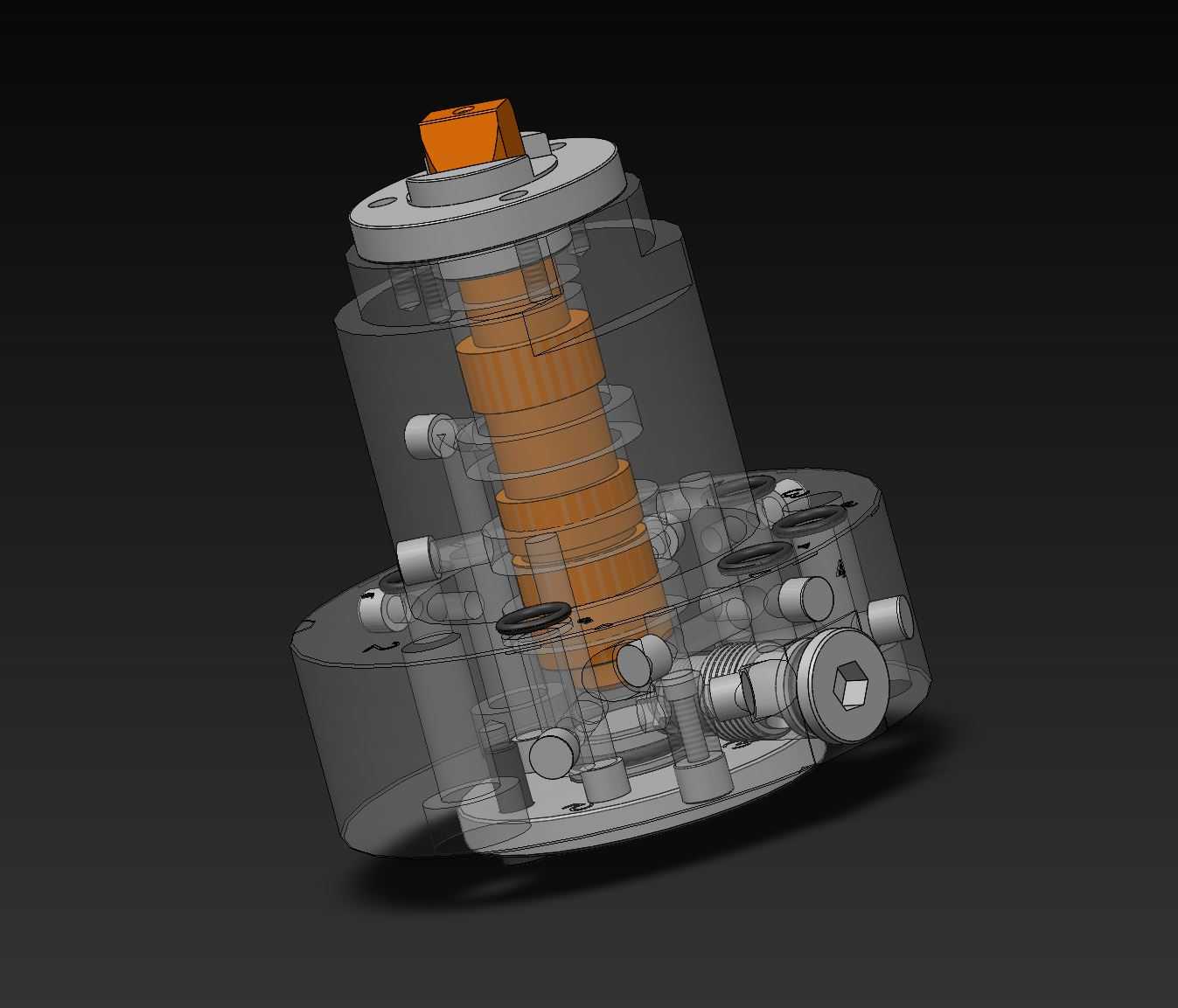

　　这款液压缸的三维结构采用半透明剖视呈现方式，能直观看到内部活塞、密封组件、导向套与端盖的配合关系，在液压系统选型、结构校核场景中，可直接用于验证装配干涉、密封槽位置合理性，省去反复拆解二维图纸核对的时间。从实际应用场景看，这类紧凑型液压缸多用于工装夹具夹紧、自动化设备工位顶升、小型机床进给驱动这类安装空间受限的工况，相比标准拉杆油缸，它的径向尺寸更紧凑，端盖采用内置螺栓锁紧结构，没有外凸的拉杆占用周边安装空间，在密集排布的液压工位中能大幅降低设备整体布局难度。设计层面，活塞与缸筒的配合段预留了合理的导向长度，避免高压工况下活塞偏磨导致内泄，端盖处的密封采用组合式密封结构，静密封与动密封分区布置，既保证高压下的油液密封性能，

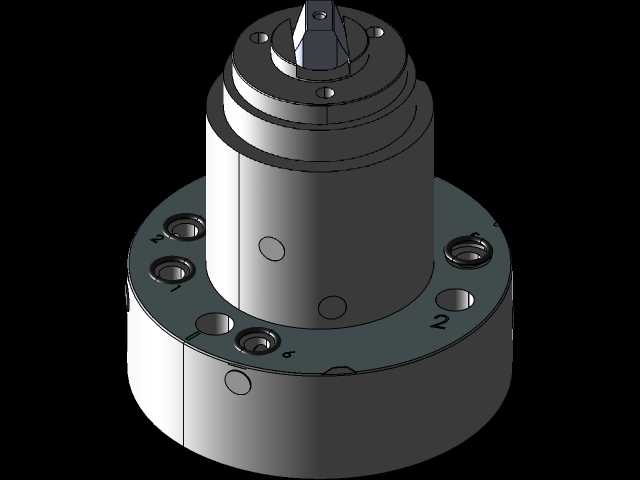

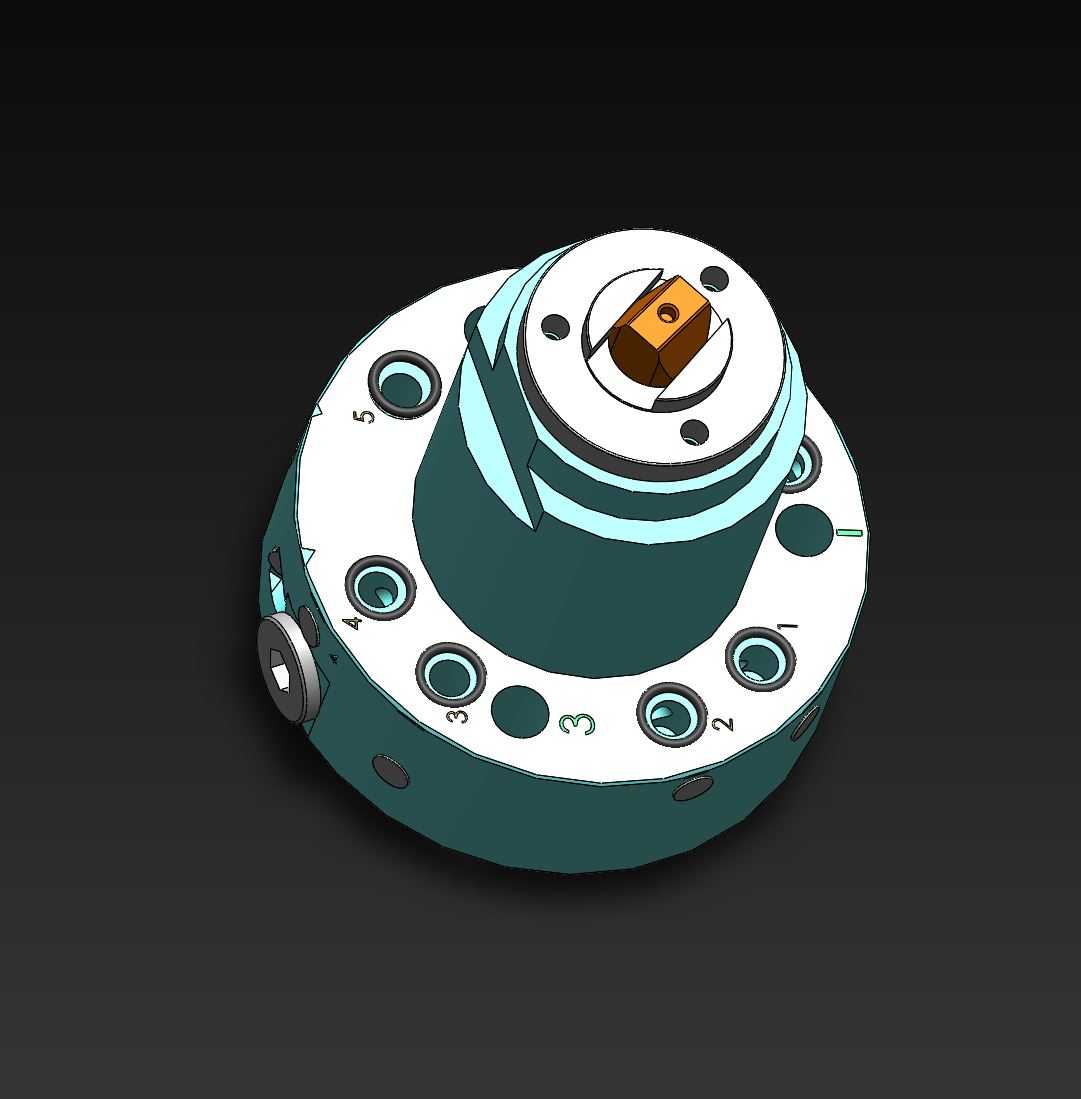

　　也能降低活塞杆往复运动的摩擦阻力，顶部的调节螺母结构可微调活塞行程终点位置，适配不同工位的行程误差补偿需求。安装边界上，缸体底部采用法兰式安装基面，底面设置定位销孔与螺栓过孔，安装时可通过定位销快速保证缸体与驱动负载的同轴度，避免侧向力长期作用导致活塞杆弯曲，侧面的油口采用标准螺纹连接形式，油道走向在模型中做了清晰呈现，能直接核对管路连接时的扳手操作空间，避免安装时出现管路与周边结构干涉的问题。内部的弹簧回程结构做了分层导向设计，避免弹簧压缩时出现偏斜卡滞，保证无杆腔卸压时活塞能可靠复位，各连接螺栓的沉孔深度、螺纹旋合长度都符合机械设计规范，可直接作为同类型油缸设计的参考蓝本，也能用于液压系统教学演示中，直观展示液压缸的动力传递路径与各部件的功能配合逻辑，帮助从业者快速理解液压执行元件的工作原理。
