立式承压储气气压罐结构设计

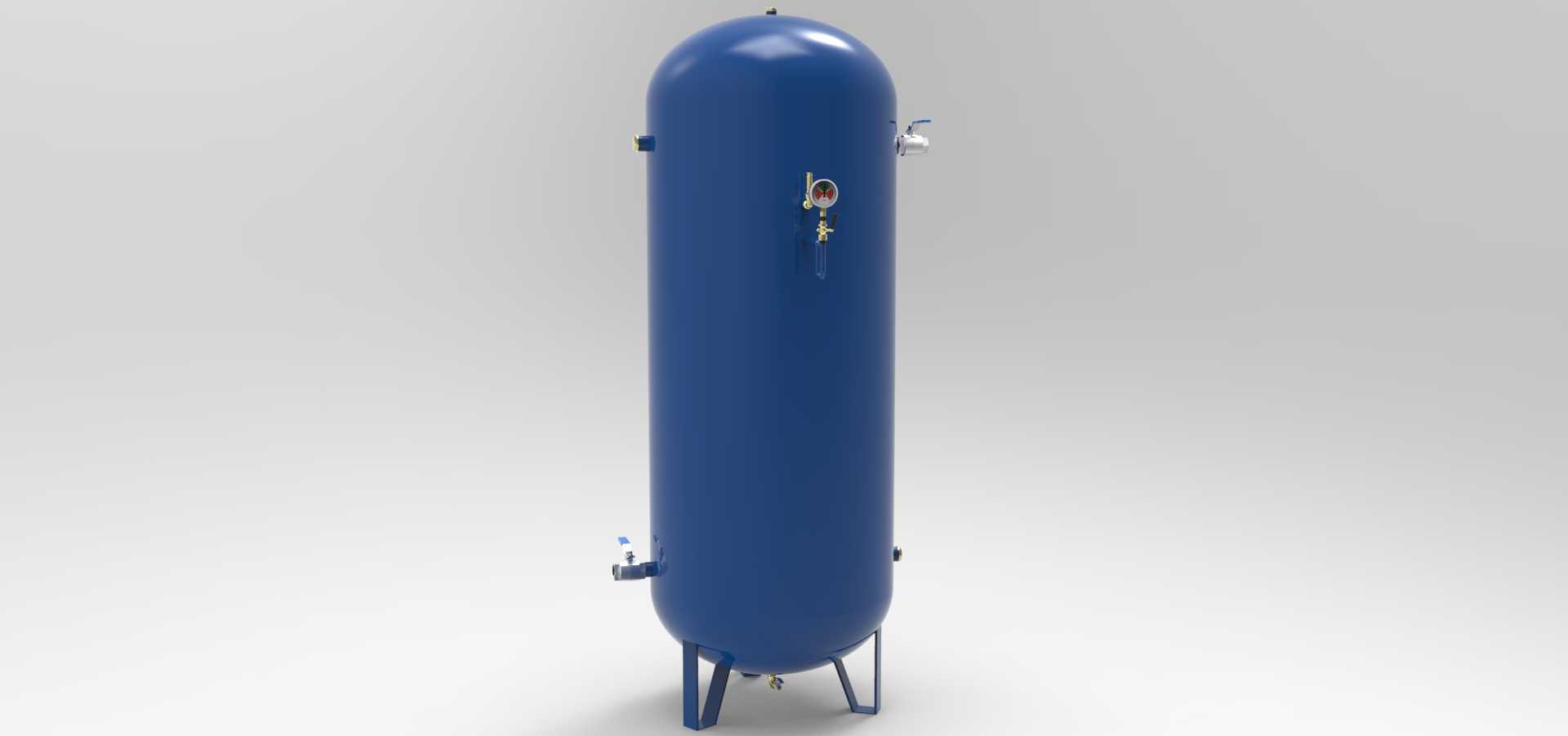

　　这款立式气压罐主要面向压缩空气系统的稳压储能场景，常见于工厂气动生产线、小型空压站配套、汽修门店气动工具供气管网中，核心作用是缓冲空压机启停带来的压力波动，存储一定量的压缩空气，避免空压机频繁加载卸载，延长主机使用寿命，同时稳定管网输出压力，保证末端气动设备的出力稳定。从结构设计来看，罐体采用立式长圆筒形结构，上下采用标准椭圆封头成型，相比平底封头受力更均匀，承压状态下应力分布更合理，能有效降低壁厚冗余，控制整体设备重量。底部设置三支支腿式支撑结构，支腿与下封头采用焊接连接，支腿底部预留安装孔位，可直接通过膨胀螺栓固定在混凝土地基上，安装时需要预留周边至少600mm的操作空间，方便日常检查阀门、排污操作，

　　罐体顶部需要预留至少300mm的净空，满足安全阀校验、顶部附件检修的操作需求。罐体侧面分层布置接口：下部设置排污接口，用于定期排出罐内积存的冷凝水，避免罐体内壁长期接触积水产生锈蚀；中部分别设置进气、出气接口，接口采用法兰连接形式，方便和外部管网对接，同时配套设置压力表接口，实时显示罐内实际压力；上部设置安全阀接口，作为超压保护的最后一道屏障，当罐内压力超过设定阈值时自动泄压，保障设备运行安全。设计过程中充分考虑了承压罐体的强度要求，筒体壁厚按照额定工作压力下的薄膜应力计算取值，焊缝位置预留足够的探伤余量，所有开孔位置均做补强处理，避免开孔造成的局部应力集中。罐体外部的阀门、仪表布置遵循操作便利性原则，

　　常用的排污阀布置在人员站立可直接操作的高度，压力表朝向巡检通道方向，安全阀的排放口朝向无人操作的安全区域，避免泄压时高温高压气体伤及操作人员。这类气压罐在选型匹配时，需要根据配套空压机的排气量、末端用气设备的用气量波动范围确定容积，1000L规格的罐体通常适配1-2立方每分钟排量的空压机，可覆盖3-5台常规气动工具或者小型气动生产线的稳压需求，安装时需要注意罐体的垂直度偏差控制在千分之一以内，避免支腿受力不均长期运行产生结构变形，进出口管路需要设置软连接，避免管路振动传递到罐体上造成焊缝疲劳损伤。
