法兰连接三通式不锈钢球阀结构设计

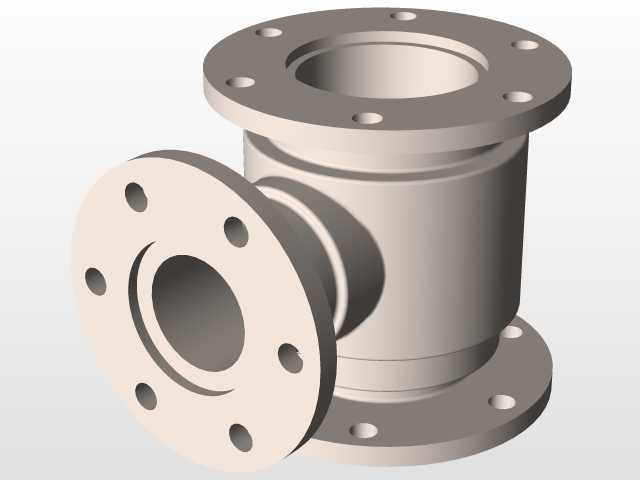

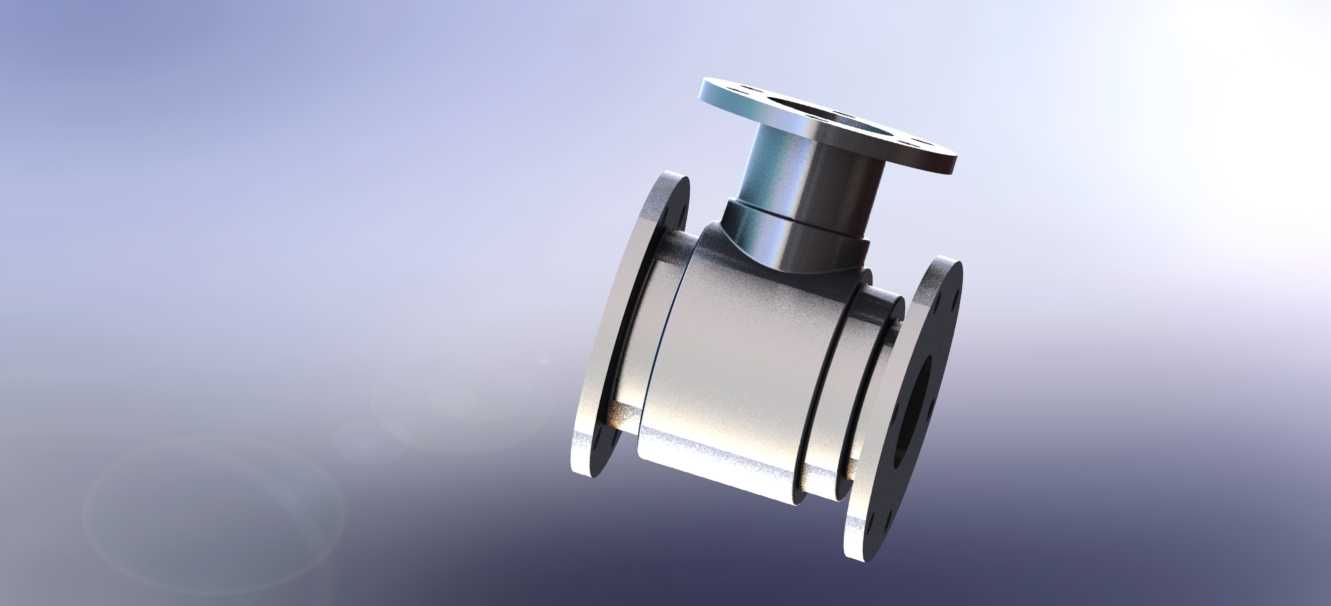

　　这款三通式法兰球阀的三维结构，核心面向化工、市政供水、暖通循环等多管路介质分流、合流或流向切换的工况场景，区别于常规两通球阀仅能实现通断控制的局限，该结构可在单阀位完成三条管路的介质流向调度，减少管路系统中阀件的总安装数量，降低管路泄漏点与整体压降损失。从结构设计逻辑来看，阀体采用三段式组合结构，中间为主阀腔容纳球形阀芯，两侧及顶部的法兰连接端分别对应三条介质通路，法兰端面的密封槽、螺栓孔位均遵循通用管路法兰的安装匹配标准，可直接与同压力等级的工业管路法兰对接，无需额外加工转接结构。阀芯采用带通孔的球形密封件，通过顶部阀杆的旋转动作带动阀芯转动，当阀芯通孔对齐不同通路时，即可实现不同的管路连通状态，阀杆与阀体之间设置多级密封结构，

　　避免介质从阀杆配合间隙处外漏，同时阀杆的轴向定位结构可防止带压工况下阀杆被介质压力顶出，提升运行可靠性。从安装边界来看，三个法兰端的端面间距、法兰外径、螺栓孔分布圆直径均匹配常规工业管路的安装空间要求，阀体外部无突出的尖锐结构，安装时可直接嵌入管路排布的预留空间，无需额外预留过大的操作检修间隙，日常维护时仅需拆卸侧方法兰的连接螺栓即可取出阀芯与密封件，完成密封件更换或阀芯清理作业，无需将整个阀体从管路上完全拆解，大幅降低现场维护的工作量。在实际工况适配性上，全金属的阀体结构可适配常规水、油品、弱腐蚀性化工介质的输送控制，流道采用全通径设计，介质通过阀腔时的流阻与同管径直管段基本一致，不会产生明显的节流压降，

　　也不易在阀腔内部残留介质杂质，适合输送含少量固体颗粒的流体介质，避免杂质卡滞阀芯导致的密封失效问题。建模过程中对各部件的配合公差做了对应预留，阀芯与阀座的配合间隙、阀杆与轴套的配合公差均符合机械加工的实际工艺要求，可直接用于后续的工程出图、加工工艺编制或虚拟管路装配验证，帮助设计人员提前排查管路安装中的干涉问题，缩短阀件选型与管路设计的迭代周期。
