290kW压气站内部管路设备布局设计

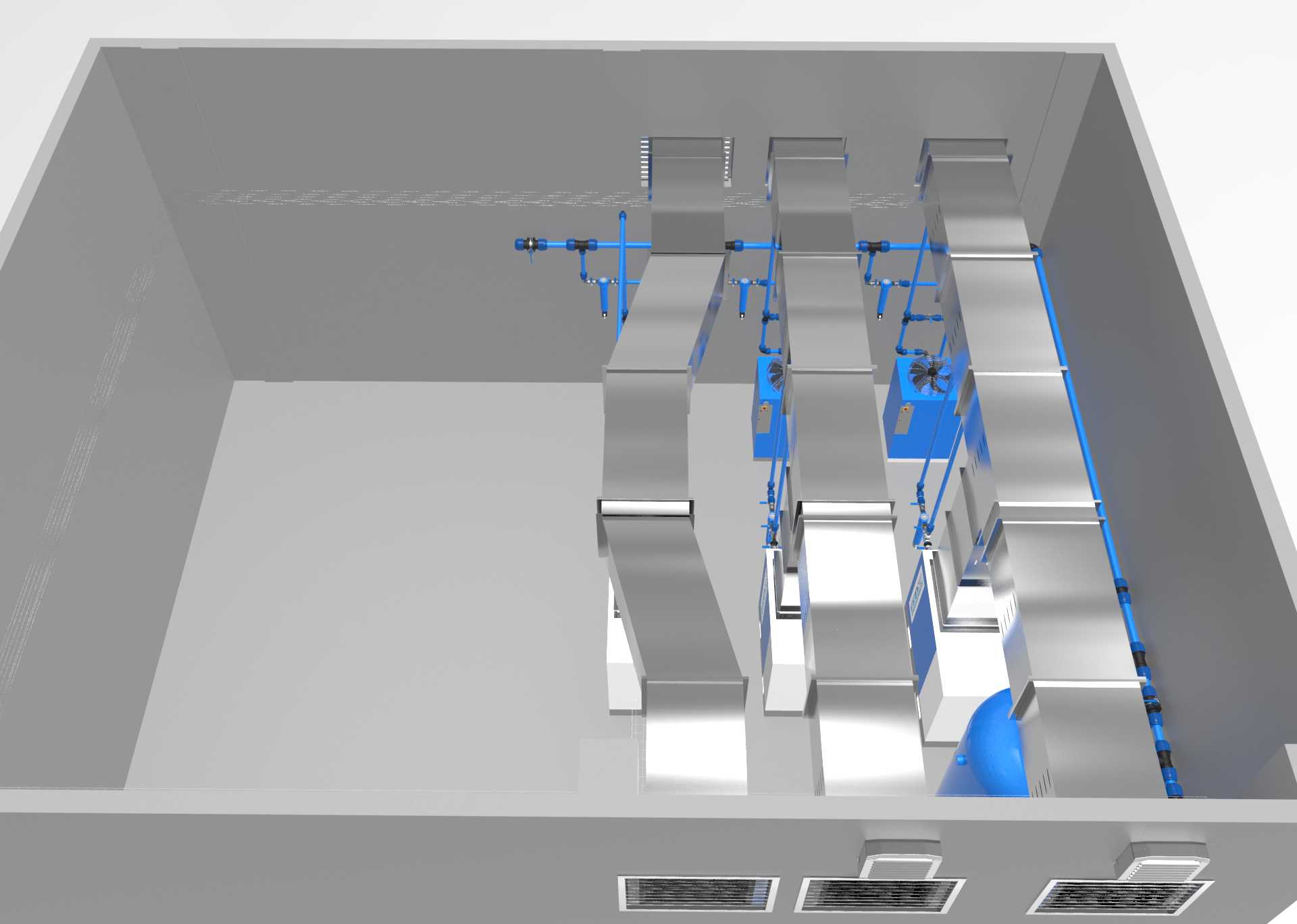

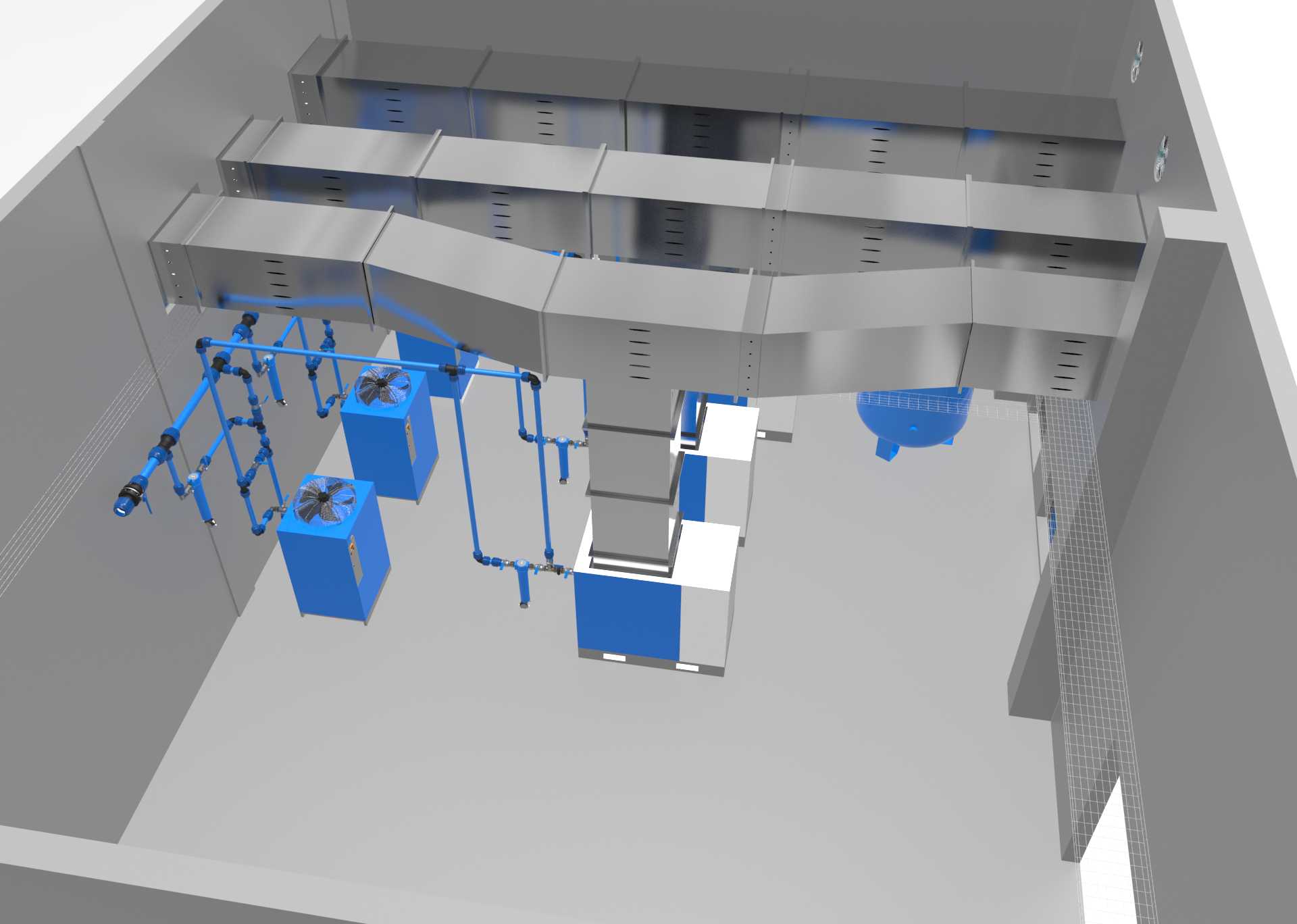

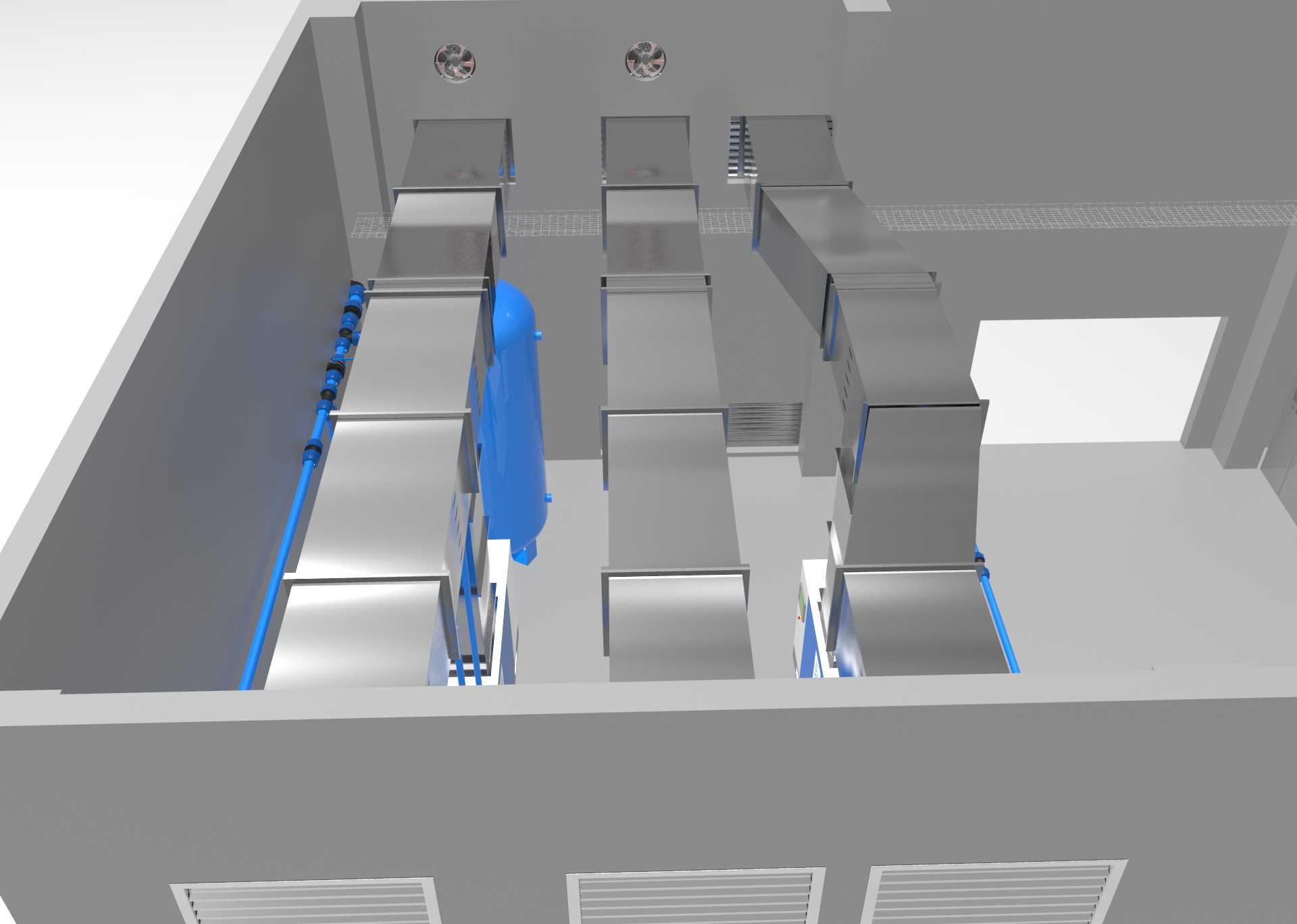

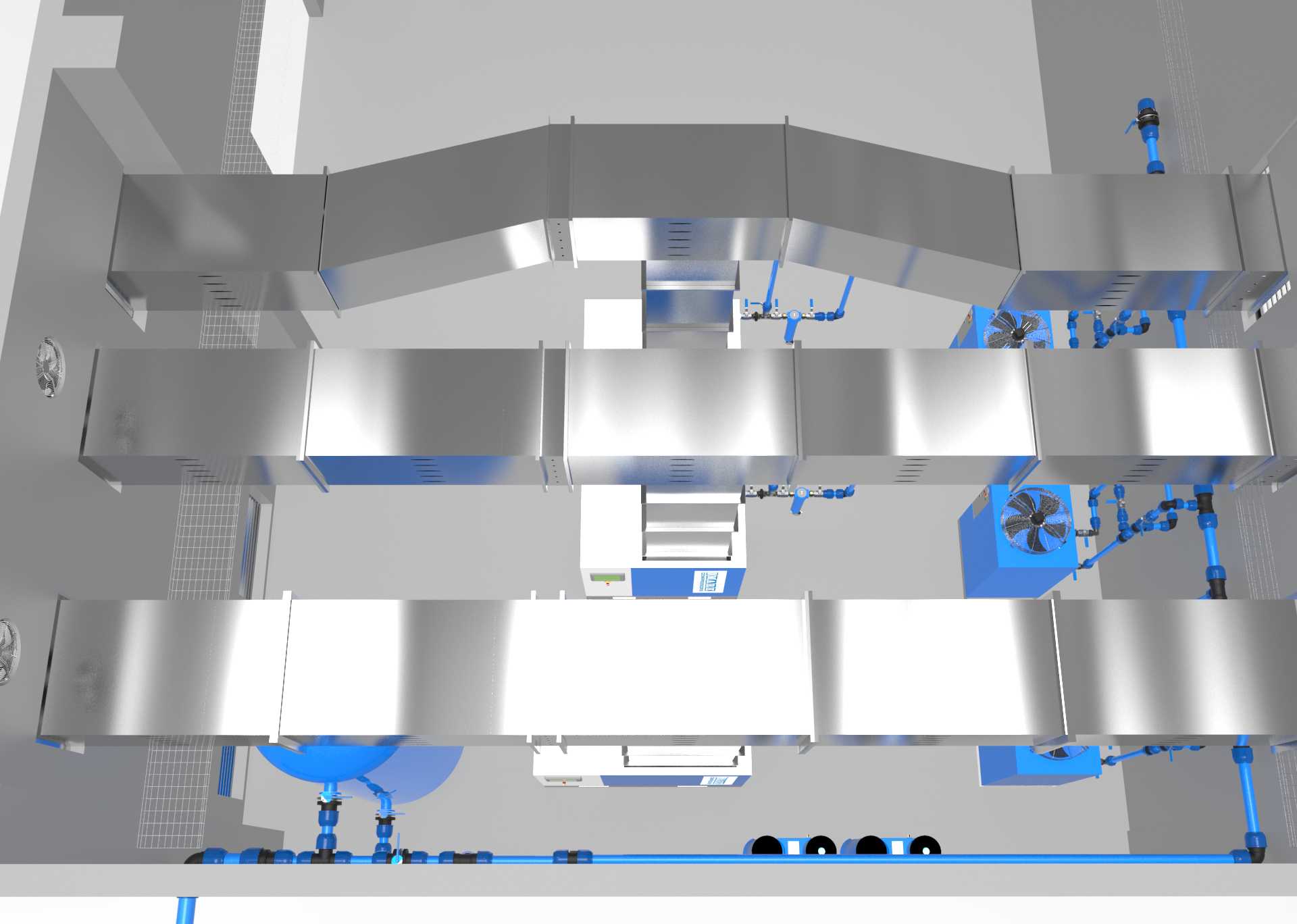

　　这套290kW压气站的三维布局设计，核心围绕工业厂区集中供气的实际需求搭建，主要服务于矿山、大型机械加工车间、化工辅助生产区这类需要稳定压缩空气供给的场景，站房内部的设备排布完全贴合现场安装的边界条件，建模时预留了足够的设备检修通道与管路安装操作空间。从设计逻辑来看，整体采用对称式管路排布，主供气管道沿站房纵深方向铺设，分支管路对应每台压缩机的出气接口，管路走向尽量减少直角弯头以降低压损，蓝色标识的管路为压缩空气输送主管，配套的阀组、过滤装置全部集成在设备侧方的操作区间，日常巡检时无需进入设备排布的核心区域即可完成阀件操作与参数检查。站房内部的压缩机采用并排布置方式，单台设备的安装基座预留了减震垫的安装厚度，

　　设备与墙面的间距满足运维时拆装散热组件、更换滤芯的最小操作距离，顶部的排风通道对应每台压缩机的散热出风口，避免站内热量积聚影响设备运行效率。管路连接位置全部预留了法兰对接的操作空间，建模时已考虑不同管径管路的变径衔接位置，避免现场安装时出现管路干涉问题，站房角落预留的辅助设备安装区可根据实际需求加装干燥机、储气罐等后处理设备，整体布局的冗余设计可适配不同厂区的供气负荷调整需求。从安装边界来看，整套站房内部的设备排布严格控制在土建给定的站房内部净空尺寸内，管路最高点与站房顶板的间距满足消防管线与照明线路的铺设要求，地面的管线排布避开了站房的排水沟与电缆沟位置，设备吊装口的位置对应主通道，方便后期设备进场安装与大修时的吊装作业。设计过程中针对管路的支撑位置做了对应排布，支架间距符合工业管道安装的规范要求，避免长距离管路运行时出现振动位移，阀组的安装高度全部设定在人体操作的舒适区间，无需额外搭设操作平台即可完成日常的开闭操作。
