压缩机涡轮叶轮三维结构设计

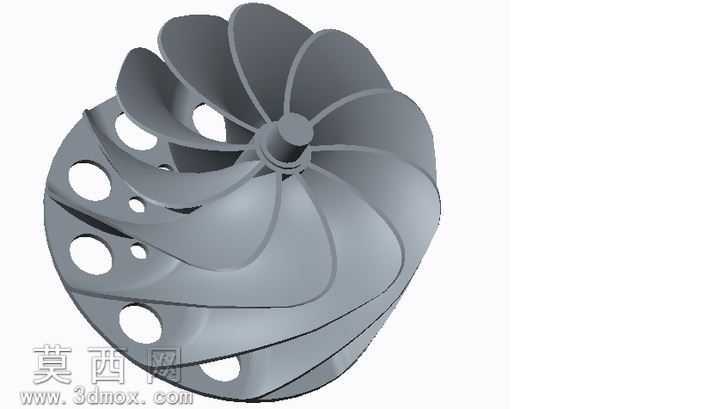

本作品为压缩机涡轮叶轮的三维参数化建模成果，建模过程以流体力学性能需求为核心导向，首先通过对涡轮气动轮廓的参数化定义，确定叶轮的整体子午面流道形态，精准匹配压缩机额定工况下的气流压缩路径需求。建模阶段采用曲面与实体混合建模方式，先逐片构建叶片的压力面与吸力面曲面，严格控制叶片的安装角、叶型厚度分布以及前缘后缘的圆角过渡参数，保证叶片型线符合气动设计要求，避免气流在叶道内产生不必要的分离损失。完成单片叶片建模后，通过圆周阵列操作生成全部叶片结构，阵列过程中严格保证各叶片的角度一致性与位置精度，确保叶轮整体的动平衡性能达标。叶轮轮盘部分采用一体化实体建模，在轮盘非受力关键区域设计了多组圆形减重孔，减重孔的位置、孔径大小均经过结构强度校核，在保证轮盘结构刚度满足高速旋转工况下应力要求的同时，最大限度降低叶轮整体重量，减少转子运行过程中的转动惯量。中心轴孔部分按照标准配合尺寸设计，预留了与传动轴装配的公差余量，轴孔周边设计有定位凸台结构，方便装配过程中的同轴度定位。模型渲染阶段采用哑光金属材质，还原涡轮叶轮常用的铝合金或不锈钢材质的视觉质感，通过调整材质的粗糙度、反光度参数，清晰呈现叶片曲面的流畅过渡形态与轮盘的结构细节，所有结构的倒角、圆角过渡均按照实际加工工艺要求设计，避免出现尖锐棱角，既符合实际生产的加工可行性，也能减少运行过程中的应力集中问题。整体设计兼顾气动性能、结构强度与加工工艺性，可用于压缩机原理教学、流体仿真分析参考以及相关产品的结构设计验证。
