偏心异径法兰连接式阀盖结构设计

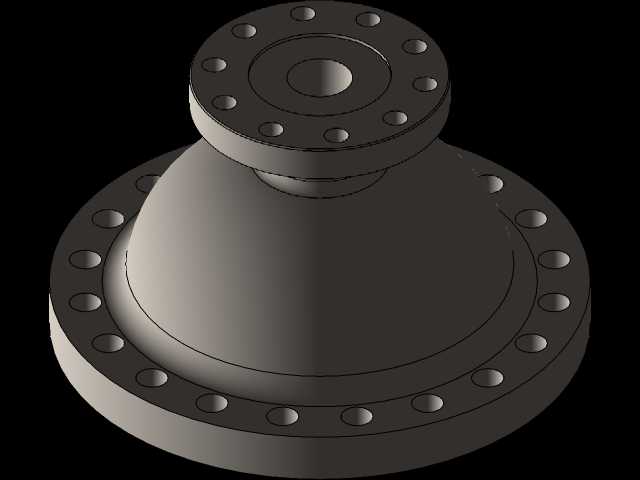

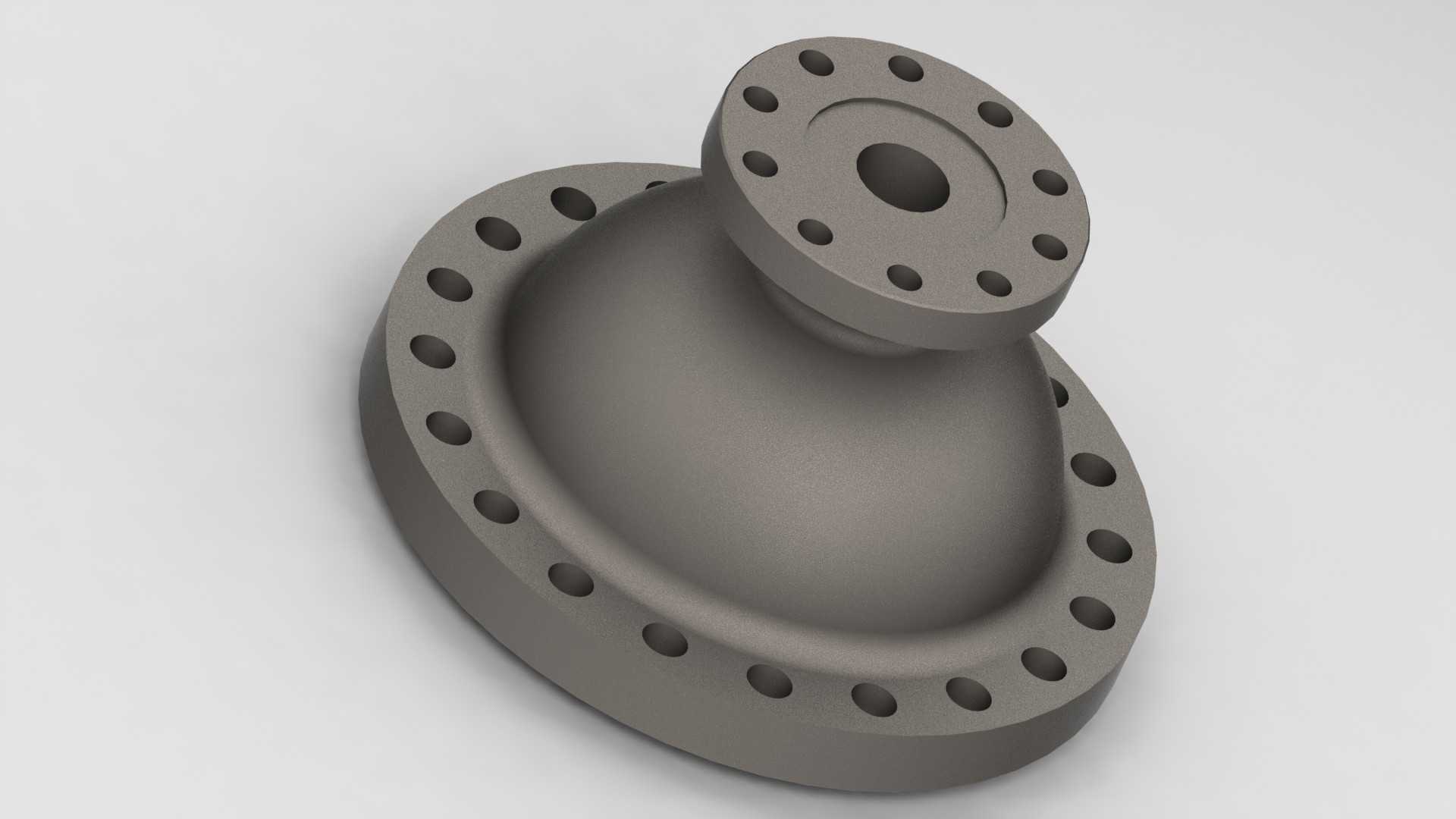

　　这款阀盖属于阀门承压壳体的核心组成部件，主要应用在石油化工、市政给排水、热力管网、工业流体输送系统的截断、调节类阀门上，作为阀体上端的密封承压构件，承担着封装阀体内部腔室、承载阀杆传动部件、对接外部执行机构安装接口的核心作用。从结构设计来看，采用偏心异径的腔体构型，大端法兰用于和阀体主腔室对接，小端法兰用于对接阀杆密封组件或者执行器安装座，偏心的流道过渡设计能够适配阀瓣的启闭运动轨迹，减少流体在腔体内的紊流冲击，同时降低介质流动的局部阻力损失。两个连接端面均采用凸面带颈法兰结构，法兰端面上均匀分布的螺栓孔按照公称压力对应的标准跨距布置，安装时通过螺栓预紧力配合端面密封垫片，实现腔体的静密封，能够承受对应压力等级下的介质内压，

　　避免介质从连接面泄漏。腔体部分采用圆滑过渡的曲面构型，没有尖锐的应力集中棱角，在承压状态下应力分布更加均匀，能够有效降低交变载荷下的疲劳开裂风险，壁厚设计按照等强度原则做了梯度变化，法兰根部和腔体衔接位置做了加厚处理，抵消螺栓预紧和内压作用下的局部应力峰值。安装边界方面，大端法兰的密封面外径、螺栓孔分布圆直径、螺栓孔数量与孔径，都和对应通径、压力等级的阀体法兰完全匹配，小端法兰的接口尺寸适配标准的阀杆填料函或者驱动装置连接法兰，不需要额外做转接加工就可以完成装配。实际工况应用中，这类阀盖通常适配角式结构的截止阀、止回阀或者调节阀，偏心的结构设计可以让阀瓣在启闭过程中拥有足够的运动空间，同时让介质在腔体内的转向更加平缓，

　　减少高速介质对腔体内壁的冲蚀，尤其是在含固体颗粒的浆料输送、高温高压蒸汽输送工况下，圆滑的内壁过渡能够减少颗粒沉积和局部冲蚀磨损，延长部件的整体使用寿命。建模过程中对法兰密封面的平面度、螺栓孔的位置度、腔体和两端法兰的同轴度都做了严格的几何公差约束，确保加工完成后可以和配套部件实现无干涉装配，密封面的粗糙度要求也匹配常用的非金属垫片、金属缠绕垫片的密封需求，不需要额外的表面处理就可以满足密封性能要求。
