直齿圆柱传动齿轮结构设计

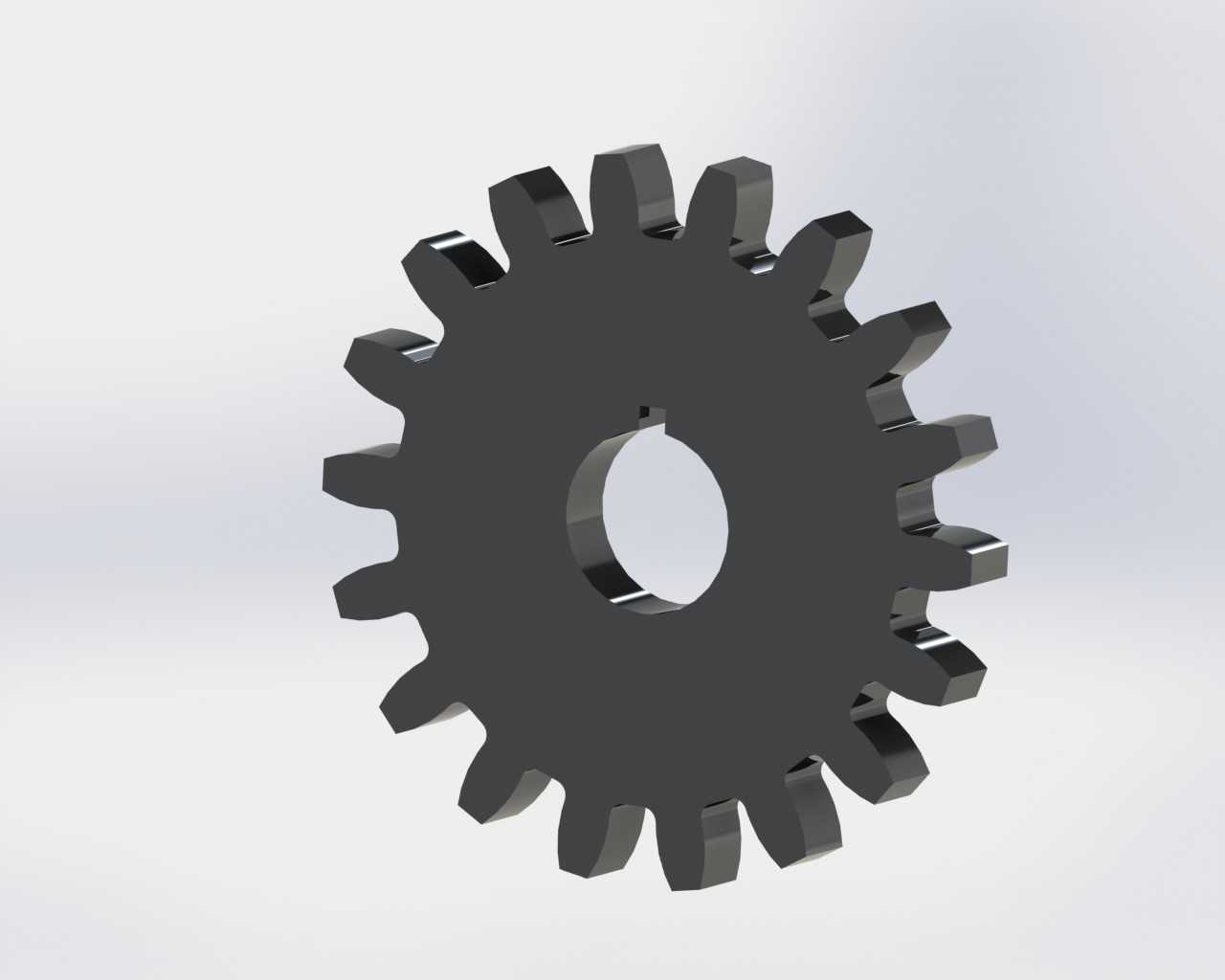

　　这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础传动零件，日常在各类需要定比传动的动力传递场景中都能见到它的身影，从小型输送设备的动力传递单元，到普通机床的进给传动链路，再到轻工机械的转速匹配机构，这类齿轮都承担着核心的动力与运动传递作用。从结构设计来看，该齿轮采用标准渐开线直齿齿形，齿向与齿轮轴线保持平行，加工过程中可通过滚齿、插齿等常规机加工艺实现高精度成型，安装调试时无需额外调整轴向啮合错位量，相比斜齿圆柱齿轮，它不存在轴向分力，对支撑轴承的轴向承载要求更低，能有效简化配套支撑结构的设计复杂度。齿轮中心设置带键槽的通孔，安装时可通过平键与传动轴实现周向固定，传递额定扭矩时不会出现轴与齿轮的相对周向窜动，

　　键槽的尺寸匹配常规平键选型规范，设计人员在做配套轴系设计时可直接按标准键槽参数匹配对应平键规格，无需额外做非标键的定制加工。齿轮的齿顶圆、分度圆、齿根圆参数均遵循常规通用传动的模数选型逻辑，齿宽经过合理匹配，既保证足够的齿面接触强度与齿根弯曲强度，避免长期满负载运行下出现断齿、齿面点蚀等失效问题，又不会因为齿宽过大导致载荷沿齿向分布不均，提升传动过程的运行稳定性。在实际设备装配场景中，这类齿轮的安装边界需要重点关注中心距公差，两啮合齿轮的中心距偏差需要控制在标准公差范围内，否则会出现齿侧间隙过大导致传动反向回差，或是间隙过小导致卡齿、运行温升过高的问题。同时齿轮的端面跳动、径向跳动公差也需要控制在合理区间，

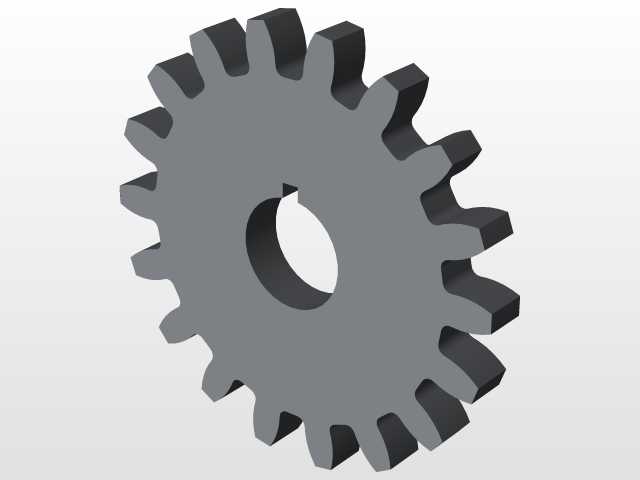

　　避免高速运转时出现额外的振动与噪音。在传动系统的布局中，这类直齿轮通常用于平行轴之间的动力传递，传动效率可达98%以上，适合中低速、中等负载的定传动比传动场景，设计时可根据实际传递的功率、转速、工况负载系数，匹配对应的模数、齿数、材质与热处理工艺，比如常规轻载场景可采用45号钢调质处理，重载冲击场景则可选用20CrMnTi做渗碳淬火处理，提升齿面硬度与抗冲击能力。从建模逻辑来看，该齿轮的三维建模过程先通过齿廓渐开线方程生成单个齿的齿形曲线，通过阵列命令完成全部轮齿的特征生成，再完成中心孔、键槽的切除特征，建模过程中保留了所有工艺倒角与圆角，避免应力集中问题，完全符合实际加工生产的结构要求，可直接用于后续的工程图生成、装配干涉检查、运动仿真分析等设计环节，帮助结构设计人员快速完成整套传动机构的设计验证工作。
