标准直齿圆柱金属传动齿轮结构

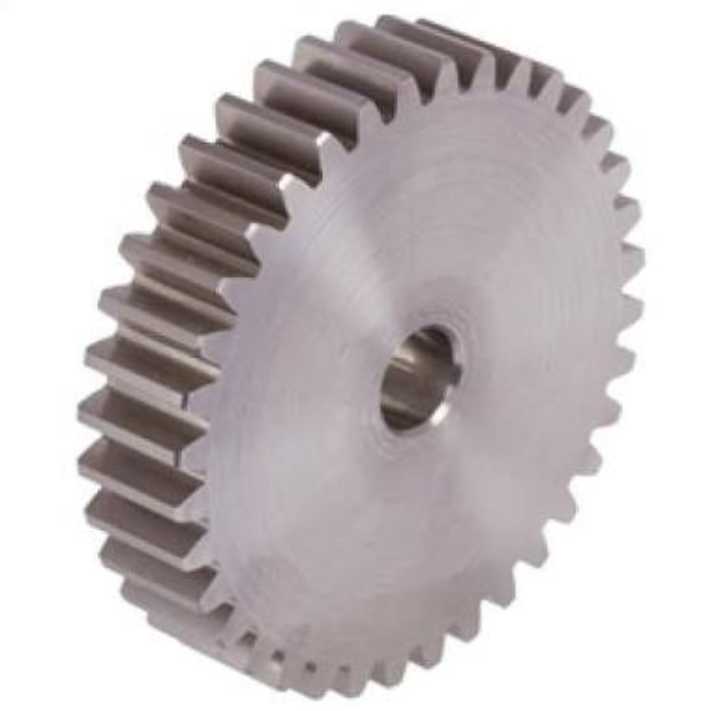

　　这款直齿圆柱齿轮是机械传动系统里应用最广泛的基础动力传递构件，日常在各类输送设备、小型机床进给机构、轻工包装机械的传动链路、农用机具的动力分配单元里都能见到它的身影，核心作用是在两平行轴之间传递恒定转速比的旋转动力，相比斜齿轮它没有轴向分力，安装调试时对轴承的轴向承载要求更低，装配容错空间更适合中小载荷的定速传动场景。从结构设计来看，这款齿轮采用等模数等压力角的渐开线齿形设计，齿向与齿轮端面完全垂直，齿廓修形量控制在合理区间，既保证啮合时的重合度满足传动平稳性要求，又避免了齿根应力集中带来的断齿风险；中心位置的安装孔采用基孔制公差设计，可与对应直径的传动轴通过平键实现周向固定，孔口做了微小倒角处理，

　　压装时不会刮伤轴表面的镀层或加工面。齿轮的齿顶圆、分度圆、齿根圆尺寸遵循标准模数系列设计，齿宽经过载荷校核，能满足额定扭矩下的齿面接触强度与齿根弯曲强度要求，端面没有多余的减重孔设计，整体为实心盘式结构，适合小直径规格的齿轮加工，毛坯可直接采用圆钢车削成型，后续通过滚齿或插齿工艺完成齿形加工，加工工序短，量产时的成本控制优势明显。实际选型搭配时，需要注意配对齿轮的模数、压力角必须完全一致，中心距要按照两齿轮分度圆半径之和进行装配调整，齿侧间隙要根据传动精度要求控制在合理范围，间隙过大会导致正反转切换时出现冲击噪音，间隙过小则会在运转时出现卡滞、齿面磨损加剧的问题。安装时要保证齿轮端面与传动轴的垂直度，

　　避免出现偏载导致局部齿面受力过大，长期运转出现断齿或点蚀问题。这类直齿轮的传动效率在开式传动场景下能达到九成以上，闭式润滑场景下效率还能进一步提升，日常维护只需要定期检查齿面磨损情况、补充润滑脂即可，不需要复杂的保养流程，对于传动精度要求不是极高、载荷平稳的工况，它的可靠性远高于其他复杂齿形的传动构件。很多入门级的机械结构设计中，设计师往往会优先选用这类标准直齿轮，不需要额外定制特殊齿形，直接按照传动比、载荷、安装空间要求选对应模数齿数的标准件即可，能大幅缩短设计周期，降低后续配件采购替换的成本。
