法兰连接式承压阀盖结构设计

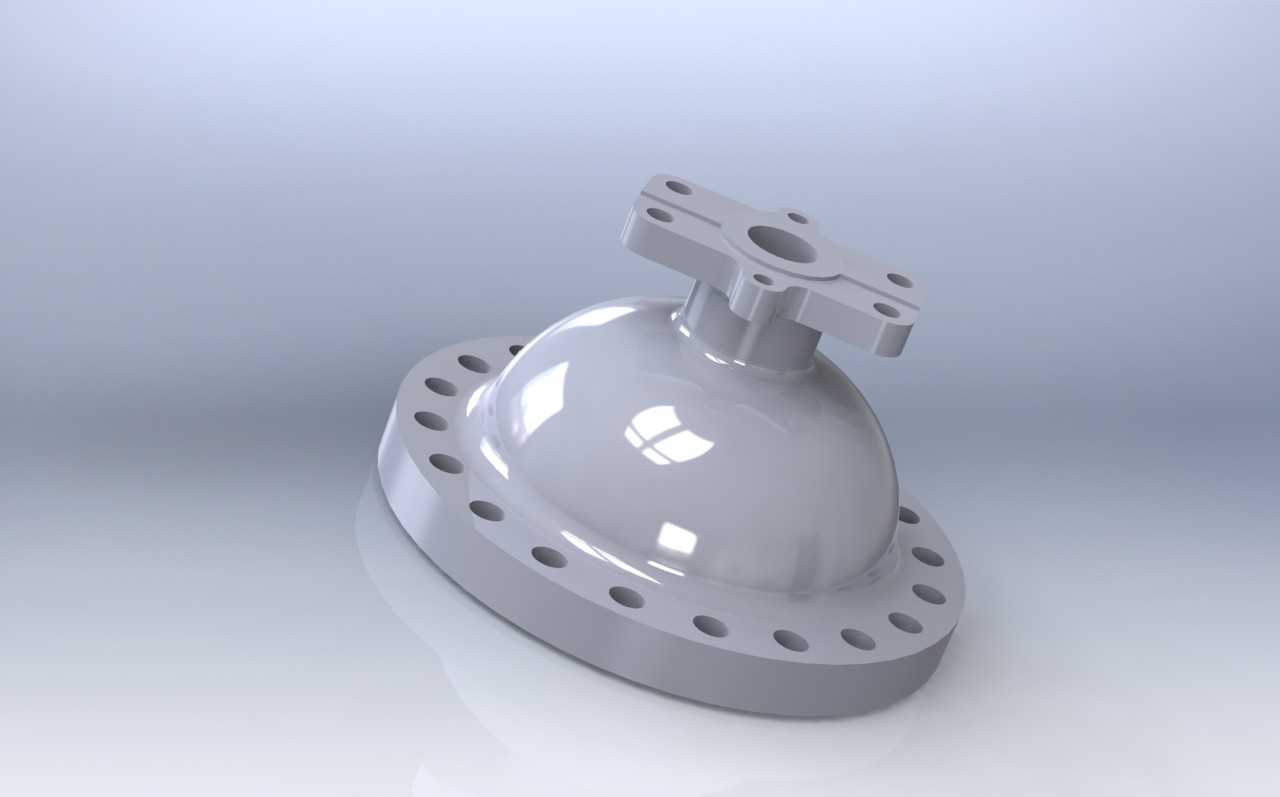

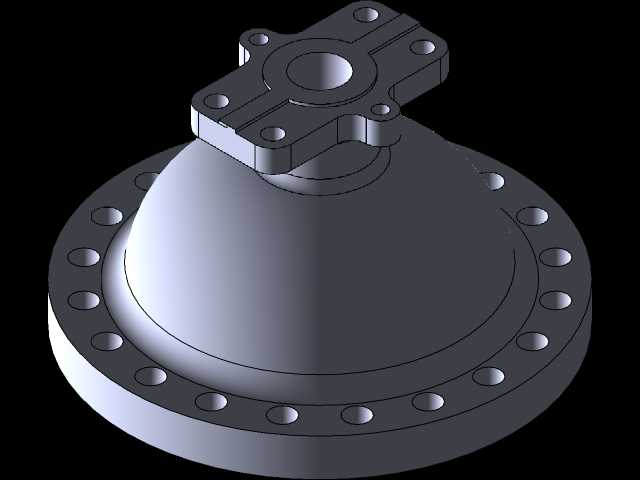

　　在工业流体输送系统的阀门总成中，阀盖是承担腔体密封、压力承载与执行机构连接的核心承压部件，其结构合理性直接决定整套阀门的运行可靠性与密封寿命。这款阀盖采用下方法兰、上部凸台连接的整体式结构设计，下部法兰沿圆周均匀排布螺栓通孔，用于与阀体上端的法兰面完成对接，安装时通过均布螺栓施加预紧力，配合法兰面间的密封垫片实现阀腔与外部环境的静密封，可适配公称通径对应规格的截止阀、球阀等通用阀类，广泛应用于石油化工、市政给排水、热力输送等管路系统中。上部的十字形凸台结构预留了阀杆穿装的中心通孔，凸台上的安装孔位用于固定阀杆填料压盖或是阀门执行机构的连接支架，中心孔与阀杆的配合间隙需满足同轴度公差要求，避免阀杆往复或旋转动作时出现卡滞、偏磨问题，

　　进而导致填料密封失效引发介质泄漏。从设计逻辑来看，整体采用半球形拱状腔体结构，相比平板式阀盖，拱形结构能够将阀腔内的介质压力均匀分散到整个腔体壁面，大幅降低局部应力集中系数，在同等承压等级下可以有效减薄壁厚，降低零件整体重量，同时提升抗压力波动、抗水锤冲击的能力。法兰端面的平面度、螺栓孔的位置度均有严格的形位公差要求，安装时需保证法兰面与阀体密封面完全贴合，避免因局部间隙导致密封垫片压合不均出现泄漏。上部凸台与下部半球腔体的过渡位置采用大圆角平滑过渡，避免直角结构带来的应力集中，防止阀门在长期承压、温度交变的工况下出现疲劳裂纹。中心阀杆孔的内壁粗糙度需达到对应密封要求，与填料接触的部位不能有加工刀痕、气孔等缺陷，

　　避免刮损密封填料造成外漏。这类阀盖的安装边界需匹配对应阀体的法兰规格，包括法兰外径、螺栓孔中心圆直径、螺栓孔数量与孔径，同时上部凸台的连接尺寸需适配所选的执行机构或是填料组件，安装时螺栓需按对角顺序分次拧紧，保证法兰面受力均匀，避免单侧预紧力过大导致阀盖变形或是密封垫片压溃。在实际选型应用中，可根据管路输送介质的腐蚀性、工作压力与温度区间选择对应的铸件材质，配合适配的密封垫片与填料，即可满足不同工况的使用需求。
