带散热槽通风式制动盘结构设计

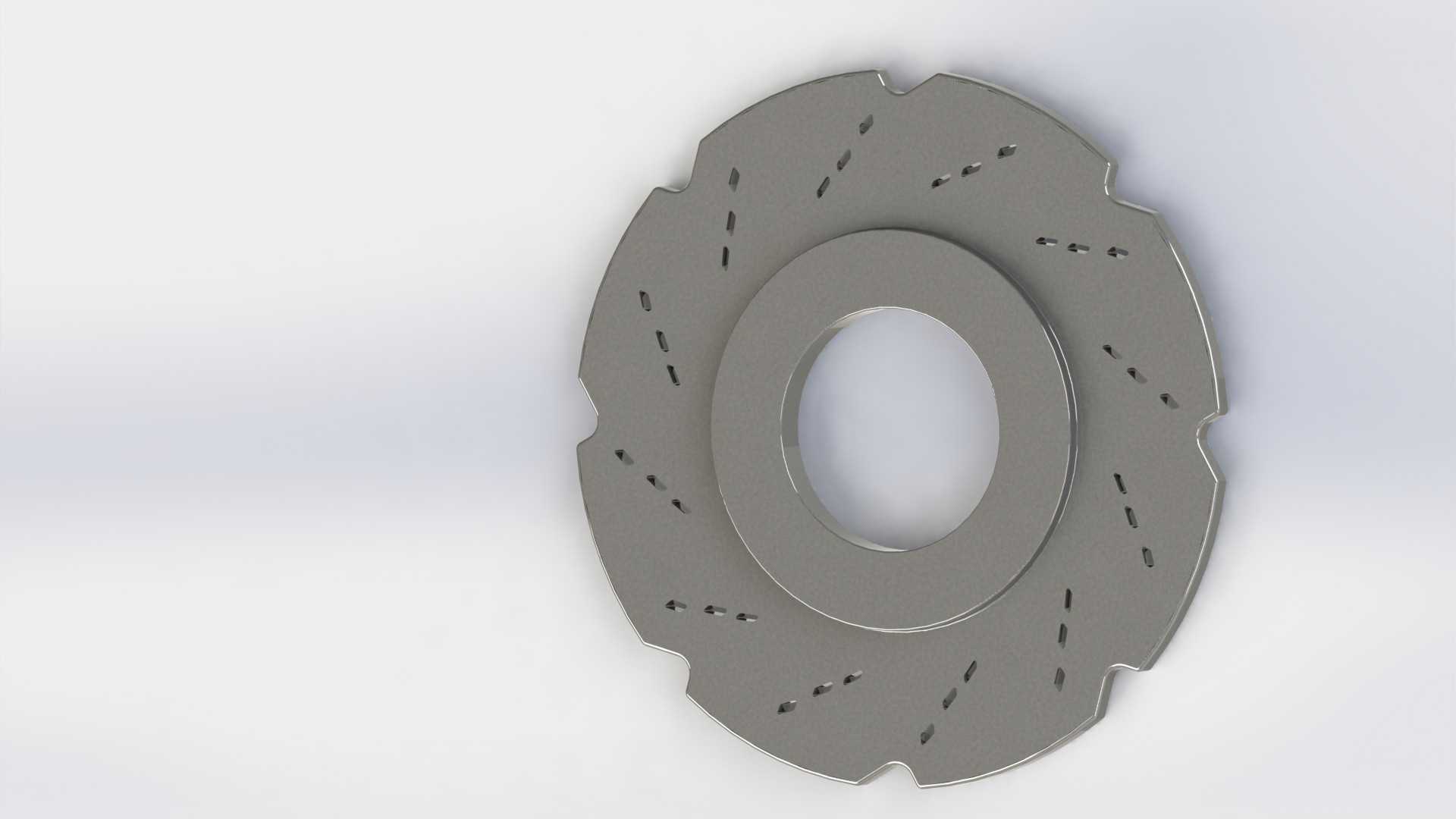

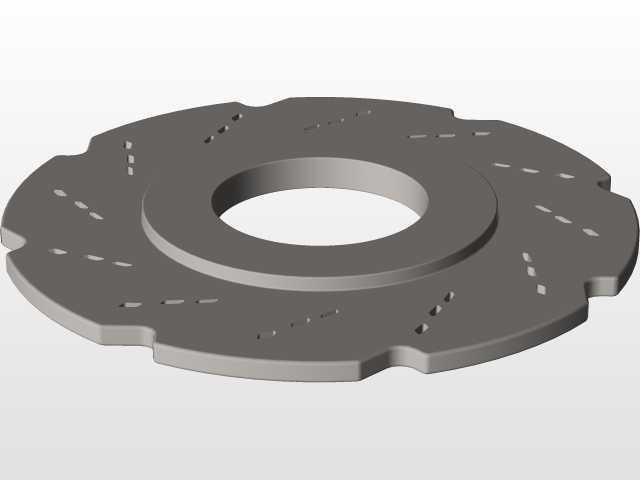

　　这款制动盘的结构设计围绕商用车盘式制动系统的实际工况展开，日常行驶中频繁制动带来的热衰退问题是设计阶段首要攻克的核心难点。从结构上看，盘面沿周向均匀分布多组斜向贯通散热槽，槽道走向顺着车轮旋转方向设置，车辆行进时制动盘随轮毂同步转动，斜槽可主动引导外部气流穿过盘体内部流道，将摩擦产生的热量快速带出，避免连续制动工况下盘面温度过高导致摩擦系数骤降，保障制动效能的稳定性。盘体外缘采用等距分布的缺口式轮廓，一方面能在制动过程中刮除制动片表面附着的磨屑、粉尘，减少磨料磨损对摩擦面的损伤，延长摩擦副的使用寿命，另一方面也能在盘体受热膨胀时预留形变空间，降低热应力集中引发的盘体翘曲、抖动风险。中心的大直径安装孔适配主流商用车轮毂的轴头定位尺寸，

　　安装端面的平面度公差控制在0.02mm以内，装配后可保证制动盘与轮毂的同轴度，避免高速制动时出现方向盘抖动的问题。盘体的厚度设计兼顾了热容量要求与簧下质量控制，足够的实体厚度可以储存制动过程中产生的瞬时热量，避免温升过快，同时合理的减重设计不会过度增加车辆簧下质量，影响悬架的响应特性。散热槽的截面尺寸经过流场仿真优化，既保证足够的通风流量，又不会过度削弱盘体的结构强度，在紧急制动的大制动力矩载荷下，槽道周边的应力分布均匀，不会出现应力集中导致的盘体开裂问题。这类制动盘主要适配中型载货汽车、客运巴士的前轮制动系统，也可根据安装尺寸调整后用于轻型挂车的轴端制动，实际装车时需匹配对应尺寸的浮动式制动卡钳，

　　制动片的摩擦材料需选用适配通风盘工况的半金属或陶瓷配方，保证摩擦系数随温度变化的稳定性。设计过程中还考虑了日常维护的便利性，盘体的磨损极限标识设置在外缘缺口处，维保人员无需拆解轮端即可直观检查盘体剩余厚度，判断是否需要更换，降低维保作业的时间成本。
