汽车盘式制动卡钳结构设计方案

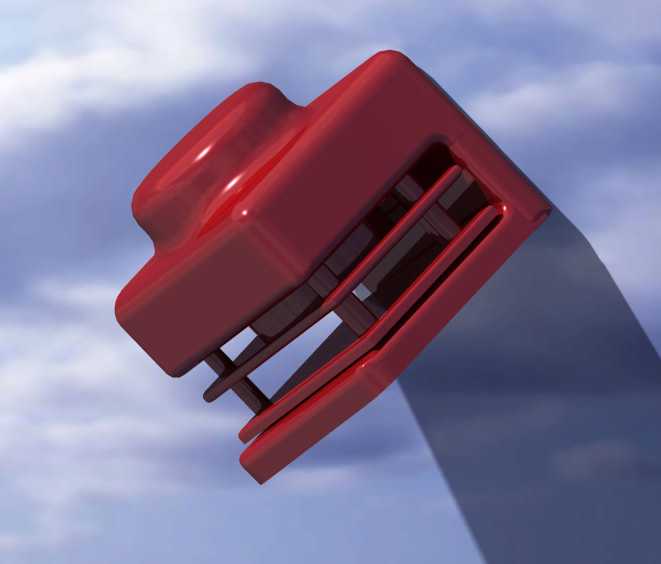

　　在乘用车与轻型商用车的盘式制动系统中，制动卡钳是直接决定制动效能、制动平顺性与行驶安全性的核心执行部件，其结构设计合理性直接关联整车制动距离、热衰退性能与长期使用可靠性。这款卡钳采用浮动式钳体结构设计，整体为一体式铸造成型的红色涂装钳体，区别于对置活塞固定式卡钳，浮动式结构仅需在单侧布置活塞，依靠钳体自身沿导向销的滑动实现两侧摩擦片对制动盘的均匀夹紧，能够在保证足够制动夹紧力的前提下，有效降低整体结构重量与制造成本，适配多数家用乘用车、轻型载货车辆的前轴制动配置需求。从实际装车场景来看，这类卡钳通常匹配通风式或实心制动盘使用，安装时需保证钳体内腔与制动盘端面的平行度偏差控制在合理范围内，避免摩擦片偏磨导致的制动抖动、异响问题；

　　钳体上预留的导向销安装孔位与转向节的安装支架形成滑动配合，安装边界需预留足够的滑动行程余量，保证摩擦片磨损到极限厚度时，钳体仍能顺畅滑动完成夹紧动作，不会出现卡滞导致的制动拖滞、摩擦片异常烧蚀问题。设计过程中，钳体的活塞腔壁厚经过受力校核，能够承受制动管路传递的最高液压载荷，避免高压下出现腔体变形、制动液渗漏问题；钳体外侧的散热筋结构在车辆行驶过程中能够引导气流穿过钳体表面，带走连续制动产生的摩擦热量，降低制动液高温气阻的发生概率。摩擦片安装槽的尺寸公差经过严格控制，能够保证摩擦片在槽内顺畅滑动，同时不会出现过大旷量导致的制动敲击异响；卡钳的进油口位置预留标准制动管螺纹接口，能够适配多数车型的制动管路连接规格，

　　无需额外改装转接件即可完成装车匹配。在制动动作执行过程中，液压油推动活塞伸出，将内侧摩擦片压向制动盘端面，当内侧摩擦片贴合盘体后，反作用力带动钳体沿导向销向内侧滑动，带动外侧摩擦片同步压向制动盘另一侧，通过两侧摩擦片与制动盘的摩擦力实现车轮减速，整个动作过程的力传递路径经过优化，能够减少不必要的力损耗，保证制动踏板的脚感线性，避免制动过程中出现制动力突增、踏板虚位过大的问题。针对日常使用场景中可能遇到的泥水、粉尘侵蚀问题，钳体与活塞之间设置多层防尘密封圈，既能够阻挡外界杂质进入活塞腔导致活塞拉伤、密封失效，也能在制动解除时依靠密封圈的弹性形变带动活塞回位，减少摩擦片与制动盘的正常行驶拖滞阻力，降低不必要的动力损耗与摩擦片磨损速度。
