自行走剪叉式高空作业升降平台结构设计

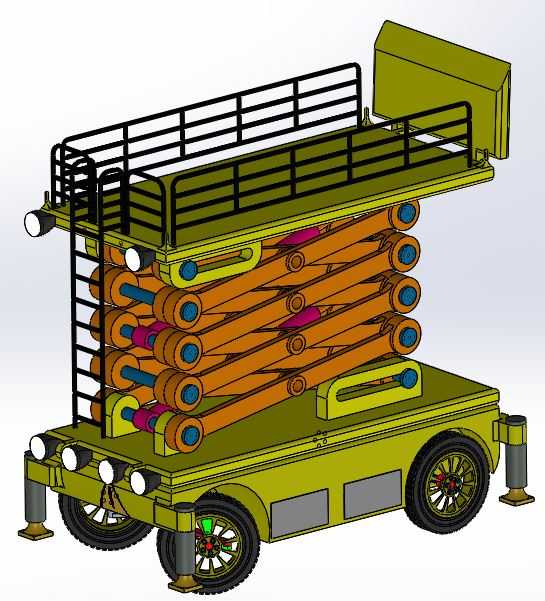

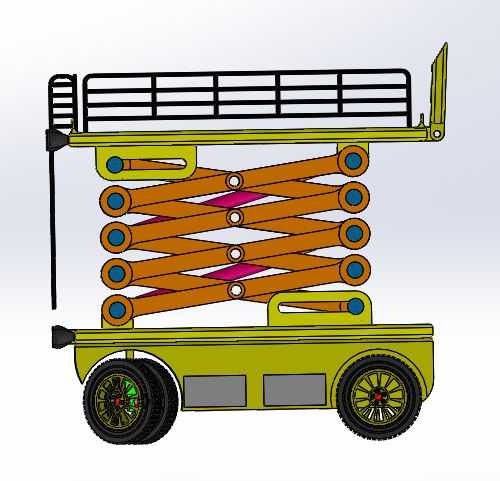

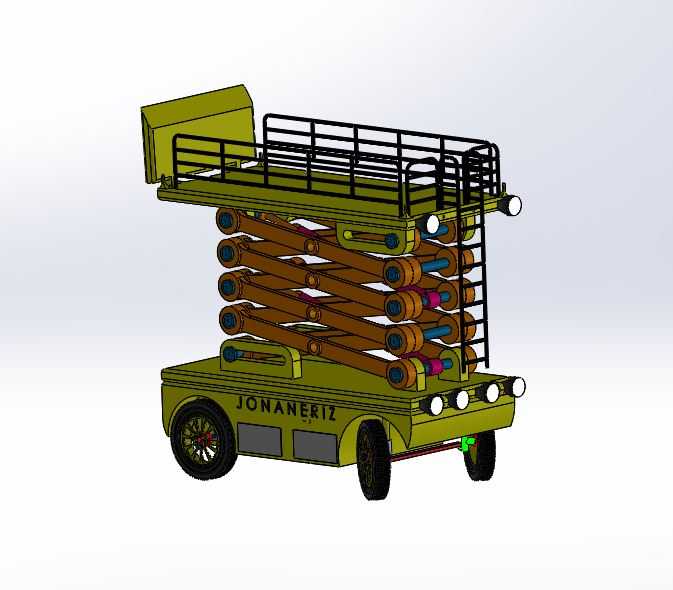

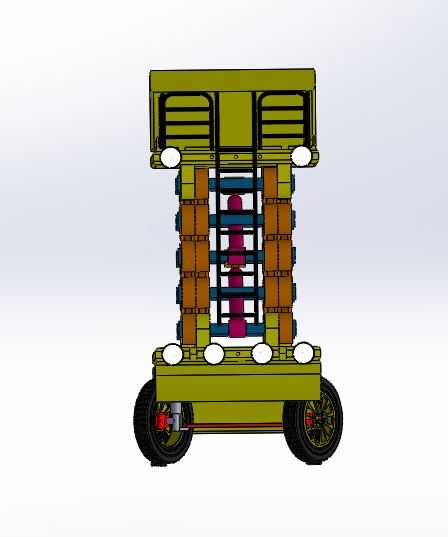

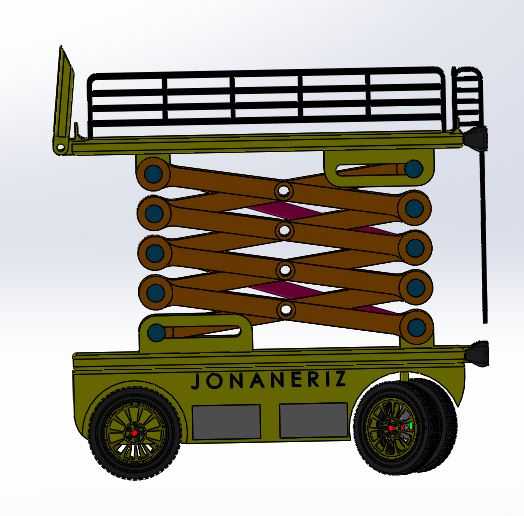

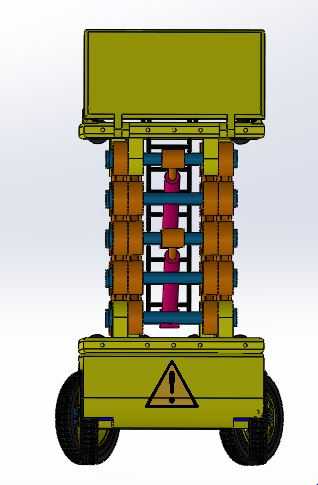

　　这款剪叉式高空作业设备的三维结构设计，核心围绕室内外高空检修、场馆维护、仓储高位理货、施工安装等高频作业场景展开，区别于固定导轨式升降设备，其自带行走轮组的底盘设计，可在作业过程中实现小范围移动转场，无需反复收放支腿调整机位，能大幅降低多点位连续高空作业的准备耗时。从结构功能逻辑来看，剪叉臂组采用多组交叉铰接的对称布局，铰接点处配置耐磨衬套与销轴定位，每级剪叉臂的受力路径经过反复校核，避免偏载工况下出现臂架扭转变形；臂架间设置的液压驱动单元，可实现平台的平稳举升与下降，举升过程中剪叉臂的展开角度经过优化，在最大举升高度下仍能保证整机的抗倾覆稳定性，不会出现臂架失稳晃动的问题。底盘部分采用一体化承载式结构，两侧预留了动力单元、

　　液压泵站与配重块的安装空间，行走轮组采用大直径防滑轮胎，既可以在硬化平整的厂房地面通行，也能适应室外铺装路面的小幅度不平整工况，底盘边缘设置的防撞缓冲结构，可避免转场过程中碰撞墙体或其他设备造成结构损伤。顶部作业平台四周设置了可拆卸式防护栏杆，栏杆端部的翻转式开门结构方便作业人员进出，平台表面采用防滑花纹板设计，边缘预留了工具挂点与安全带挂接位置，可同时容纳两名作业人员携带工具开展作业，平台额定承载范围覆盖常规高空作业的工具与人员重量需求。设计过程中重点考量了安装边界与尺寸适配问题，整机收拢状态下的高度可满足常规厂房门、货运电梯的通行尺寸要求，无需额外拆解即可完成跨区域转运；剪叉臂收拢后的叠放间隙经过精准控制，不会出现臂架干涉、

　　液压管路挤压的问题，底盘的轮距与轴距参数经过匹配，保证小半径转弯时的通过性，可在狭窄的仓储通道、设备间隙之间完成转场。液压管路的排布沿着剪叉臂的内侧走线，通过管卡固定在臂架表面，避免举升过程中管路被拉扯、磨损，铰接点的润滑注油位置全部预留了操作空间，方便后期日常维护保养时加注润滑脂，减少设备的运维难度。
