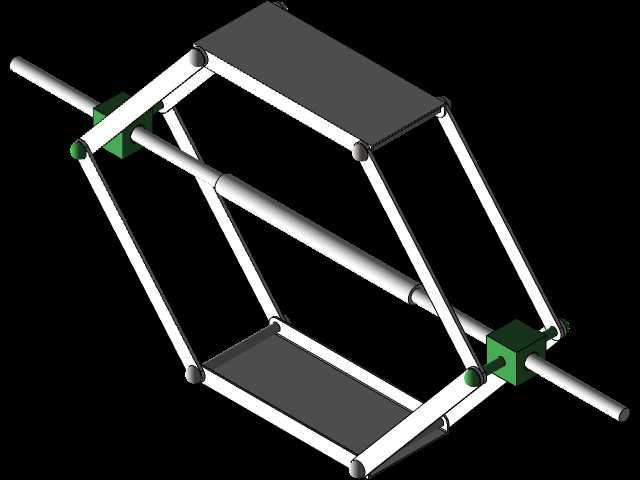

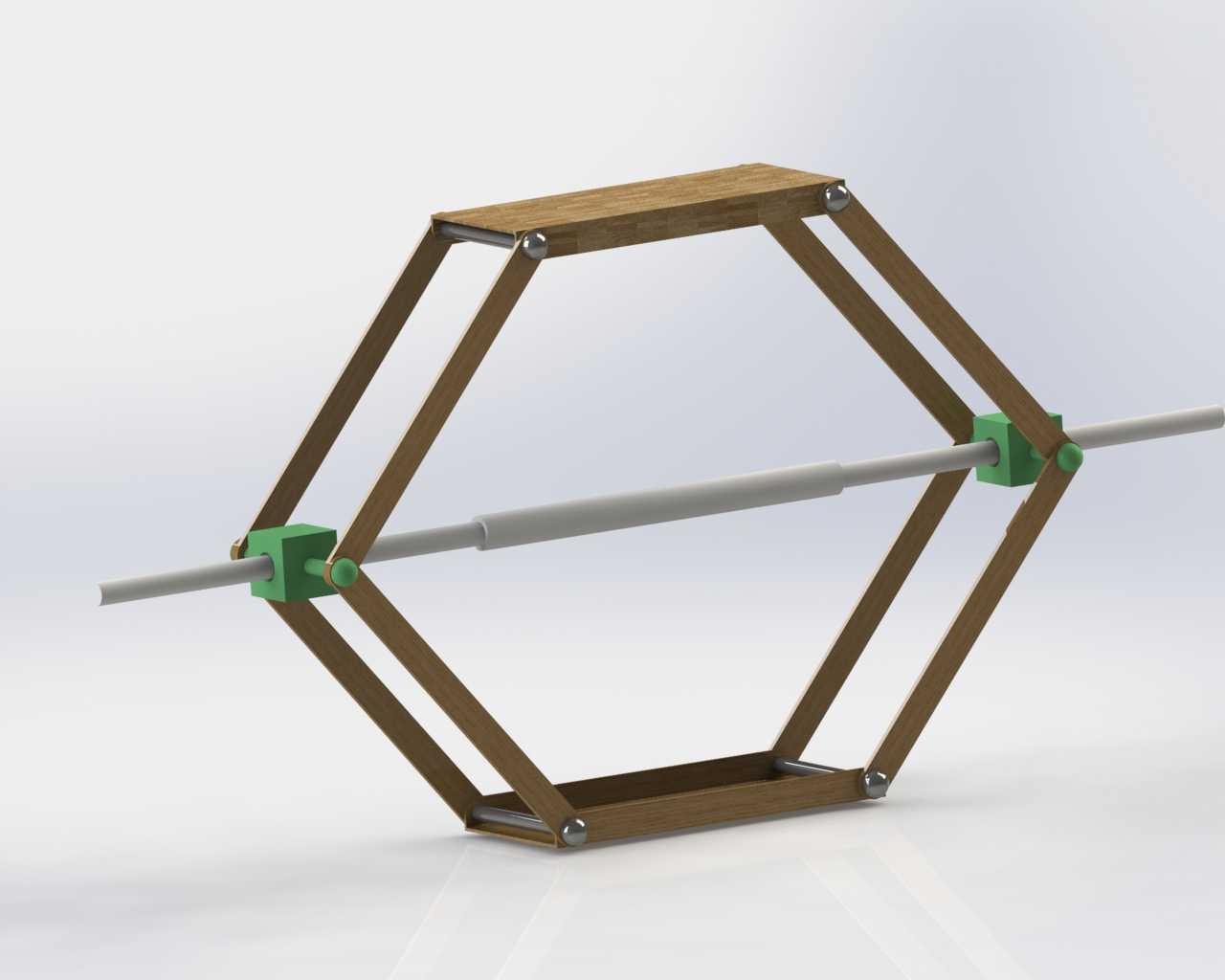

这套剪式升降结构采用对称菱形剪臂布局,核心传动依托贯穿中部的正反牙丝杆实现,当丝杆转动时,两侧对称布置的绿色螺母滑块会沿杆身同步相向或反向移动,带动剪臂绕铰接销轴转动,进而改变上下承载平台的垂直高度,整体传动路径直接,无额外冗余传动环节,动力传递效率较高。剪臂采用矩形截面型材制作,各铰接点均采用销轴连接,转动副间隙控制在合理范围,避免升降过程中出现过大的侧向晃动,上下平台边缘设置有铰接座,与剪臂端部通过销轴配合,保证平台在全行程内始终保持水平状态,不会随剪臂摆动出现倾斜。从实际应用场景来看,这类结构常被用于轻型物料的垂直举升、小型工位的高度调节、教学实训台的高度适配,也可集成在小型自动化生产线中作为工件顶升工位使用,
相比液压驱动的剪式升降台,丝杆驱动的形式不存在液压油泄漏风险,维护成本更低,适合对洁净度有一定要求的装配、检测工位使用。设计过程中,首先需要根据额定承载重量核算剪臂的截面抗弯强度,以及铰接销轴的抗剪强度,避免满载工况下出现结构变形;其次要匹配丝杆的导程与驱动扭矩,导程过小会导致升降速度过慢,导程过大则会降低自锁性能,需要结合实际升降速度要求与负载大小做平衡,这套结构的丝杆端部预留了驱动接口,既可以手轮手动驱动,也可连接伺服电机实现自动化高度控制。安装边界方面,结构处于最低位时整体高度较低,可适配低矮空间的安装需求,最高举升高度可根据剪臂长度、丝杆有效行程做参数化调整,上下平台的安装孔位可根据实际搭载的工装、台面做适配修改,
中部丝杆的安装同轴度需要在装配时做调整,避免滑块移动过程中出现卡滞。剪臂的铰接点均做了耐磨处理,长期往复升降过程中磨损量较小,整体结构没有复杂的异形零件,加工难度低,普通机加工设备即可完成所有零件的制作,装配时仅需要依次连接剪臂、滑块、丝杆与上下平台,调整好铰接点的转动顺畅度即可投入使用,对于需要小行程垂直升降、负载不大的应用场景,这套结构的适配性较强,也可在此基础上扩展多组剪臂叠加,实现更大的升降行程。
