中频发动机用活塞结构三维设计

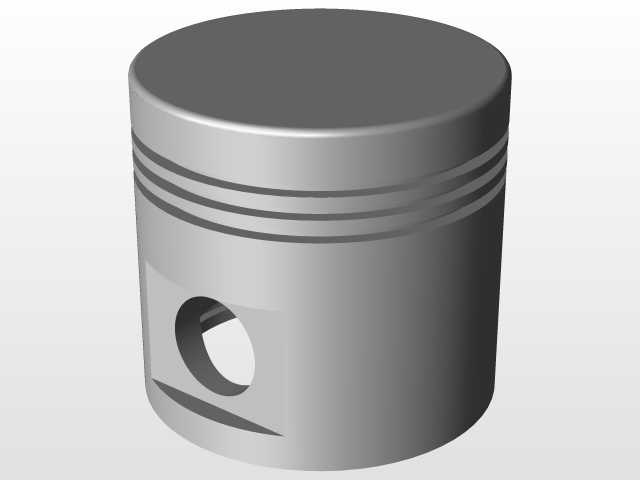

　　在中小功率中频内燃动力设备的动力输出单元中，活塞是直接承接燃烧做功压力、完成热能向机械能转换的核心往复构件，其结构合理性直接决定整机的压缩比稳定性、密封可靠性与运行寿命。这款活塞的整体外形采用等直径圆柱主体设计，顶部为平整的平顶燃烧室承接面，加工时需保证顶面平面度公差控制在0.02mm以内，避免因平面度超差导致燃烧室积碳附着不均、局部热应力集中出现顶面烧蚀问题。活塞上部环带区域设计有三道等间距的环槽结构，用于安装气环与油环，环槽的槽宽精度、槽侧平行度直接影响活塞环的密封性能，建模时严格按照环组的配合公差预留侧隙与背隙，既保证活塞环可随缸壁形变量自适应张紧，又避免环卡滞导致的拉缸、窜油故障。活塞销孔采用贯穿式偏心设计，

　　销孔轴线与活塞轴线存在微小偏移量，可有效降低活塞经过上止点换向时对缸壁的敲击噪声，销孔内部加工有用于安装卡簧的限位环槽，防止活塞销在往复运动中出现轴向窜动脱出。活塞裙部采用变椭圆型线设计，冷态下裙部截面为短轴垂直于销孔轴线的椭圆结构，热态运行时裙部受侧向力与热膨胀作用可趋近正圆，保证与气缸壁的贴合面积均匀，避免局部接触应力过大导致的裙部拉伤。从安装边界来看，这款活塞的外径匹配对应排量中频发动机的气缸内径，装配时需保证活塞顶部与气缸盖之间的压缩余隙符合设计值，销孔尺寸与对应规格的活塞销、连杆小端衬套采用过渡配合，装配前需经热装工艺处理，避免常温压装导致销孔变形。在实际工况中，活塞顶部直接接触最高可达上千摄氏度的高温燃气，

　　往复运动加速度可达重力加速度的上千倍，因此建模时充分考虑了不同区域的壁厚过渡，环带区域壁厚适当增加以提升环槽的结构强度，裙部区域在保证刚度的前提下适当减薄，降低整体往复运动质量，减小曲轴连杆机构的惯性载荷。活塞内腔采用弧形过渡的薄壁结构，避免壁厚突变导致的热应力集中，同时为连杆小端的摆动预留足够的运动空间，防止运行过程中活塞与连杆发生运动干涉。
