越野车制动踏板结构设计方案

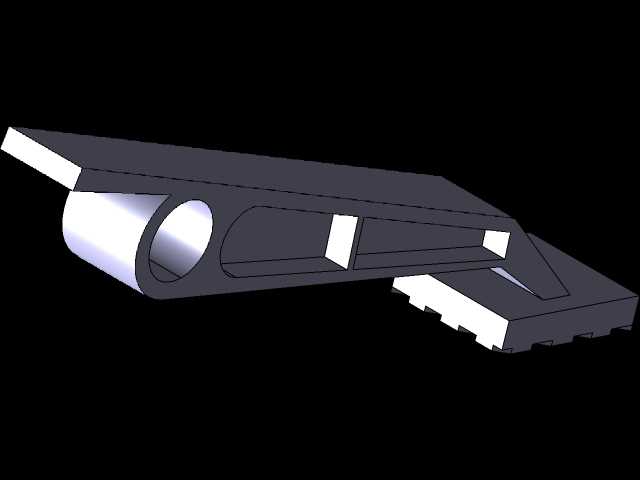

　　该制动踏板主要适配非承载式车身的越野车型，在整车制动系统中承担驾驶员制动力输入的直接承接作用，日常行驶中需要应对泥地、岩石、陡坡等复杂越野工况下的频繁踩踏，甚至极端情况下驾驶员站立施力的大载荷输入，因此结构设计上优先保障强度冗余与踩踏反馈的一致性。从结构形态来看，踏板主体采用变截面冲压焊接结构，主体臂身做了局部镂空减重设计，在不降低整体抗弯强度的前提下，尽可能降低簧下质量关联部件的重量，避免长期颠簸路面下的连接部位疲劳开裂。踏板上端的套筒结构直接匹配制动主缸推杆的铰接销轴，套筒内径尺寸严格对应整车制动踏板支架的销轴直径，安装时需要保证套筒与销轴的同轴度公差控制在0.1mm以内，避免踩踏过程中出现卡滞、虚位过大的问题，

　　套筒内部预留了润滑脂槽，可在装配时填充锂基脂降低铰接部位的磨损，延长部件使用寿命。踏板臂的弯折角度经过反复校核，匹配越野车型较高的驾驶位坐姿，保证驾驶员脚掌自然放置时的踩踏角度在15到25度的舒适区间，踩踏行程范围内不会与周边的油门踏板、离合器踏板、内饰护板产生运动干涉，安装边界上需要保证踏板臂与周边部件的最小安全间隙大于15mm，防止颠簸路面下部件位移产生剐蹭。下端的踩踏面做了锯齿状防滑凸起结构，即使驾驶员鞋底沾有泥水、积雪，也能保证踩踏时不会打滑，踩踏面的宽度设计为80mm，足够容纳越野靴的脚掌宽度，避免极限工况下踩空的风险。设计过程中通过有限元分析对踏板臂的应力集中部位做了加强处理，

　　在铰接点与踩踏面之间的弯折部位增加了局部加强筋，可承受超过1500N的瞬时踩踏载荷而不产生塑性变形，完全满足越野场景下的高强度使用需求。踏板表面采用喷塑处理，可抵御越野场景下泥水、盐雾的腐蚀，长期使用不会出现锈蚀剥落的问题，铰接部位的衬套采用自润滑复合材料，无需频繁维护即可保证十万公里以上的使用寿命。
