差速器安装固定支撑支架结构设计

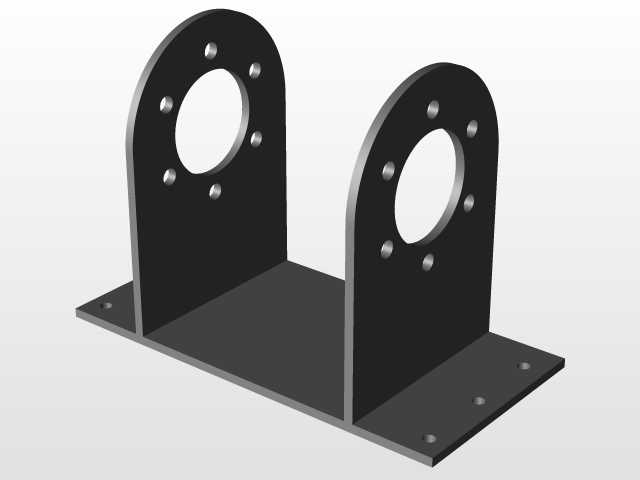

　　在车辆传动系统、小型动力传输试验台以及定制化传动设备改造场景中，差速器的安装定位精度直接影响整套传动链路的运行稳定性，这款双侧立板支撑式安装支架，正是为解决差速器安装时的同轴度保持、载荷承载与安装便捷性需求设计的。从结构布局来看，支架采用一体式底板加双侧对称立板的构型，底板作为整个构件的安装基准面，预留的沉头安装孔可适配不同规格的紧固件，能直接固定在设备机架、试验台台面或者车辆底盘的预留安装位上，安装时只需保证底板与安装基面的贴合度，就能为后续差速器的定位提供可靠基准。双侧立板采用对称式设计，每侧立板上的环形安装孔位围绕中心通孔均匀排布，中心通孔的尺寸匹配差速器两端的轴承座或者输出端轴套的外径，

　　安装时差速器的两端轴颈可直接穿入两侧立板的中心孔位，周围的螺栓孔则用于和差速器壳体上的安装法兰进行紧固连接，这种双侧支撑的结构相比单侧悬臂式安装，能大幅降低差速器运行时产生的径向跳动，避免轴承受偏载导致的过早磨损。设计过程中，立板与底板的连接采用直角折弯加焊接补强的工艺思路，折弯处的圆角过渡可减少应力集中，在承受差速器传递的扭矩冲击与运行振动时，不会出现焊缝开裂或者立板变形的问题。立板的高度经过匹配差速器壳体的外径尺寸核算，保证差速器安装后壳体底部与底板之间留有足够的间隙，既可以避免运行时壳体与底板发生剐蹭，也能为后续的润滑管路布置、散热留出操作空间。从安装边界来看，底板的长宽尺寸适配常规差速器的安装跨距，

　　两侧立板的中心孔同轴度公差控制在合理范围内，能保证差速器安装后两端输出轴的同轴度符合传动要求，不管是应用在小型非道路车辆的传动系统改装，还是试验室里的差速器性能测试台架搭建，这款支架都能提供稳定的支撑定位，不需要额外制作复杂的转接构件，大幅降低差速器安装环节的调试工作量。同时支架的结构构型简洁，没有多余的冗余结构，在保证结构强度满足载荷要求的前提下，尽可能控制了整体重量，安装时单人即可完成对位操作，立板上的孔位采用标准化排布，可适配同系列不同规格的差速器安装需求，具备一定的通用适配性。
