老式野马跑车专用环形空气滤芯结构

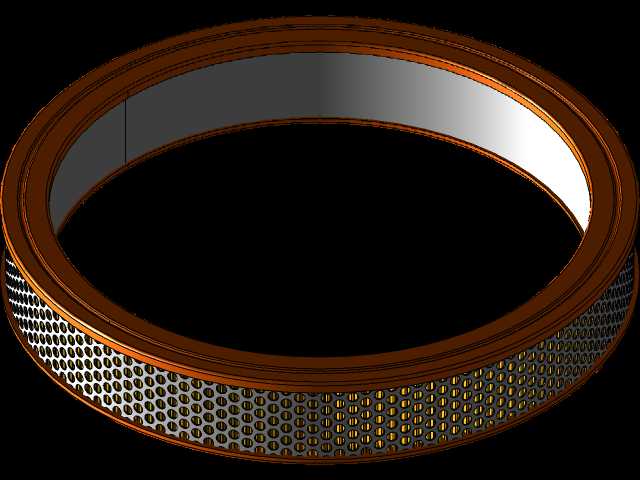

　　这款环形空气过滤元件主要适配老式美式V8小缸体发动机的进气系统，安装在化油器上方的进气基座位置，是早年性能车进气系统的核心防护部件。从结构设计来看，整体采用矮圆环构型，上下两端的橙色密封胶圈采用邵氏硬度60度左右的耐油橡胶材质，安装时可直接卡入进气基座与上盖的环形卡槽内，无需额外紧固件即可实现端面密封，避免未经过滤的空气从配合间隙漏入气缸，密封胶圈的截面直径经过匹配计算，压紧后变形量控制在15%-20%区间，既保证密封可靠性，又不会因过度压缩导致滤芯本体变形。滤芯主体的过滤层采用内外双层金属护网夹装折叠滤纸的结构，外层护网采用冲压成型的菱形网孔，网孔开孔率控制在65%以上，既可以阻挡大体积的异物冲击滤纸，又不会过多增加进气阻力；

　　内层护网采用更细密的编织金属网，主要作用是支撑滤纸，避免发动机高负荷工况下进气负压过大吸瘪滤纸，导致过滤失效。滤纸采用阻燃型树脂浸渍纤维材质，折叠后呈径向排布，褶皱间距均匀一致，在有限的环形空间内最大化拓展过滤面积，在保证过滤精度的同时，尽可能降低进气阻力，满足大排量发动机高转速下的进气流量需求。在实际使用场景中，这类环形空滤多用于化油器式发动机的原厂进气系统，相比后期的锥形高流量空滤，原厂环形结构的进气紊流更小，空燃比控制更稳定，适合日常行驶工况使用。建模过程中需要重点关注几个安装边界尺寸：首先是滤芯的整体外径，需要匹配进气上盖的内腔尺寸，避免安装后出现干涉；其次是中心通孔直径，要完全避让化油器的进气口上端，不能遮挡进气通道；

　　再者是滤芯的整体高度，要匹配上下盖之间的安装间距，保证密封胶圈有足够的压缩量。另外，外层护网的翻边结构需要完全包裹滤纸的上下端面，与密封胶圈贴合紧密，避免未过滤空气从滤纸端面旁通。这类滤芯的日常维护不需要复杂工具，只需拆开进气上盖即可取出，用压缩空气从内向外吹除附着的灰尘即可重复使用，当滤纸出现破损或者堵塞无法清理时直接更换即可，维护成本极低。在建模还原时，需要注意滤纸褶皱的均匀排布，以及密封胶圈与金属护网的配合公差，还原实际产品的装配关系，保证模型可直接用于进气系统的装配干涉检查、维修教学演示等场景。
